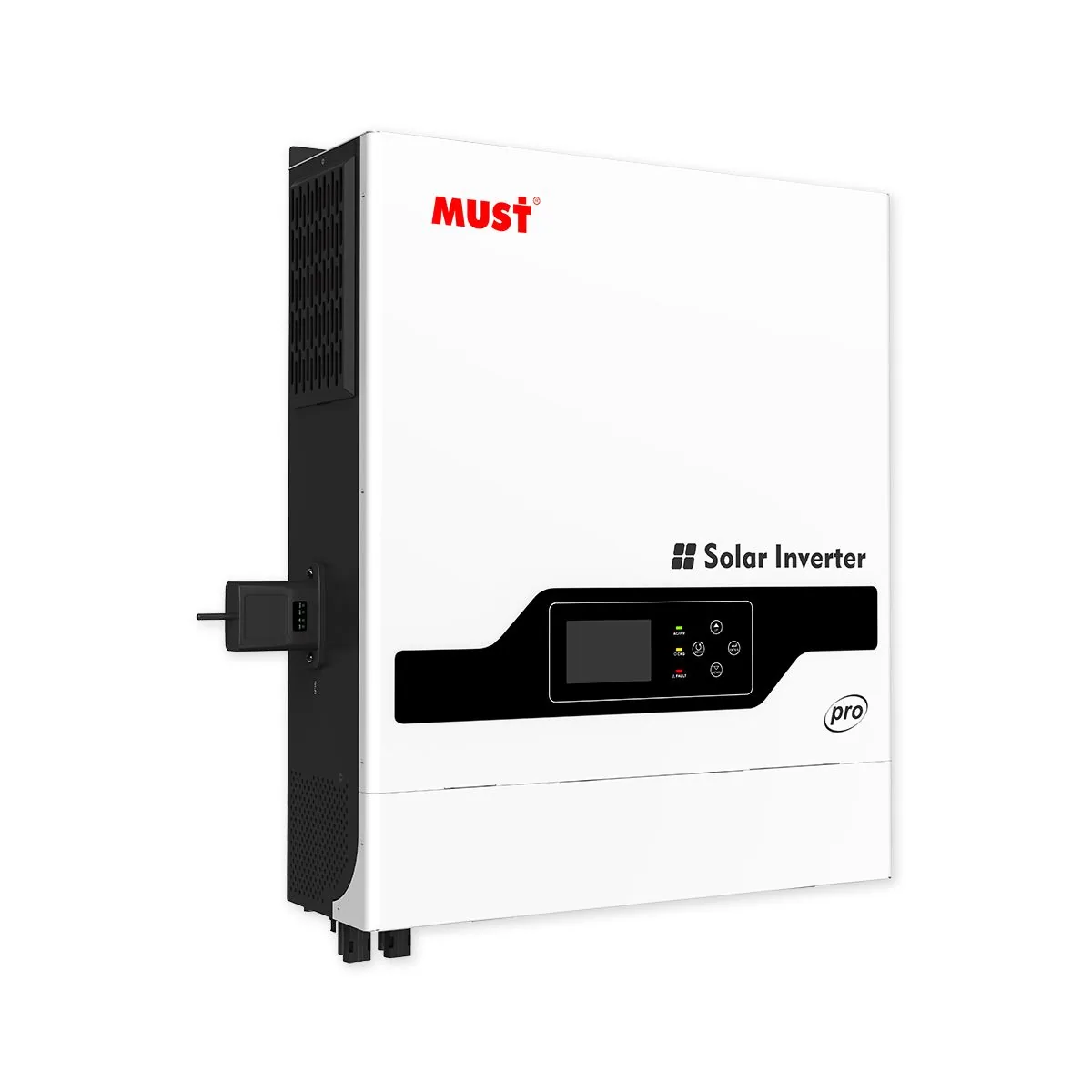

MUST PV18-12048 PRO II — автономный инвертор 12 кВт

мощность: 12 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 6 кВт
трекеров MPPT: 2

Цена по запросу

Под заказ

Старшая модель PV18 PRO II: 12 кВт, массив до 6 кВт на двух трекерах и заряд от сети до 150 А. Панелей немного по сравнению с выходом — модель для дома с мощной нагрузкой и генератором или сетью.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия
Все инверторы 12 кВт — гибридные, сетевые и автономные

До 12 кВт без сети
Солнечный вход до 500 В
Ток заряда до 150 А

Описание PV18-12048 PRO II

MUST PV18-12048 PRO II — автономный инвертор на 12 кВт под батарею 48 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Рассчитан на большой дом или хозяйство без сети, где нагрузка доходит до десятка киловатт.

В серии PV18 PRO II у нас модели от 4 до 12 кВт. Ближайшие по мощности: PV18-11048 PRO II — 11 кВт, ток заряда 150 А, панели до 6 кВт.

Как работает серия PV18 PRO II

Принцип работы и функции у моделей серии PV18 PRO II одинаковые — они разобраны в описании PV18-8048 PRO II. Ниже — то, что отличает именно PV18-12048 PRO II: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В. На полной мощности инвертор берёт из батареи 48 В около 252 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 150 А, от сети — до 150 А; максимальный ток заряда — 150 А.

Солнечные панели

Допустимая мощность панелей — до 6 кВт. 2 трекера MPPT, рабочий диапазон 90–430 В, предельное напряжение цепочки 500 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 9 (5,8 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 9.

Мощность и нагрузка

Номинальная мощность — 12 кВт. Без сети инвертор кратковременно выдаёт до 24 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

До шести инверторов в параллели — опционально; так наращивают мощность по мере роста потребления.

Установка и эксплуатация

Рабочая температура — 0…50 °C. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страницы PV1800 PRO II Series 4–6 кВт и 6,2–12 кВт на mustsolar.com.

Серия MUST PV18 PRO II

Автономные инверторы на 4–12 кВт под батарею 24 или 48 В с солнечным входом до 500 В; у моделей от 6,2 кВт два входа MPPT. Допустимый массив — 4–6 кВт, у старших моделей заметно меньше выходной мощности: панели подбирают по солнечному входу, а не по номиналу. Ток заряда — до 150 А.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV18-4024 PRO II	4 кВт	1	24 В	5 кВт	49 600 ₽
PV18-6048 PRO II	6 кВт	1	48 В	6 кВт	58 500 ₽
PV18-6248 PRO II	6,2 кВт	1	48 В	4 кВт	66 400 ₽
PV18-8048 PRO II	8 кВт	1	48 В	4 кВт	81 100 ₽
PV18-10048 PRO II	10 кВт	1	48 В	5 кВт	87 200 ₽
PV18-11048 PRO II	11 кВт	1	48 В	6 кВт	Цена по запросу
PV18-12048 PRO II	12 кВт	1	48 В	6 кВт	Цена по запросу

Аналоги других брендов

Характеристика	MUST PV18-12048 PRO II	SILA ULTRA 11000MHTD
Мощность	12 кВт	11 кВт
Массив до	6 кВт	12 кВт
MPPT	2	2
Ток заряда	150 А	150 А
Цена	Цена по запросу	175 500 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PV18-12048 PRO II

Обозначение у производителя — PV18-12048 PRO II. В прайсах и объявлениях пишут также: PV18 12048 PRO II, PV18-12048PROII.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	12000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	24000 Вт
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(UPS / VDE4105) / 20 мс(APL)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	6000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	90–430 В
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	150 А
Ток заряда от сети что это значит Какой ток инвертор может направить в аккумулятор из сети, например ночью по дешёвому тарифу или после долгого отключения.	150 А
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	150 А
Общие
КПД инвертора	92 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…50 °C
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Что заложить в щит

Номинальный ток на стороне переменного тока — около 52,2 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 252 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

«Как быстро заряжается батарея» — так же, как у PV18-10048 PRO II: значение у этих моделей совпадает.

«Сколько панелей подключить» — так же, как у PV18-11048 PRO II: значение у этих моделей совпадает.

Когда модели серии PV18 PRO II не подойдут и что взять вместо них — на странице PV18-8048 PRO II.

PV18-12048 PRO II или PV18-11048 PRO II

Характеристика	PV18-12048 PRO II	PV18-11048 PRO II
Номинальная мощность AC	12000 Вт	11000 Вт
Пиковая мощность	24000 Вт	22000 Вт
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

12 кВт, подходит к однофазному вводу 220 В. По мощности это дом с несколькими мощными потребителями, ферма, мастерская. На одной фазе это около 52 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 24 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 6000 Вт, это 9 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
