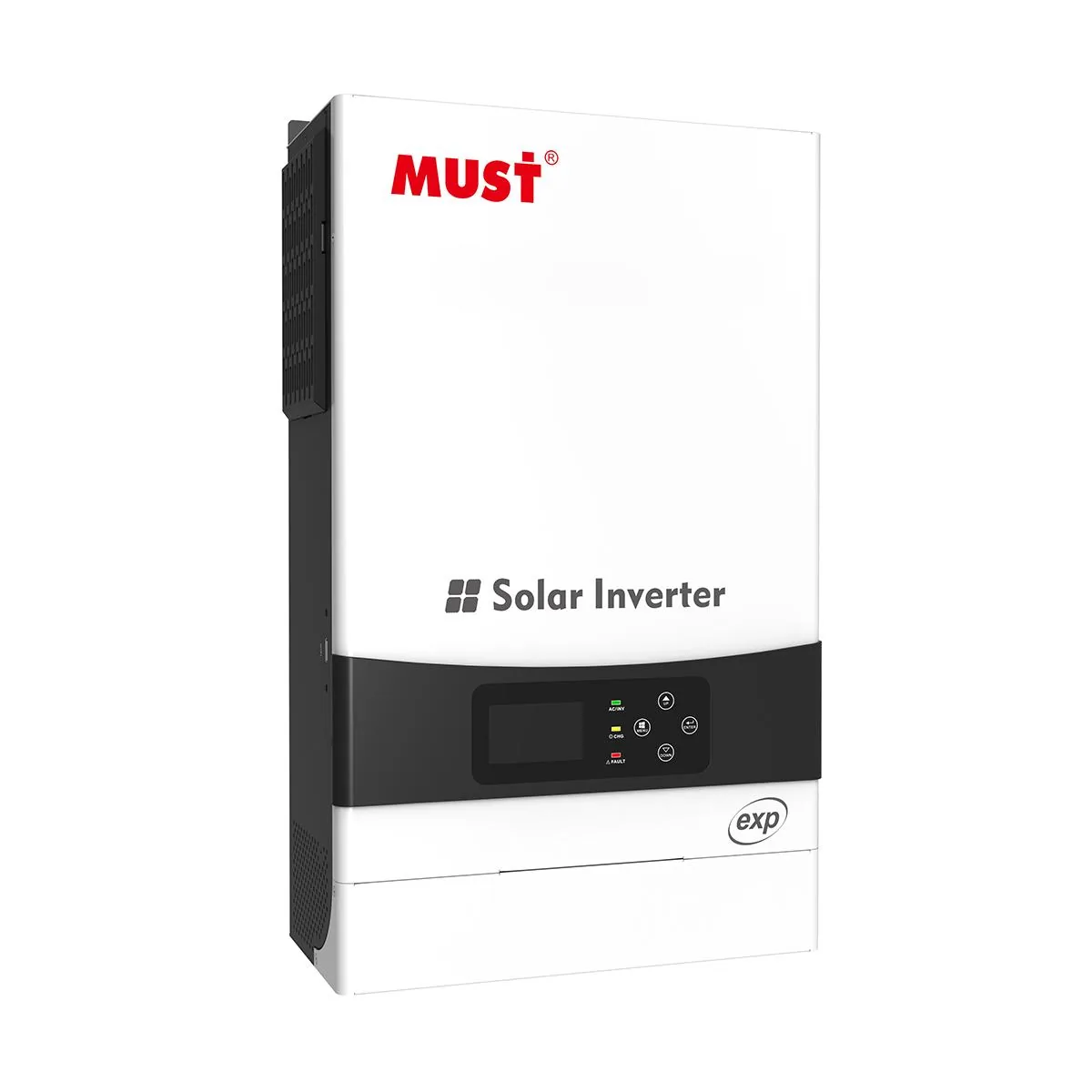

MUST PV19-6048 EXP — автономный инвертор 6 кВт

мощность: 6 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 6 кВт

69 500 ₽

Под заказ

В наличии — ближайшая замена

Deye SUN-6K-OG01LP1-EU-AM2 6 кВт · панели до 12 кВт · 95 900 ₽
Deye SUN-6.6K-OG03LP1-EU-AM2 6,6 кВт · панели до 13,2 кВт · 95 000 ₽

Тот же тип, фазность и напряжение батареи, мощность не ниже. Подходит ли замена под вашу схему — проверим перед заказом.

Вопрос в Telegram

6 кВт под батарею 48 В, массив до 6 кВт, масса 12,5 кг. По ключевым характеристикам совпадает с PV18-6048 PRO II. Пик 12 кВт и КПД 98 %; заряд от сети до 100 А, от панелей до 120 А.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
Все инверторы 6 кВт — гибридные, сетевые и автономные

До 12 кВт без сети
Солнечный вход до 500 В
Ток заряда до 150 А

Описание PV19-6048 EXP

MUST PV19-6048 EXP — автономный инвертор на 6 кВт под батарею 48 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дома без сети или с частыми отключениями: котёл, насос, холодильник, свет.

В серии PV19 EXP у нас модели от 4 до 12 кВт. Ближайшие по мощности: PV19-4024 EXP — 4 кВт, ток заряда 100 А, панели до 5 кВт; PV19-6248 EXP — 6,2 кВт, ток заряда 120 А, панели до 4 кВт.

Как работает серия PV19 EXP

Принцип работы и функции у моделей серии PV19 EXP одинаковые — они разобраны в описании PV19-8048 EXP. Ниже — то, что отличает именно PV19-6048 EXP: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В. На полной мощности инвертор берёт из батареи 48 В около 126 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 120 А, от сети — до 100 А; максимальный ток заряда — 120 А.

Солнечные панели

Допустимая мощность панелей — до 6 кВт. Рабочий диапазон 120–430 В, предельное напряжение цепочки 500 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 9 (5,8 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 9.

Мощность и нагрузка

Номинальная мощность — 6 кВт. Без сети инвертор кратковременно выдаёт до 12 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

Модели 6,2–12 кВт — до 6 инверторов в параллели, модели 4–6 кВт на 48 В — до 9.

Установка и эксплуатация

Рабочая температура — 0…50 °C. Габариты 309×505×147 мм, масса 12,5 кг. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страницы PV1900 EXP Series 4–6 кВт и 6,2–12 кВт на mustsolar.com.

Серия MUST PV19 EXP

Автономные инверторы на 4–12 кВт под батарею 24 или 48 В. По ключевым характеристикам в каталоге совпадают с PV18 PRO II той же мощности: солнечный вход до 500 В, массив 4–6 кВт, ток заряда до 150 А, два входа MPPT у моделей от 6,2 кВт.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV19-4024 EXP	4 кВт	1	24 В	5 кВт	67 900 ₽
PV19-6048 EXP	6 кВт	1	48 В	6 кВт	69 500 ₽
PV19-6248 EXP	6,2 кВт	1	48 В	4 кВт	76 800 ₽
PV19-8048 EXP	8 кВт	1	48 В	4 кВт	86 100 ₽
PV19-10048 EXP	10 кВт	1	48 В	5 кВт	93 500 ₽
PV19-11048 EXP	11 кВт	1	48 В	6 кВт	99 300 ₽
PV19-12048 EXP	12 кВт	1	48 В	6 кВт	101 900 ₽

Аналоги других брендов

Характеристика	MUST PV19-6048 EXP	Deye SUN-6K-OG01LP1-EU-AM2
Мощность	6 кВт	6 кВт
Массив до	6 кВт	12 кВт
MPPT	—	2
Ток заряда	120 А	135 А
Цена	69 500 ₽	95 900 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PV19-6048 EXP

Обозначение у производителя — PV19-6048 EXP. В прайсах и объявлениях пишут также: PV19 6048 EXP, PV19-6048EXP.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	6000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	12000 Вт
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(UPS / VDE4105) / 20 мс(APL)/ < 50 мс typical (For parallel operation)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	6000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	120–430 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	120 А
Ток заряда от сети что это значит Какой ток инвертор может направить в аккумулятор из сети, например ночью по дешёвому тарифу или после долгого отключения.	100 А
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	120 А
Общие
КПД инвертора	98 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…50 °C
Габариты	309×505×147 мм
Масса	12,5 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы PV19-6048 EXP

Даташит MUST PV19-6048 EXP (англ.)PDF, 1,5 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 6000 Вт — это 9 панелей по 605 Вт.

Как быстро заряжается батарея

Ток заряда до 120 А на шине 51,2 В — около 6,1 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 26,1 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 126 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PV19 EXP не подойдут и что взять вместо них — на странице PV19-8048 EXP.

PV19-6048 EXP или PV19-6248 EXP

Характеристика	PV19-6048 EXP	PV19-6248 EXP
Номинальная мощность AC	6000 Вт	6200 Вт
Пиковая мощность	12000 Вт	12400 Вт
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)/ < 50 мс typical (For parallel operation)	10 мс(UPS / VDE4105) / 20 мс(APL)
Макс. мощность массива	6000 Вт	4000 Вт
Диапазон MPPT	120–430 В	90–450 В (90–430 В for parallel)
Цена	69 500 ₽	76 800 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 7 300 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

6 кВт, подходит к однофазному вводу 220 В. По мощности это дом до 150 м² без электроотопления: техника, насос и бойлер, если не включать их все разом. На одной фазе это около 26 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 12 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 6000 Вт, это 9 панелей по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
