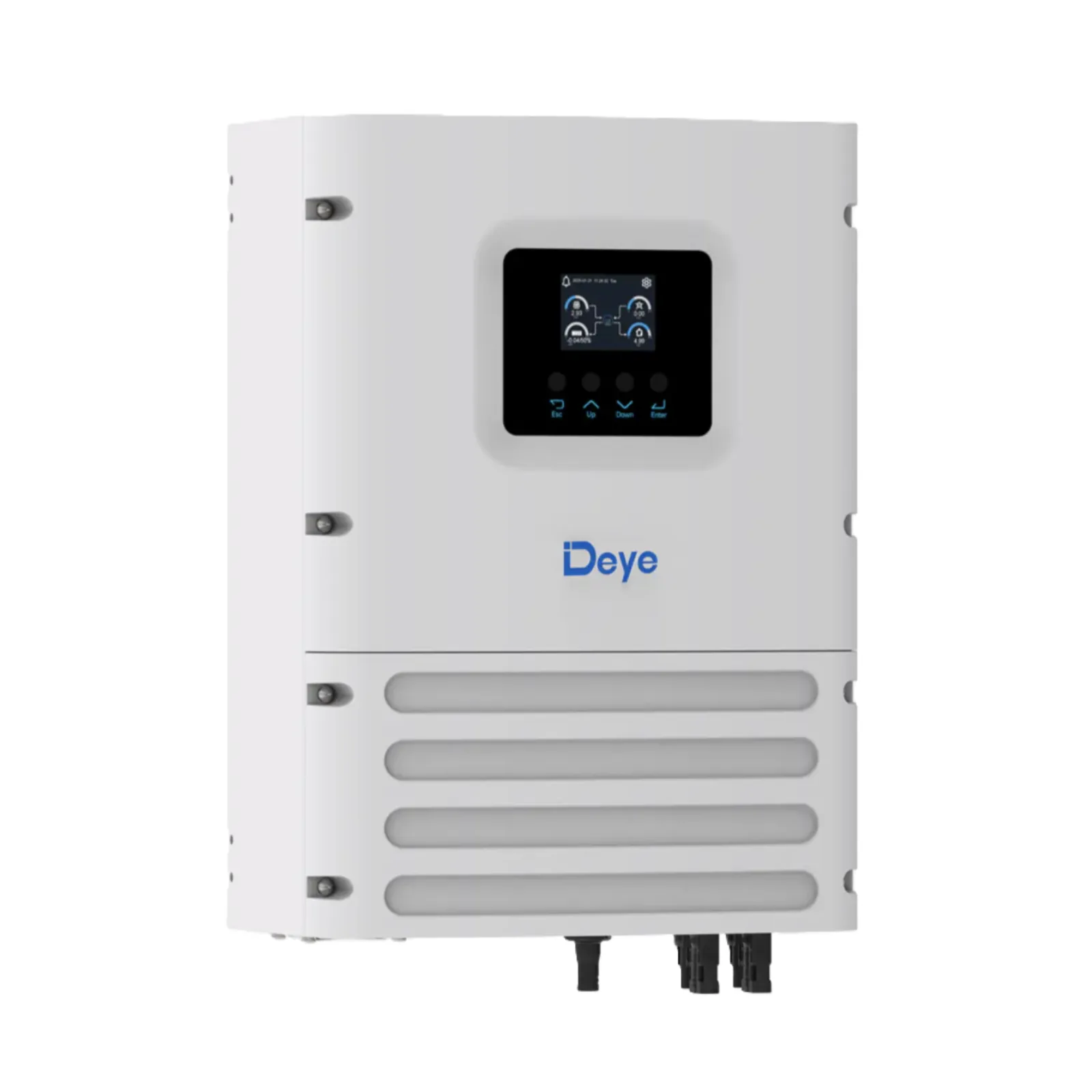

Deye SUN-3.6K-OG01LP1-EU-AM2 — автономный инвертор 3,6 кВт

мощность: 3,6 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 7,2 кВт
трекеров MPPT: 2

82 500 ₽

В наличии · 1 шт

Собрать систему

Автономный инвертор на 3,6 кВт под батарею 48 В с двумя трекерами и массивом до 7,2 кВт. Работает без сети или как ИБП от неё; подтверждённой пары с батареями каталога пока нет — подберём по списку Deye.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
3 совместимые модели по документам производителей
Подходит в подборку ИБП для квартиры

Без сети или как ИБП от сети
Два входа MPPT
Панели до двойной мощности инвертора
Вход для генератора

Описание SUN-3.6K-OG01LP1-EU-AM2

Deye SUN-3.6K-OG01LP1-EU-AM2 — автономный инвертор на 3,6 кВт под батарею 48 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дома без сети или с частыми отключениями: котёл, насос, холодильник, свет.

В серии OG01LP1 у нас модели от 3,6 до 6 кВт. Ближайшие по мощности: SUN-5K-OG01LP1-EU-AM2 — 5 кВт, ток заряда 120 А, панели до 10 кВт.

Как работает серия OG01LP1

Принцип работы и функции у моделей серии OG01LP1 одинаковые — они разобраны в описании SUN-5K-OG01LP1-EU-AM2. Ниже — то, что отличает именно SUN-3.6K-OG01LP1-EU-AM2: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). На полной мощности инвертор берёт из батареи 48 В около 76 А — по этому току подбирают батарею и сечение кабеля. Ток заряда — до 90 А. В официальном списке совместимости для этой модели — 3 батареи (Deye); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 7,2 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Рабочий ток — до 18 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 11 штук (7,2 кВт).

Мощность и нагрузка

Номинальная мощность — 3,6 кВт, максимальная — 3,6 кВА. Без сети инвертор кратковременно выдаёт до 7,2 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

До 16 инверторов работают в одной автономной системе — мощность наращивается по мере роста потребления.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Габариты 306×427,5×175,8 мм, масса 12,65 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(3-6)K-OG01LP1-EU-AM2.

Соберите систему с SUN-3.6K-OG01LP1-EU-AM2

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

3 модели · по спискам производителей

Deye SE-F5 4,1 кВт·ч полезной 133 500 ₽ Deye SE-F12 10,62 кВт·ч полезной 283 200 ₽ Deye SE-F16 14,4 кВт·ч полезной 325 200 ₽

Серия Deye OG01LP1

Автономные инверторы на 3,6–6 кВт под батарею 48 В — для домов без сети и для резерва там, где сеть есть: от сети инвертор заряжает батарею, при отключении переходит на неё, панели можно добавить позже. Два входа MPPT, цепочки до 500 В, массив панелей до двух номиналов, ток заряда от 90 до 135 А; модели на 5 и 6 кВт объединяются в параллель до 16 штук.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-3.6K-OG01LP1-EU-AM2	3,6 кВт	1	48 В	7,2 кВт	82 500 ₽
SUN-5K-OG01LP1-EU-AM2	5 кВт	1	48 В	10 кВт	99 000 ₽
SUN-6K-OG01LP1-EU-AM2	6 кВт	1	48 В	12 кВт	95 900 ₽

Аналоги других брендов

Характеристика	Deye SUN-3.6K-OG01LP1-EU-AM2	MUST PV18-3624 PRO
Мощность	3,6 кВт	3,6 кВт
Массив до	7,2 кВт	4 кВт
Ток заряда	90 А	100 А
Цена	82 500 ₽	32 500 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-3.6K-OG01LP1-EU-AM2

Обозначение у производителя — SUN-3.6K-OG01LP1-EU-AM2. В прайсах и объявлениях пишут также: SUN-3.6K-OG01LP1, SUN-3.6K-OG01LP1-EU, SUN 3.6K OG01LP1 EU AM2, SUN 3.6K OG01LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3600 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	3600 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	7200 Вт, 10 с
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	7200 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	5760 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	370 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	18+18
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	27+27
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	1+1
Диапазон MPPT при полной мощности что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	300–425 В
Аккумулятор
Тип батареи	LiFePO4 / AGM / GEL
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	1
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	306×427,5×175,8 мм
Масса	12,65 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
КПД (евро) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	96,5 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии OG01LP1 — что значит и что делать.

Документы SUN-3.6K-OG01LP1-EU-AM2

Даташит Deye SUN-3.6K-OG01LP1-EU-AM2 (англ.)PDF, 1 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-3.6K-OG01LP1-EU-AM2 (англ.)PDF, 8,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 7200 Вт — это 11 панелей по 605 Вт, то есть примерно по 5 на каждый из 2 трекеров. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 90 А на шине 51,2 В — около 4,6 кВт в батарею. Один модуль SE-F5 принимает до 100 А. На пределе модуль набирает 4,1 кВт·ч не быстрее чем за 0,9 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 15,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 76 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии OG01LP1 не подойдут и что взять вместо них — на странице SUN-5K-OG01LP1-EU-AM2.

SUN-3.6K-OG01LP1-EU-AM2 или SUN-5K-OG01LP1-EU-AM2

Характеристика	SUN-3.6K-OG01LP1-EU-AM2	SUN-5K-OG01LP1-EU-AM2
Номинальная мощность AC	3600 Вт	5000 Вт
Макс. мощность AC	3600 ВА	5000 ВА
Макс. мощность массива	7200 Вт	10000 Вт
Макс. входная мощность PV	5760 Вт	8000 Вт
Тип батареи	LiFePO4 / AGM / GEL	LiFePO4, свинцово-кислотная
Макс. ток заряда	90 А	120 А
Цена	82 500 ₽	99 000 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 16 500 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

3,6 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 16 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 7,2 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 7200 Вт, это 11 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
