MUST · Трёхфазные гибридные инверторы 48 В · PH11-6.5KL3-EU

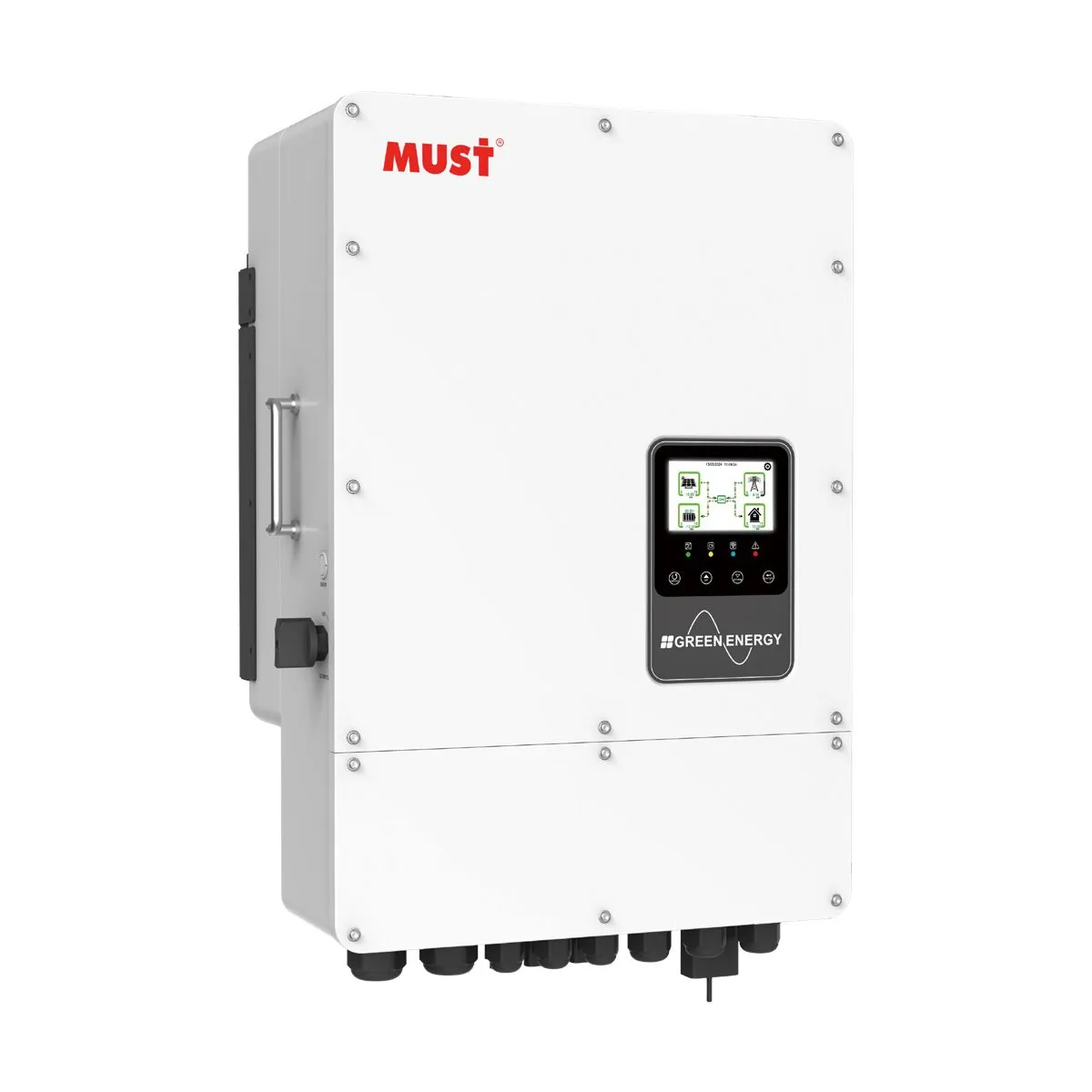

MUST PH11-6.5KL3-EU — гибридный инвертор 6,5 кВт

мощность: 6,5 кВт
фазность: 3 фазы
батарея: 48 В
панели до: 8,4 кВт
трекеров MPPT: 2

Цена по запросу

Под заказ

В наличии — ближайшая замена

Deye SUN-8K-SG05LP3-EU-SM2 8 кВт · панели до 16 кВт · 222 300 ₽
Deye SUN-8K-SG04LP3-EU 8 кВт · панели до 16 кВт · 266 000 ₽

Тот же тип, фазность и напряжение батареи, мощность не ниже. Подходит ли замена под вашу схему — проверим перед заказом.

Заказать Вопрос в Telegram

6,5 кВт на три фазы, ток заряда и разряда до 150 А, массив до 8,45 кВт. Корпус 446×692×260 мм и 38 кг — один для всей серии PH11 L3.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
Все инверторы 6 кВт — гибридные, сетевые и автономные

Резерв всех трёх фаз
Цепочки до 800 В

Описание PH11-6.5KL3-EU

MUST PH11-6.5KL3-EU — трёхфазный гибридный инвертор на 6,5 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Нужен, когда в доме есть трёхфазные потребители — скважинный насос, котёл, мастерская на 380 В — или ввод трёхфазный и фазы надо загружать равномерно.

В серии PH11 L3 у нас модели от 5 до 15 кВт. Ближайшие по мощности: PH11-5KL3-EU — 5 кВт, ток заряда 120 А, панели до 6,5 кВт; PH11-8KL3-EU — 8 кВт, ток заряда 190 А, панели до 10,4 кВт.

Как работает серия PH11 L3

Принцип работы и функции у моделей серии PH11 L3 одинаковые — они разобраны в описании PH11-8KL3-EU. Ниже — то, что отличает именно PH11-6.5KL3-EU: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В. С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 150 А, это около 7,7 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 137 А: например, 2 модуля с током разряда 100 А или батарея с током от 137 А. Подтверждённых пар с батареями каталога пока нет — батарею подберём по списку совместимости производителя.

Солнечные панели

Допустимая мощность панелей — до 8,4 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 200–650 В, предельное напряжение цепочки 800 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 13 (8,4 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 14.

Мощность и нагрузка

Номинальная мощность — 6,5 кВт. Фазы можно загружать неравномерно: на одну фазу — до половины мощности, то есть до 3,2 кВт.

Параллельная работа

До шести инверторов работают как одна система — с сетью и без неё; батареи подключаются параллельно.

Установка и эксплуатация

Корпус IP66. Рабочая температура — -25…+60 °C, снижение мощности выше 45 °C. Габариты 446×692×260 мм, масса 38 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: страница PH1100 EU Series (AC 380 В, 5–12 кВт) на mustsolar.com.

Серия MUST PH11 L3

Трёхфазные гибриды MUST на 5–15 кВт под батарею 48 В: два входа MPPT, цепочки до 800 В, ток заряда и разряда от 120 до 300 А, корпус IP66.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PH11-5KL3-EU	5 кВт	3	48 В	6,5 кВт	Цена по запросу
PH11-6.5KL3-EU	6,5 кВт	3	48 В	8,4 кВт	Цена по запросу
PH11-8KL3-EU	8 кВт	3	48 В	10,4 кВт	Цена по запросу
PH11-10KL3-EU	10 кВт	3	48 В	13 кВт	Цена по запросу
PH11-12KL3-EU	12 кВт	3	48 В	15,6 кВт	242 000 ₽
PH11-15KL3-EU	15 кВт	3	48 В	30 кВт	300 300 ₽

Аналоги других брендов

Характеристика	MUST PH11-6.5KL3-EU	Deye SUN-6K-SG04LP3-EU	Growatt WIT 6K-HU
Мощность	6,5 кВт	6 кВт	6 кВт
Массив до	8,4 кВт	12 кВт	9,6 кВт
MPPT	2	2	2
Ток заряда	150 А	150 А	150 А
Цена	Цена по запросу	221 300 ₽	376 200 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PH11-6.5KL3-EU

Обозначение у производителя — PH11-6.5KL3-EU. В прайсах и объявлениях пишут также: PH11-6.5KL3, PH11 6.5KL3 EU, PH11 6.5KL3.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	6500 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3 (400 В)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	8450 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	800 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	200–650 В
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	150 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	150 А
Связь с BMS	RS485/CAN
Общие
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP66
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	-25…+60 °C, снижение мощности выше 45 °C
Габариты	446×692×260 мм
Масса	38 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы PH11-6.5KL3-EU

Даташит MUST PH11-6.5KL3-EU (англ.)PDF, 3,6 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 8450 Вт — это 13 панелей по 605 Вт, то есть примерно по 6 на каждый из 2 трекеров. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 150 А на шине 51,2 В — около 7,7 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 9,4 А на фазу: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 137 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PH11 L3 не подойдут и что взять вместо них — на странице PH11-8KL3-EU.

PH11-6.5KL3-EU или PH11-5KL3-EU

Характеристика	PH11-6.5KL3-EU	PH11-5KL3-EU
Номинальная мощность AC	6500 Вт	5000 Вт
Макс. мощность массива	8450 Вт	6500 Вт
Макс. ток заряда	150 А	120 А
Макс. ток разряда	150 А	120 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

6,5 кВт, подходит к трёхфазному вводу 380 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На каждую фазу приходится около 9 А.

Сколько панелей к нему подключить?

До 8450 Вт, это 13 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 800 В; сколько модулей в неё встанет, посчитано в описании ниже.
