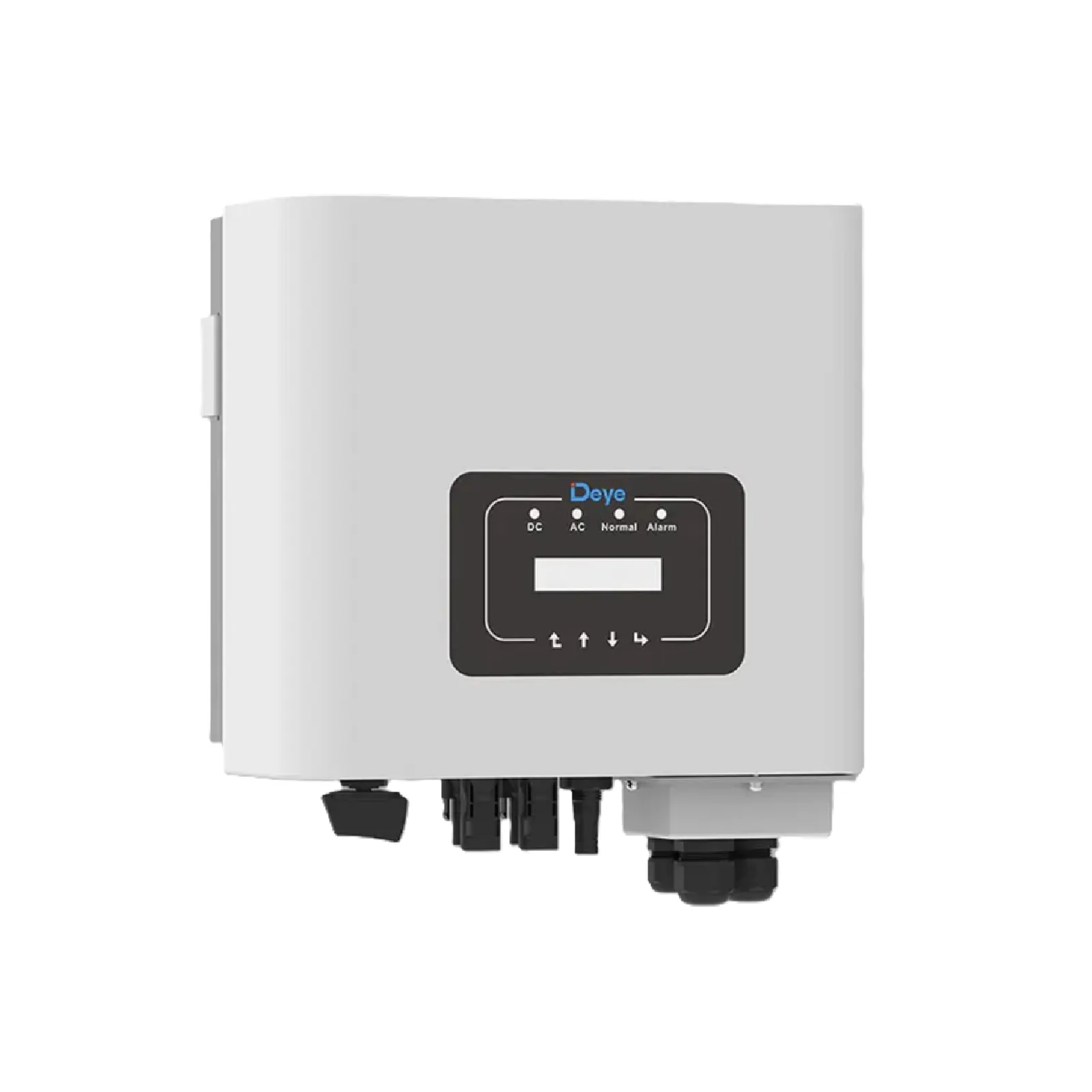

Deye SUN-6K-G05P1-EU-AM2 — сетевой инвертор 6 кВт

мощность: 6 кВт
фазность: 1 фаза
панели до: 9 кВт
трекеров MPPT: 2

68 200 ₽

В наличии · 1 шт

Вопрос в Telegram

6 кВт на одну фазу при весе 7,7 кг: два трекера, панели до 9 кВт, диапазон MPPT 70–500 В. Полуторный запас по массиву позволяет поставить больше панелей для утренних и вечерних часов.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
Все инверторы 6 кВт — гибридные, сетевые и автономные

Два входа MPPT
КПД до 98 %
Без батареи

Описание SUN-6K-G05P1-EU-AM2

Deye SUN-6K-G05P1-EU-AM2 — однофазный сетевой инвертор на 6 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Подходит для частного дома с однофазным вводом, который хочет снизить счёт.

В серии G05P1 у нас модели от 5 до 6 кВт. Ближайшие по мощности: SUN-5K-G05P1-EU-AM2 — 5 кВт, панели до 7,5 кВт.

Как работает серия G05P1

Принцип работы и функции у моделей серии G05P1 одинаковые — они разобраны в описании SUN-5K-G05P1-EU-AM2. Ниже — то, что отличает именно SUN-6K-G05P1-EU-AM2: батарея, панели, мощность и установка.

Солнечные панели

Допустимая мощность панелей — до 9 кВт, в 1,5 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 70–500 В, запуск от 80 В, предельное напряжение цепочки 550 В. Рабочий ток — до 18 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 13 штук (8,4 кВт).

Мощность и нагрузка

Номинальная мощность — 6 кВт, максимальная — 6,6 кВА.

Установка и эксплуатация

Корпус IP65, естественное охлаждение. Габариты 305×280×180 мм, масса 7,7 кг. Связь — RS485/RS232. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташит Deye SUN-(3.6-6)K-G05P1-EU-AM2.

Серия Deye G05P1

Однофазные сетевые инверторы на 5 и 6 кВт с двумя входами MPPT — панели можно поставить на два ската. КПД — до 98 %. Для дома с однофазным вводом, который хочет снизить счёт или продавать излишки.

Модель	Мощность	Фазы	Панели до	Цена
SUN-5K-G05P1-EU-AM2	5 кВт	1	7,5 кВт	63 200 ₽
SUN-6K-G05P1-EU-AM2	6 кВт	1	9 кВт	68 200 ₽

Характеристики SUN-6K-G05P1-EU-AM2

Обозначение у производителя — SUN-6K-G05P1-EU-AM2. В прайсах и объявлениях пишут также: SUN-6K-G05P1, SUN-6K-G05P1-EU, SUN 6K G05P1 EU AM2, SUN 6K G05P1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	6000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	6600 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Солнечный вход
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	9000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	550 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	80 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	70–500 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	360 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	18+18
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	27+27
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	1+1
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 %
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	9000 Вт
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	305×280×180 мм
Масса	7,7 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Допустимая влажность	0–100 %
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G98, G99
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	естественное охлаждение
Интерфейсы
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232
КПД
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%
Защиты
Класс защиты от перенапряжений	тип II (DC), тип II (AC)

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы SUN-6K-G05P1-EU-AM2

Даташит Deye SUN-6K-G05P1-EU-AM2 (англ.)PDF, 0,2 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-6K-G05P1-EU-AM2 (англ.)PDF, 5,2 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 9000 Вт — это 14 панелей по 605 Вт, то есть примерно по 7 на каждый из 2 трекеров. Массив в 1,5 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 26,1 А: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии G05P1 не подойдут и что взять вместо них — на странице SUN-5K-G05P1-EU-AM2.

SUN-6K-G05P1-EU-AM2 или SUN-5K-G05P1-EU-AM2

Характеристика	SUN-6K-G05P1-EU-AM2	SUN-5K-G05P1-EU-AM2
Номинальная мощность AC	6000 Вт	5000 Вт
Макс. мощность AC	6600 ВА	5500 ВА
Макс. мощность массива	9000 Вт	7500 Вт
Цена	68 200 ₽	63 200 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 5 000 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

6 кВт, подходит к однофазному вводу 220 В. По мощности это дом до 150 м² без электроотопления: техника, насос и бойлер, если не включать их все разом. На одной фазе это около 26 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 9000 Вт, это 14 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 550 В; сколько модулей в неё встанет, посчитано в описании ниже.
