Deye · Промышленные гибридные инверторы · SUN-40K-SG01HP3-EU-BM4

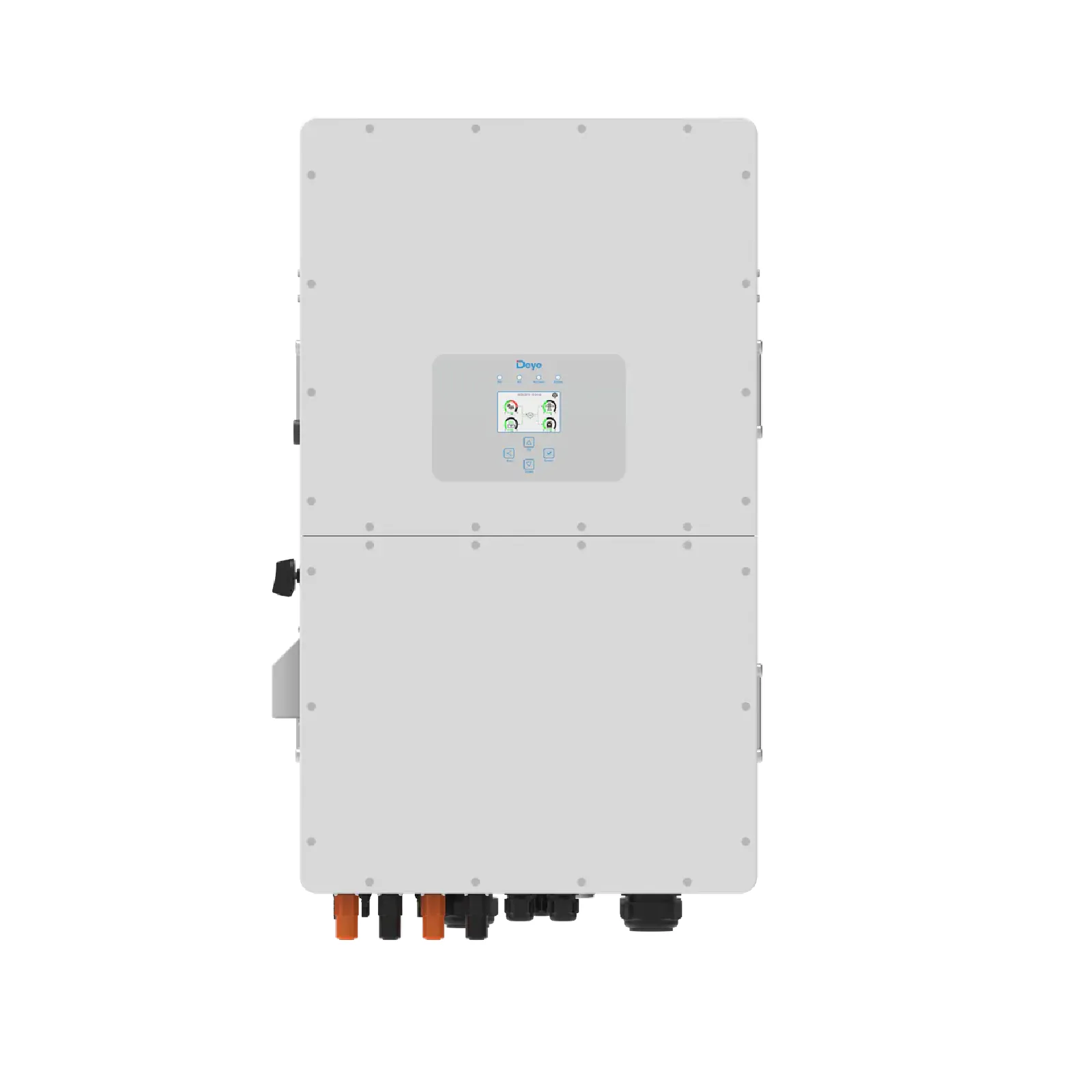

Deye SUN‑40K‑SG01HP3‑EU‑BM4 — гибридный инвертор 40 кВт

мощность: 40 кВт
фазность: 3 фазы
батарея: высоковольтная
панели до: 80 кВт
трекеров MPPT: 4

654 400 ₽

В наличии · 1 шт

Собрать систему

Гибрид для бизнеса: 40 кВт, четыре трекера и массив до 80 кВт, два батарейных входа под высоковольтные стойки на 160–800 В. Корпус 527×894×294 мм и 80 кг — место в техническом помещении планируют заранее; подтверждённые батареи — Deye BOS-G и GB-L.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
7 совместимых моделей по документам производителей

Высоковольтная батарея — меньше ток и потери
Официальный список совместимых батарей
До четырёх входов MPPT
Вход для генератора

Описание SUN‑40K‑SG01HP3‑EU‑BM4

Deye SUN‑40K‑SG01HP3‑EU‑BM4 — трёхфазный гибридный инвертор на 40 кВт под высоковольтную батарею. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на коммерческие объекты — склады, производство, торговлю: резерв для ответственных нагрузок, снижение пиков и перенос покупки энергии на дешёвые часы.

В серии SG01HP3 у нас модели от 15 до 50 кВт. Ближайшие по мощности: SUN-30K-SG01HP3-EU-BM3 — 30 кВт, панели до 60 кВт; SUN-50K-SG01HP3-EU-BM4 — 50 кВт, панели до 100 кВт.

Как работает серия SG01HP3

Принцип работы и функции у моделей серии SG01HP3 одинаковые — они разобраны в описании SUN-25K-SG01HP3-EU-AM2. Ниже — то, что отличает именно SUN‑40K‑SG01HP3‑EU‑BM4: батарея, панели, мощность и установка.

Батарея

Работает с высоковольтной стойкой на 160–800 В: при той же мощности ток в разы меньше, чем у системы на 48 В, — тоньше кабели и меньше потери. Ток заряда и разряда — до 100 А. Батарейных входов — 2. В официальном списке совместимости для этой модели — 7 батарей (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 80 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 4 трекера MPPT, рабочий диапазон 150–850 В, запуск от 180 В, предельное напряжение цепочки 1000 В. Рабочий ток — до 36 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 18, а всего на инвертор — до 123 штук (80 кВт).

Мощность и нагрузка

Номинальная мощность — 40 кВт, максимальная — 44 кВА.

Параллельная работа

До десяти инверторов работают как одна система — с сетью и без неё; батареи подключаются параллельно. Мощность наращивается без замены уже установленного оборудования.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Габариты 527×894×294 мм, масса 80 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(15-25)K-SG01HP3-EU-AM2, даташит SUN-40K-SG01HP3-EU-BM4.

Соберите систему с SUN‑40K‑SG01HP3‑EU‑BM4

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

7 моделей · по спискам производителей

Deye BOS-G-Pro Pack5.1 4,61 кВт·ч полезной 148 000 ₽ Deye GB-LM4.0 3,6 кВт·ч полезной 143 000 ₽ Dyness Tower T7 6,75 кВт·ч полезной Цена по запросу Dyness Tower T10 10,13 кВт·ч полезной Цена по запросу Dyness Tower T14 13,5 кВт·ч полезной Цена по запросу Dyness Tower T17 16,87 кВт·ч полезной Цена по запросу Dyness Tower T21 20,25 кВт·ч полезной Цена по запросу

Серия Deye SG01HP3

Трёхфазные гибриды под высоковольтную батарею: на 15–30 кВт для большого дома и бизнеса и на 40–50 кВт для коммерческих объектов. Цепочки панелей до 1000 В, от двух до четырёх входов MPPT. Для серии есть официальный список высоковольтных батарей Deye: модули BOS-G и GB-L, а для моделей на 15 и 20 кВт — стойки Dyness Tower.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-15K-SG01HP3-EU-AM2	15 кВт	3	высоковольтная	30 кВт	261 000 ₽
SUN-20K-SG01HP3-EU-AM2	20 кВт	3	высоковольтная	40 кВт	287 900 ₽
SUN-25K-SG01HP3-EU-AM2	25 кВт	3	высоковольтная	50 кВт	406 600 ₽
SUN-30K-SG01HP3-EU-BM3	30 кВт	3	высоковольтная	60 кВт	475 500 ₽
SUN‑40K‑SG01HP3‑EU‑BM4	40 кВт	3	высоковольтная	80 кВт	654 400 ₽
SUN-50K-SG01HP3-EU-BM4	50 кВт	3	высоковольтная	100 кВт	847 900 ₽

Аналоги других брендов

Характеристика	Deye SUN‑40K‑SG01HP3‑EU‑BM4	Growatt WIT 30K-XHU
Мощность	40 кВт	30 кВт
Массив до	80 кВт	60 кВт
MPPT	4	4
Цена	654 400 ₽	1 092 000 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN‑40K‑SG01HP3‑EU‑BM4

Обозначение у производителя — SUN-40K-SG01HP3-EU-BM4. В прайсах и объявлениях пишут также: SUN-40K-SG01HP3, SUN-40K-SG01HP3-EU, SUN 40K SG01HP3 EU BM4, SUN 40K SG01HP3.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	40000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	44000 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3 (400 В)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	80000 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	64000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	1000 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	180 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–850 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	600 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	36+36+36+36
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	55+55+55+55
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	4
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2+2+2
Аккумулятор
Тип батареи	LiFePO4
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	160–800 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	100 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	100 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	2
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	527×894×294 мм
Масса	80 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
КПД (евро) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	97,0 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG01HP3 — что значит и что делать.

Документы SUN‑40K‑SG01HP3‑EU‑BM4

Даташит Deye SUN-40K-SG01HP3-EU-BM4 (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-40K-SG01HP3-EU-BM4 (англ.)PDF, 13,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 80000 Вт — это 132 панели по 605 Вт. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 57,7 А на фазу: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии SG01HP3 не подойдут и что взять вместо них — на странице SUN-25K-SG01HP3-EU-AM2.

SUN‑40K‑SG01HP3‑EU‑BM4 или SUN-50K-SG01HP3-EU-BM4

Характеристика	SUN‑40K‑SG01HP3‑EU‑BM4	SUN-50K-SG01HP3-EU-BM4
Номинальная мощность AC	40000 Вт	50000 Вт
Макс. мощность AC	44000 ВА	55000 ВА
Число фаз	3 (400 В)	3 (230/400 В)
Макс. мощность массива	80000 Вт	100000 Вт
Макс. входная мощность PV	64000 Вт	80000 Вт
Тип батареи	LiFePO4	LiFePO4 высоковольтная
Цена	654 400 ₽	847 900 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 193 500 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

40 кВт, подходит к трёхфазному вводу 380 В. По мощности это коммерческий объект или производство. На каждую фазу приходится около 58 А.

Сколько панелей к нему подключить?

До 80000 Вт, это 132 панели по 605 Вт. Трекеров 4, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 1000 В; сколько модулей в неё встанет, посчитано в описании ниже.
