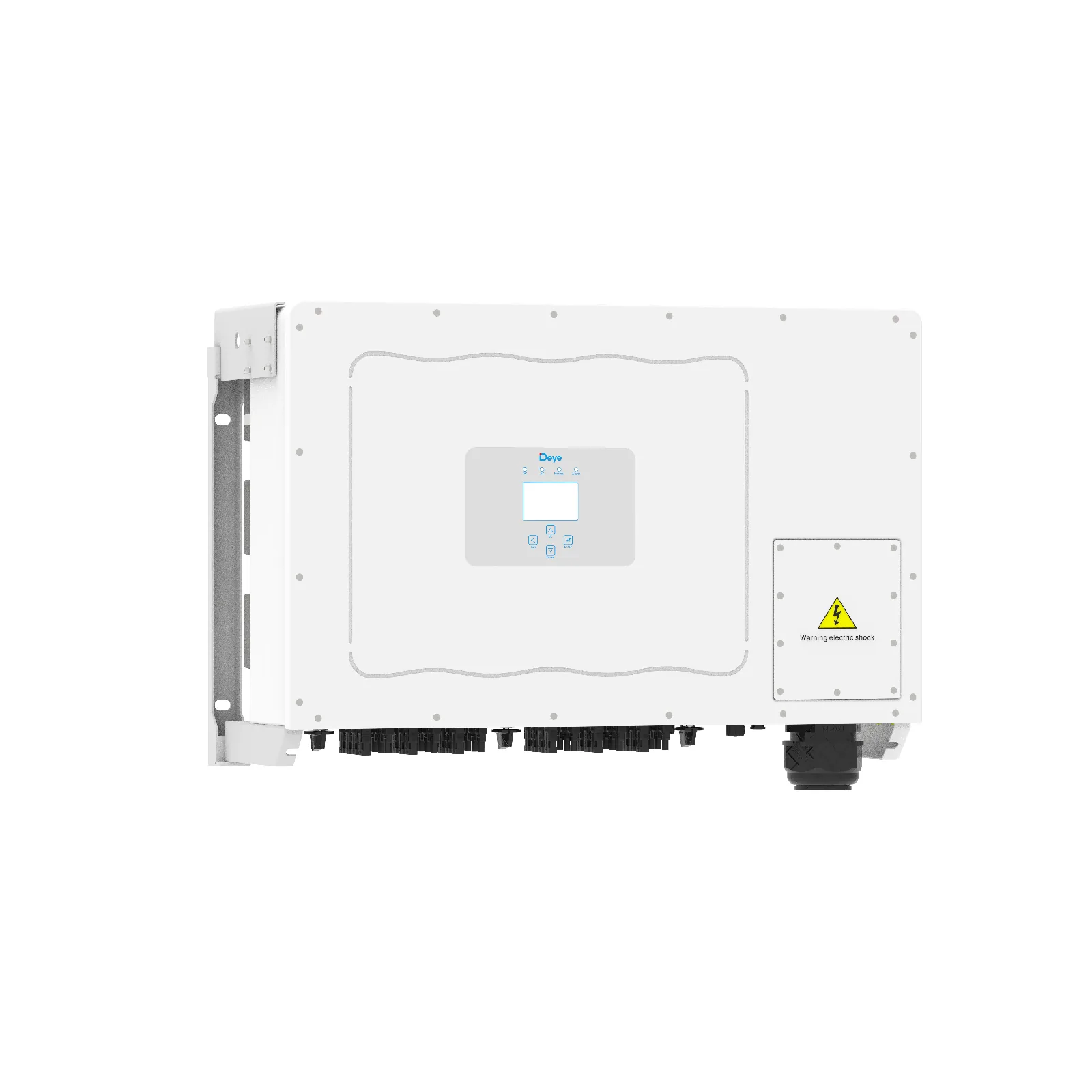

Deye SUN-110K-G03 — сетевой инвертор 110 кВт

мощность: 110 кВт
фазность: 3 фазы
панели до: 150 кВт
трекеров MPPT: 6

480 000 ₽

В наличии · 1 шт

Вопрос в Telegram

110 кВт в корпусе 100-киловаттной модели — 81 кг, шесть трекеров, массив до 150 кВт. Запаса массива меньше, чем у младшей модели, — панели считают по допустимым 150 кВт.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,

Шесть входов MPPT
Массив до 150 кВт

Описание SUN-110K-G03

Deye SUN-110K-G03 — трёхфазный сетевой инвертор на 110 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Рассчитан на коммерческие и промышленные станции — кровли складов, цехов, торговых центров.

В серии G03 у нас модели от 100 до 110 кВт. Ближайшие по мощности: SUN-100K-G03 — 100 кВт, панели до 150 кВт.

Как работает серия G03

Принцип работы и функции у моделей серии G03 одинаковые — они разобраны в описании SUN-100K-G03. Ниже — то, что отличает именно SUN-110K-G03: батарея, панели, мощность и установка.

Солнечные панели

Допустимая мощность панелей — до 150 кВт, в 1,4 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 6 трекеров MPPT, рабочий диапазон 200–850 В, запуск от 250 В, предельное напряжение цепочки 1000 В. Рабочий ток — до 40 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 18, а всего на инвертор — до 230 штук (149,5 кВт).

Мощность и нагрузка

Номинальная мощность — 110 кВт, максимальная — 121 кВА.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Уровень шума по паспорту ≤55 дБ. Габариты 824×516×312,7 мм, масса 81 кг. Связь — RS485/RS232. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(100-110)K-G03.

Серия Deye G03

Промышленные сетевые инверторы на 100 и 110 кВт с шестью входами MPPT и массивом до 150 кВт. Для больших коммерческих станций.

Модель	Мощность	Фазы	Панели до	Цена
SUN-100K-G03	100 кВт	3	150 кВт	445 900 ₽
SUN-110K-G03	110 кВт	3	150 кВт	480 000 ₽

Характеристики SUN-110K-G03

Обозначение у производителя — SUN-110K-G03. В прайсах и объявлениях пишут также: SUN 110K G03.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	110000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	121000 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3L/N/PE
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	150000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	1000 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	250 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	200–850 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	600 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	40+40+40+40+40+40
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	60+60+60+60+60+60
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	6
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	4+4+4+4+4+4
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 %
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	824×516×312.7 мм
Масса	81 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Допустимая влажность	0–100 %
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без гальванической развязки
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	≤55 дБ
Интерфейсы
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232
КПД
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%
Защиты
Класс защиты от перенапряжений	тип II (DC), тип II (AC)

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы SUN-110K-G03

Даташит Deye SUN-110K-G03 (англ.)PDF, 0,2 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-110K-G03 (англ.)PDF, 14,6 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 150000 Вт — это 247 панелей по 605 Вт. Массив в 1,4 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 158,8 А на фазу: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии G03 не подойдут и что взять вместо них — на странице SUN-100K-G03.

SUN-110K-G03 или SUN-100K-G03

Характеристика	SUN-110K-G03	SUN-100K-G03
Номинальная мощность AC	110000 Вт	100000 Вт
Макс. мощность AC	121000 ВА	110000 ВА
Цена	480 000 ₽	445 900 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 34 100 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

110 кВт, подходит к трёхфазному вводу 380 В. По мощности это коммерческий объект или производство. На каждую фазу приходится около 159 А.

Сколько панелей к нему подключить?

До 150000 Вт, это 247 панелей по 605 Вт. Трекеров 6, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 1000 В; сколько модулей в неё встанет, посчитано в описании ниже.
