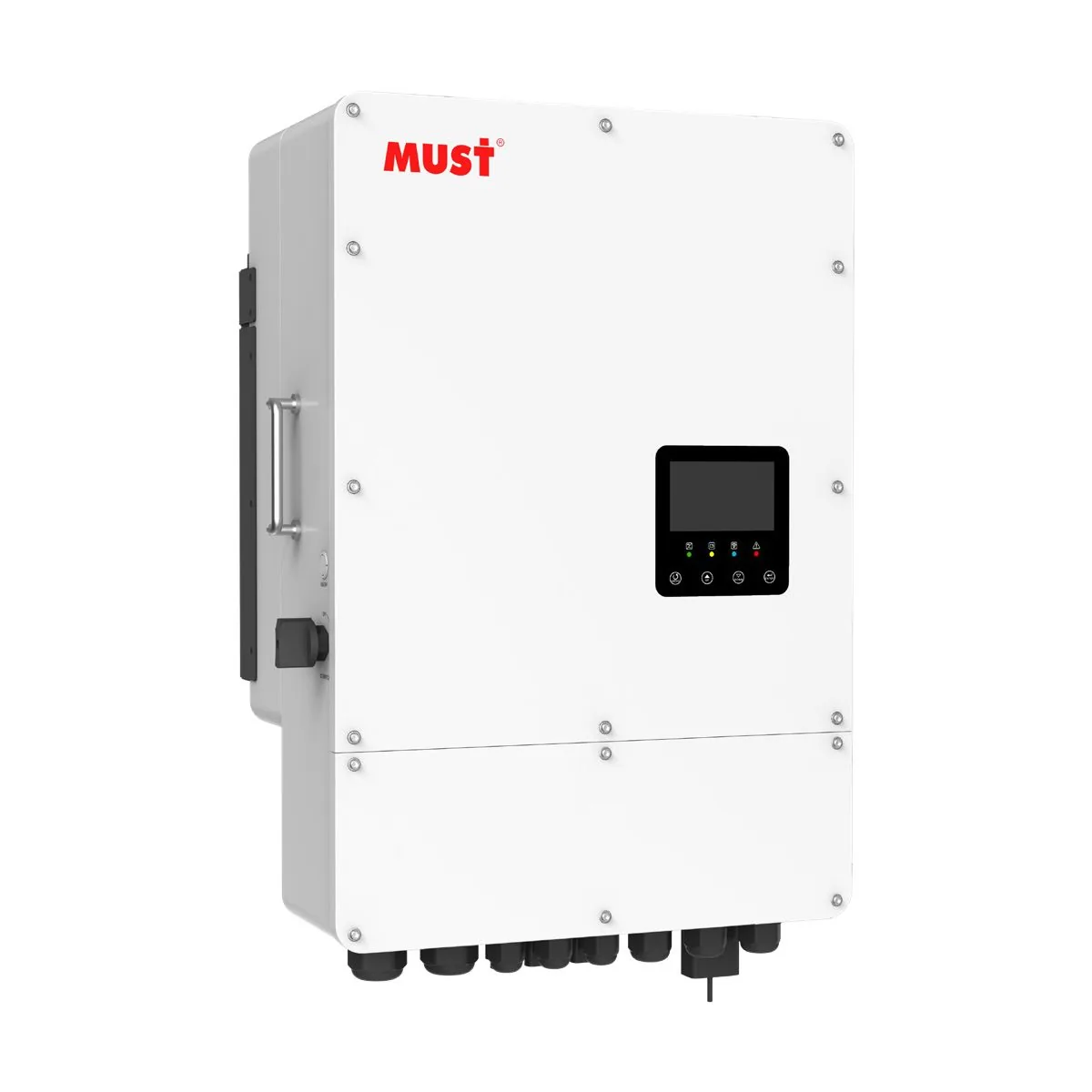

MUST PH11-10KL1-EU — гибридный инвертор 10 кВт

мощность: 10 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 13 кВт

Цена по запросу

Под заказ

10 кВт на одну фазу, массив до 13 кВт и ток заряда до 220 А — средняя модель MUST PH11 L1 в корпусе 31 кг. Связь с BMS батареи по RS485 и CAN, корпус IP65, работает от −40 до +60 °C с понижением мощности выше +45 °C.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
Все инверторы 10 кВт — гибридные, сетевые и автономные

Ток заряда до 250 А
КПД 97,6 %

Описание PH11-10KL1-EU

MUST PH11-10KL1-EU — однофазный гибридный инвертор на 10 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на большой дом с однофазным вводом, где на резервной линии электроплита, бойлер или насосы.

В серии PH11 L1 у нас модели от 8 до 12 кВт. Ближайшие по мощности: PH11-8KL1-EU — 8 кВт, ток заряда 190 А, панели до 10,4 кВт; PH11-12KL1-EU — 12 кВт, ток заряда 250 А, панели до 15,6 кВт.

Как работает

Днём панели питают нагрузку, излишек заряжает батарею.
Вечером и ночью нагрузку питает батарея; заряд от сети можно перенести на ночной тариф по расписанию.
При отключении сети резервная линия продолжает работать от батареи и панелей; сеть вернулась — инвертор сам переходит обратно.

Батарея

Батарея — 40–60 В. С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 220 А, это около 11,3 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 210 А: например, 3 модуля с током разряда 100 А или батарея с током от 210 А. Подтверждённых пар с батареями каталога пока нет — батарею подберём по списку совместимости производителя.

Солнечные панели

Допустимая мощность панелей — до 13 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни.

Мощность и нагрузка

Номинальная мощность — 10 кВт.

Возможности

Расписание на 6 интервалов. До шести временных интервалов для заряда и разряда батареи — заряд ночью по дешёвому тарифу, питание от батареи в дорогие часы.
Подключение к готовой станции. AC-coupling: инвертор подключается к уже работающей сетевой станции и добавляет к ней накопитель — старое оборудование остаётся.
Заряд от генератора. Энергию дизель-генератора можно запасать в батарее, чтобы генератор работал меньше.
Сенсорный экран и IP65. Цветной сенсорный дисплей для настройки и корпус IP65.
Мониторинг в приложении. Выработка, потребление, заряд батареи и ошибки видны в приложении через Wi-Fi; там же история работы станции.

Параллельная работа

До 16 инверторов работают как одна система — с сетью и без неё; батареи подключаются параллельно.

Установка и эксплуатация

Корпус IP65. Рабочая температура — -40–60 °C, снижение мощности выше 45 °C. Габариты 446×576×254 мм, масса 31 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: страница PH1100 EU Series (однофазная, 8–12 кВт) на mustsolar.com.

Серия MUST PH11 L1

Однофазные гибриды MUST на 8–12 кВт под батарею 48 В: допустимый массив на 30 % больше номинала, ток заряда от 190 до 250 А, КПД 97,6 %.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PH11-8KL1-EU	8 кВт	1	48 В	10,4 кВт	Цена по запросу
PH11-10KL1-EU	10 кВт	1	48 В	13 кВт	Цена по запросу
PH11-12KL1-EU	12 кВт	1	48 В	15,6 кВт	Цена по запросу

Аналоги других брендов

Характеристика	MUST PH11-10KL1-EU	Deye SUN-10K-SG06LP1-EU-CM3	Growatt SPE 10000ES
Мощность	10 кВт	10 кВт	10 кВт
Массив до	13 кВт	20 кВт	12,5 кВт
MPPT	—	3	2
Ток заряда	220 А	220 А	220 А
Цена	Цена по запросу	230 700 ₽	246 400 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PH11-10KL1-EU

Обозначение у производителя — PH11-10KL1-EU. В прайсах и объявлениях пишут также: PH11-10KL1, PH11 10KL1 EU, PH11 10KL1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	10000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	13000 Вт
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	40–60 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	220 А
Связь с BMS	RS485/CAN
Общие
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	-40–60 °C, снижение мощности выше 45 °C
Габариты	446×576×254 мм
Масса	31 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы PH11-10KL1-EU

Даташит MUST PH11-10KL1-EU (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 13000 Вт — это 21 панель по 605 Вт. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 220 А на шине 51,2 В — около 11,3 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 43,5 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 210 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители: насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу. Посмотреть трёхфазную модель: PH11-10KL3-EU →
Панелей планируется больше чем на 13 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: PH11-12KL1-EU →

PH11-10KL1-EU или PH11-12KL1-EU

Характеристика	PH11-10KL1-EU	PH11-12KL1-EU
Номинальная мощность AC	10000 Вт	12000 Вт
Макс. мощность массива	13000 Вт	15600 Вт
Макс. ток заряда	220 А	250 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

10 кВт, подходит к однофазному вводу 220 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На одной фазе это около 43 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 13000 Вт, это 21 панель по 605 Вт.

Можно ли отдавать излишки в сеть?

Да, и её же можно запретить: при нулевой выдаче инвертор по датчику тока на вводе отдаёт ровно столько, сколько потребляет дом. По мощности 10 кВт модель укладывается в предел микрогенерации 2026 года — до 50 кВт выдачи в сеть для граждан и до 150 кВт для организаций и ИП. Чтобы продавать излишки, объект оформляют как микрогенерацию: заявка в сетевую организацию, прибор учёта в обе стороны и договор с гарантирующим поставщиком.

Можно ли поставить инвертор сейчас, а батарею докупить потом?

Да. Гибрид без батареи работает как сетевой, модули добавляются позже. Сразу стоит проложить батарейный кабель нужного сечения и поставить защиту под будущую ёмкость — переделка щита обойдётся дороже.
