MUST · Однофазные гибридные инверторы · PH11-8KL1-EU

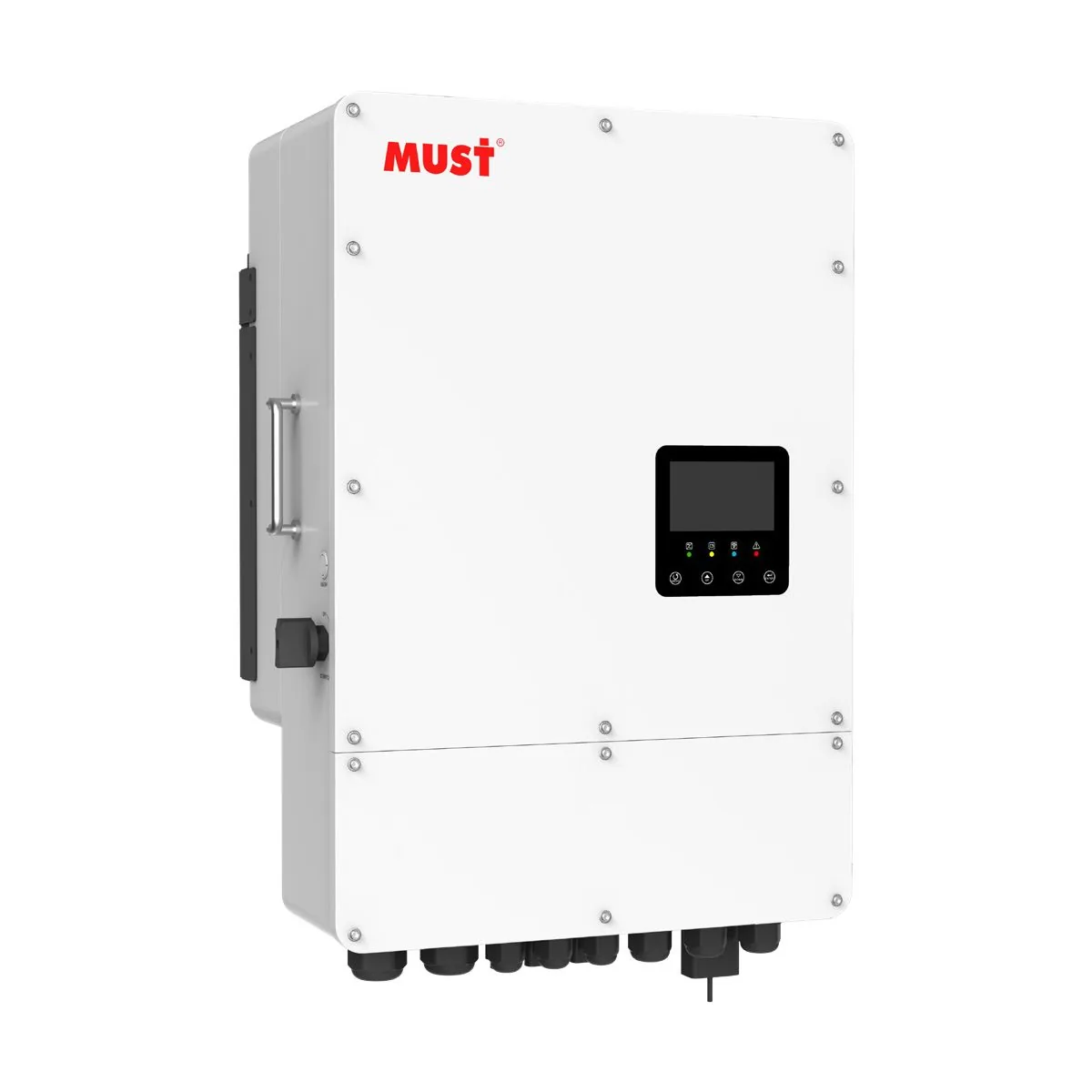

MUST PH11-8KL1-EU — гибридный инвертор 8 кВт

мощность: 8 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 10,4 кВт

Цена по запросу

Под заказ

Однофазный гибрид MUST на 8 кВт под батарею 48 В: массив до 10,4 кВт, ток заряда до 190 А. Корпус 426×526×255 мм и 29 кг; батарею подбираем по списку совместимости MUST.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
Все инверторы 8 кВт — гибридные, сетевые и автономные

Ток заряда до 250 А
КПД 97,6 %

Описание PH11-8KL1-EU

MUST PH11-8KL1-EU — однофазный гибридный инвертор на 8 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на большой дом с однофазным вводом, где на резервной линии электроплита, бойлер или насосы.

В серии PH11 L1 у нас модели от 8 до 12 кВт. Ближайшие по мощности: PH11-10KL1-EU — 10 кВт, ток заряда 220 А, панели до 13 кВт.

Как работает серия PH11 L1

Принцип работы и функции у моделей серии PH11 L1 одинаковые — они разобраны в описании PH11-10KL1-EU. Ниже — то, что отличает именно PH11-8KL1-EU: батарея, панели, мощность и установка.

Батарея

Батарея — 40–60 В. С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 190 А, это около 9,7 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 168 А: например, 2 модуля с током разряда 100 А или батарея с током от 168 А. Подтверждённых пар с батареями каталога пока нет — батарею подберём по списку совместимости производителя.

Солнечные панели

Допустимая мощность панелей — до 10,4 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни.

Мощность и нагрузка

Номинальная мощность — 8 кВт.

Параллельная работа

До 16 инверторов работают как одна система — с сетью и без неё; батареи подключаются параллельно.

Установка и эксплуатация

Корпус IP65. Рабочая температура — -40–60 °C, снижение мощности выше 45 °C. Габариты 426×526×255 мм, масса 29 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: страница PH1100 EU Series (однофазная, 8–12 кВт) на mustsolar.com.

Серия MUST PH11 L1

Однофазные гибриды MUST на 8–12 кВт под батарею 48 В: допустимый массив на 30 % больше номинала, ток заряда от 190 до 250 А, КПД 97,6 %.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PH11-8KL1-EU	8 кВт	1	48 В	10,4 кВт	Цена по запросу
PH11-10KL1-EU	10 кВт	1	48 В	13 кВт	Цена по запросу
PH11-12KL1-EU	12 кВт	1	48 В	15,6 кВт	Цена по запросу

Аналоги других брендов

Характеристика	MUST PH11-8KL1-EU	Deye SUN-8K-SG01LP1-EU	Growatt SPE 8000ES
Мощность	8 кВт	8 кВт	8 кВт
Массив до	10,4 кВт	10,4 кВт	10 кВт
MPPT	—	2	2
Ток заряда	190 А	190 А	190 А
Цена	Цена по запросу	259 900 ₽	214 000 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PH11-8KL1-EU

Обозначение у производителя — PH11-8KL1-EU. В прайсах и объявлениях пишут также: PH11-8KL1, PH11 8KL1 EU, PH11 8KL1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	8000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	10400 Вт
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	40–60 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	190 А
Связь с BMS	RS485/CAN
Общие
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	-40–60 °C, снижение мощности выше 45 °C
Габариты	426×526×255 мм
Масса	29 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы PH11-8KL1-EU

Даташит MUST PH11-8KL1-EU (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 10400 Вт — это 17 панелей по 605 Вт. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 190 А на шине 51,2 В — около 9,7 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 34,8 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 168 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PH11 L1 не подойдут и что взять вместо них — на странице PH11-10KL1-EU.

PH11-8KL1-EU или PH11-10KL1-EU

Характеристика	PH11-8KL1-EU	PH11-10KL1-EU
Номинальная мощность AC	8000 Вт	10000 Вт
Макс. мощность массива	10400 Вт	13000 Вт
Макс. ток заряда	190 А	220 А
Габариты	426×526×255 мм	446×576×254 мм
Масса	29 кг	31 кг
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

8 кВт, подходит к однофазному вводу 220 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На одной фазе это около 35 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 10400 Вт, это 17 панелей по 605 Вт.
