MUST · Однофазные гибридные инверторы · PH18-3024 PRO

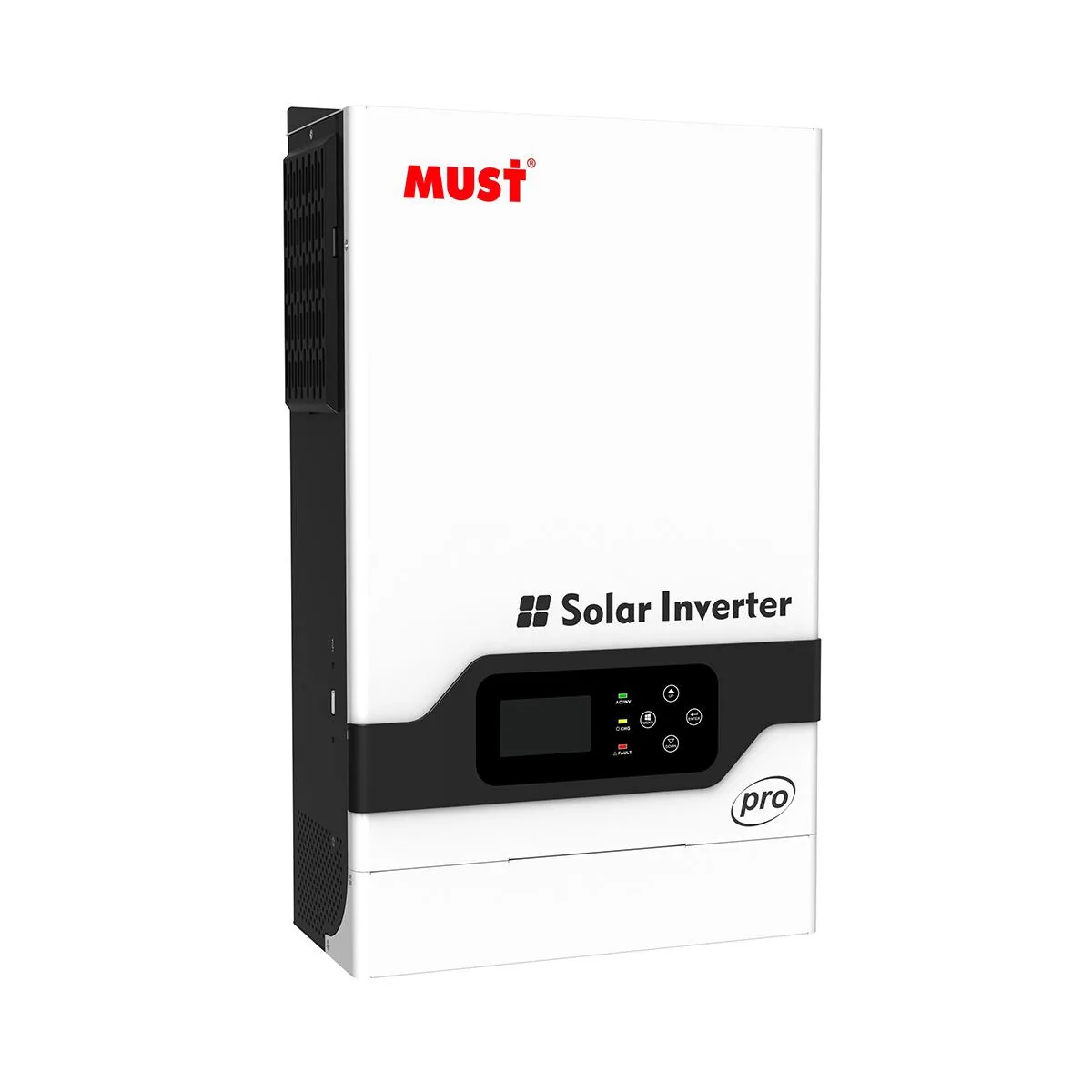

MUST PH18-3024 PRO — гибридный инвертор 3 кВт

мощность: 3 кВт
фазность: 1 фаза
батарея: 24 В
панели до: 4 кВт

52 700 ₽

Под заказ

Вопрос в Telegram

Гибрид MUST на 3 кВт под батарею 24 В: массив до 4 кВт, ток заряда от сети до 60 А. Переход на батарею — 10 мс в режиме UPS и 20 мс в режиме APL.

Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия

Описание PH18-3024 PRO

MUST PH18-3024 PRO — однофазный гибридный инвертор на 3 кВт под батарею 24 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Подходит для частного дома и дачи с однофазным вводом: резерв для котла, насоса, холодильника и света.

В серии PH18 PRO у нас модели от 3 до 10 кВт. Ближайшие по мощности: PH18-5248 PRO — 5,2 кВт, ток заряда 80 А, панели до 5 кВт.

Как работает серия PH18 PRO

Принцип работы и функции у моделей серии PH18 PRO одинаковые — они разобраны в описании PH18-5248 PRO. Ниже — то, что отличает именно PH18-3024 PRO: батарея, панели, мощность и установка.

Батарея

Батарея — 24 В. Ток заряда и разряда — до 80 А, это около 2 кВт со стороны батареи. Номинал инвертора — 3 кВт, поэтому от одной батареи, без солнца и сети, он отдаст немного меньше: ток ограничен 80 А. Полную мощность даёт вместе с панелями. Подтверждённых пар с батареями каталога пока нет — батарею подберём по списку совместимости производителя.

Солнечные панели

Допустимая мощность панелей — до 4 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. Рабочий диапазон 150–430 В, предельное напряжение цепочки 450 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 6 (3,9 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 8.

Мощность и нагрузка

Номинальная мощность — 3 кВт. Без сети инвертор кратковременно выдаёт до 6 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Установка и эксплуатация

Рабочая температура — 0…50 °C. Габариты 322×486×134 мм.

Цифры — из характеристик модели, функции — по документам производителя: страницы PH1800 PRO Series 3–5,5 кВт и 8–10 кВт на mustsolar.com.

Серия MUST PH18 PRO

Однофазные гибриды MUST на 3–10 кВт под батарею 24 или 48 В с солнечным входом до 450 В и током заряда до 200 А. Модель PH18-5248 PRO есть в списке совместимости Dyness: пары с низковольтными модулями Dyness отмечены в карточке.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PH18-3024 PRO	3 кВт	1	24 В	4 кВт	52 700 ₽
PH18-5248 PRO	5,2 кВт	1	48 В	5 кВт	74 400 ₽
PH18-8048 PRO	8 кВт	1	48 В	—	58 800 ₽
PH18-10048 PRO	10 кВт	1	48 В	—	58 800 ₽

Аналоги других брендов

Характеристика	MUST PH18-3024 PRO	Deye SUN-3K-SG04LP1-24-EU-SM1
Мощность	3 кВт	3 кВт
Массив до	4 кВт	6 кВт
MPPT	—	1
Ток заряда	80 А	140 А
Цена	52 700 ₽	113 300 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PH18-3024 PRO

Обозначение у производителя — PH18-3024 PRO. В прайсах и объявлениях пишут также: PH18 3024 PRO, PH18-3024PRO.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	6000 Вт
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс (UPS / VDE4105) / 20 мс (APL)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	4000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	450 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–430 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	24 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	80 А
Ток заряда от сети что это значит Какой ток инвертор может направить в аккумулятор из сети, например ночью по дешёвому тарифу или после долгого отключения.	60 А
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	80 А
Общие
КПД инвертора	90 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…50 °C
Габариты	322×486×134 мм

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 4000 Вт — это 6 панелей по 605 Вт. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 80 А на шине 25,6 В — около 2 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 13 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 126 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PH18 PRO не подойдут и что взять вместо них — на странице PH18-5248 PRO.

PH18-3024 PRO или PH18-5248 PRO

Характеристика	PH18-3024 PRO	PH18-5248 PRO
Номинальная мощность AC	3000 Вт	5200 Вт
Пиковая мощность	6000 Вт	10400 Вт
Макс. мощность массива	4000 Вт	5000 Вт
Напряжение батареи	24 В	48 В
Габариты	322×486×134 мм	309×505×147 мм
Цена	52 700 ₽	74 400 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 21 700 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

3 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 13 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 6 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 4000 Вт, это 6 панелей по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 450 В; сколько модулей в неё встанет, посчитано в описании ниже.
