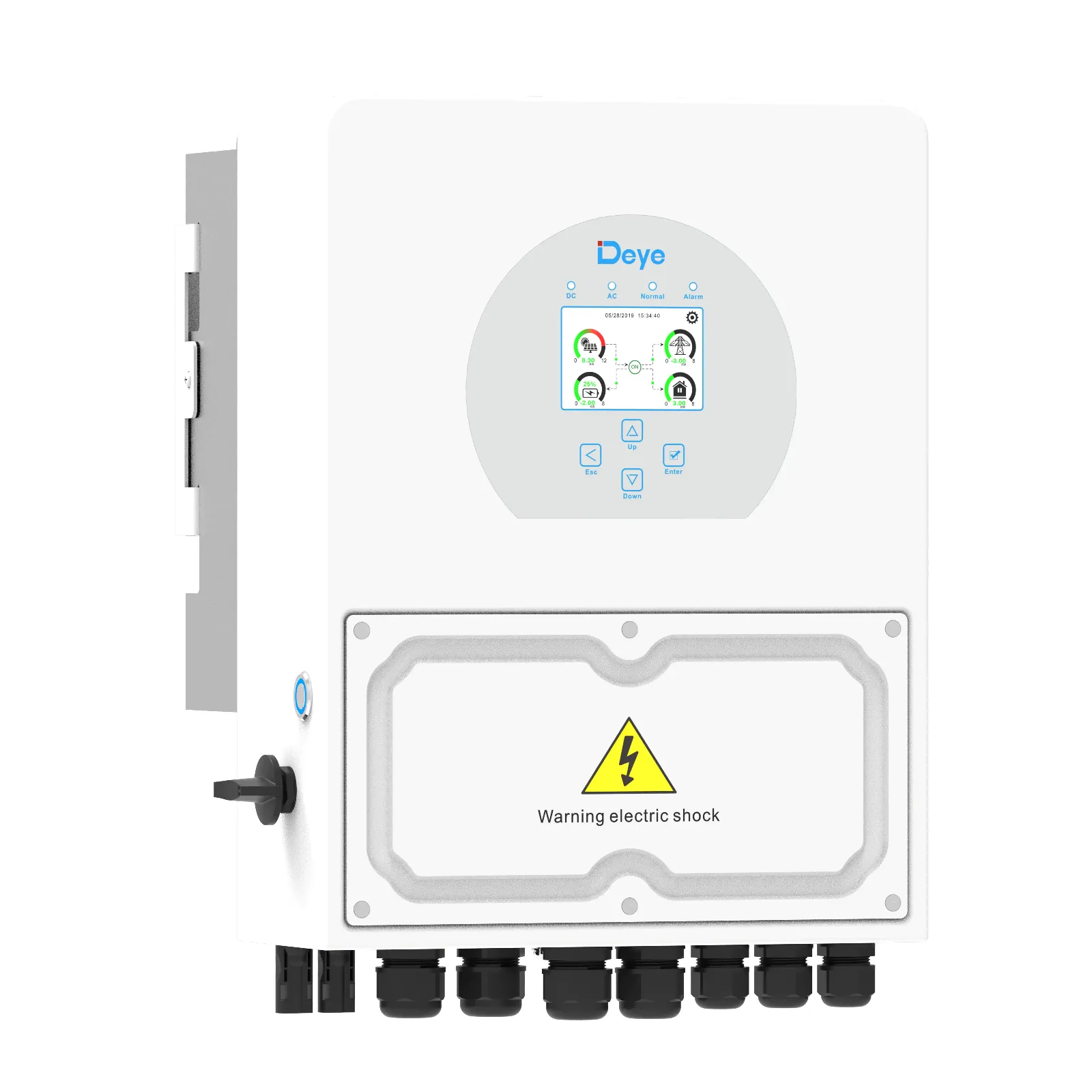

Deye SUN-3K-SG04LP1-EU — гибридный инвертор 3 кВт

мощность: 3 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 6 кВт
трекеров MPPT: 1

143 700 ₽

В наличии · 1 шт

Собрать систему

Базовый трёхкиловаттный гибрид под батарею 48 В в корпусе 330×433×228 мм и 17 кг: один трекер, массив до 6 кВт, ток заряда до 70 А, охлаждение без вентилятора. Хватает на резервную линию небольшого дома — свет, холодильник, котёл, роутер. Раньше модель выпускалась в исполнении SM1 — в корпусе 376×470×241,5 мм и 17,6 кг, с шумом до 45 дБ; входы панелей и батареи у него те же.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
21 совместимая модель по документам производителей

Панели до двойной мощности инвертора
Вход для генератора
КПД до 97,6 %

Описание SUN-3K-SG04LP1-EU

Deye SUN-3K-SG04LP1-EU — однофазный гибридный инвертор на 3 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Подходит для частного дома и дачи с однофазным вводом: резерв для котла, насоса, холодильника и света.

В серии SG04LP1 у нас модели от 3 до 6 кВт. Ближайшие по мощности: SUN-3.6K-SG04LP1-EU-SM2 — 3,6 кВт, ток заряда 90 А, панели до 7,2 кВт.

Как работает серия SG04LP1

Принцип работы и функции у моделей серии SG04LP1 одинаковые — они разобраны в описании SUN-3.6K-SG04LP1-EU-SM2. Ниже — то, что отличает именно SUN-3K-SG04LP1-EU: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). Ток заряда и разряда — до 70 А, это около 3,6 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 63 А: например, 1 модуль с током разряда 100 А или батарея с током от 63 А. В официальном списке совместимости для этой модели — 21 батарея (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 6 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 1 трекер MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 9 (5,8 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 9.

Мощность и нагрузка

Номинальная мощность — 3 кВт, максимальная — 3,3 кВА. Без сети инвертор кратковременно выдаёт до 6 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

Несколько инверторов объединяются в одну систему — с сетью и без неё. Так наращивают мощность или собирают три фазы из однофазных моделей; батареи тоже подключаются параллельно.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Уровень шума по паспорту <30 дБ. Габариты 330×433×228 мм, масса 17 кг. Связь — Wi-Fi, RS485, CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(3.6-6)K-SG04LP1-EU-SM2.

Соберите систему с SUN-3K-SG04LP1-EU

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

21 модель · по спискам производителей

Серия Deye SG04LP1

Младшая серия однофазных гибридов Deye на 3–6 кВт под батарею 48 В; трёхкиловаттная модель есть и в исполнении под батарею 24 В. Массив панелей допускается до двух номиналов инвертора, цепочки — до 500 В. У моделей до 3,6 кВт один вход MPPT, у 5 и 6 кВт — два. Серия рассчитана на резерв частного дома с газовым котлом и небольшую солнечную станцию.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-3K-SG04LP1-24-EU-SM1	3 кВт	1	24 В	6 кВт	113 300 ₽
SUN-3K-SG04LP1-EU	3 кВт	1	48 В	6 кВт	143 700 ₽
SUN-3.6K-SG04LP1-EU-SM2	3,6 кВт	1	48 В	7,2 кВт	144 300 ₽
SUN-5K-SG04LP1-EU-SM2	5 кВт	1	48 В	10 кВт	140 200 ₽
SUN-6K-SG04LP1-EU-SM2	6 кВт	1	48 В	12 кВт	145 200 ₽

Аналоги других брендов

Характеристика	Deye SUN-3K-SG04LP1-EU	MUST PH18-3024 PRO
Мощность	3 кВт	3 кВт
Массив до	6 кВт	4 кВт
Ток заряда	70 А	80 А
Цена	143 700 ₽	52 700 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-3K-SG04LP1-EU

Обозначение у производителя — SUN-3K-SG04LP1-EU. В прайсах и объявлениях пишут также: SUN-3K-SG04LP1, SUN 3K SG04LP1 EU, SUN 3K SG04LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	3300 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	6000 Вт, 10 с
Транзит сети на нагрузку что это значит Какой ток инвертор может пропустить из сети к нагрузке через себя. Если нагрузка больше, её подключают к сети в щите, мимо инвертора.	35 А
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	6000 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	4800 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	370 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	18
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	27
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	1
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	1
Аккумулятор
Тип батареи	LiFePO4 / AGM / GEL
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	70 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	70 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	1
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	330×433×228 мм
Масса	17 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
КПД (евро) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	96,5 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C
Охлаждение	естественное, без вентилятора
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<30 дБ
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	WIFI, RS485, CAN
Дисплей	ЖК-дисплей

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG04LP1 — что значит и что делать.

Документы SUN-3K-SG04LP1-EU

Даташит Deye SUN-3K-SG04LP1-EU (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-3K-SG04LP1-EU (англ.)PDF, 11,3 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Как быстро заряжается батарея

Ток заряда до 70 А на шине 51,2 В — около 3,6 кВт в батарею. Один модуль B4850 принимает до 50 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 2 модулями. На пределе модуль набирает 2,16 кВт·ч не быстрее чем за 0,8 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 13 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 63 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

«Сколько панелей подключить» — так же, как у SUN-3K-SG04LP1-24-EU-SM1: значение у этих моделей совпадает.

Когда модели серии SG04LP1 не подойдут и что взять вместо них — на странице SUN-3.6K-SG04LP1-EU-SM2.

SUN-3K-SG04LP1-EU или SUN-3K-SG04LP1-24-EU-SM1

Характеристика	SUN-3K-SG04LP1-EU	SUN-3K-SG04LP1-24-EU-SM1
Напряжение батареи	48 В (диапазон 40–60 В)	20–30 В
Макс. ток заряда	70 А	140 А
Макс. ток разряда	70 А	140 А
Габариты	330×433×228 мм	376×470×241.5 мм
Масса	17 кг	17,6 кг
КПД (макс.)	97,6 %	97.6%
Цена	143 700 ₽	113 300 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 30 400 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

3 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 13 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 6 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 6000 Вт, это 9 панелей по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
