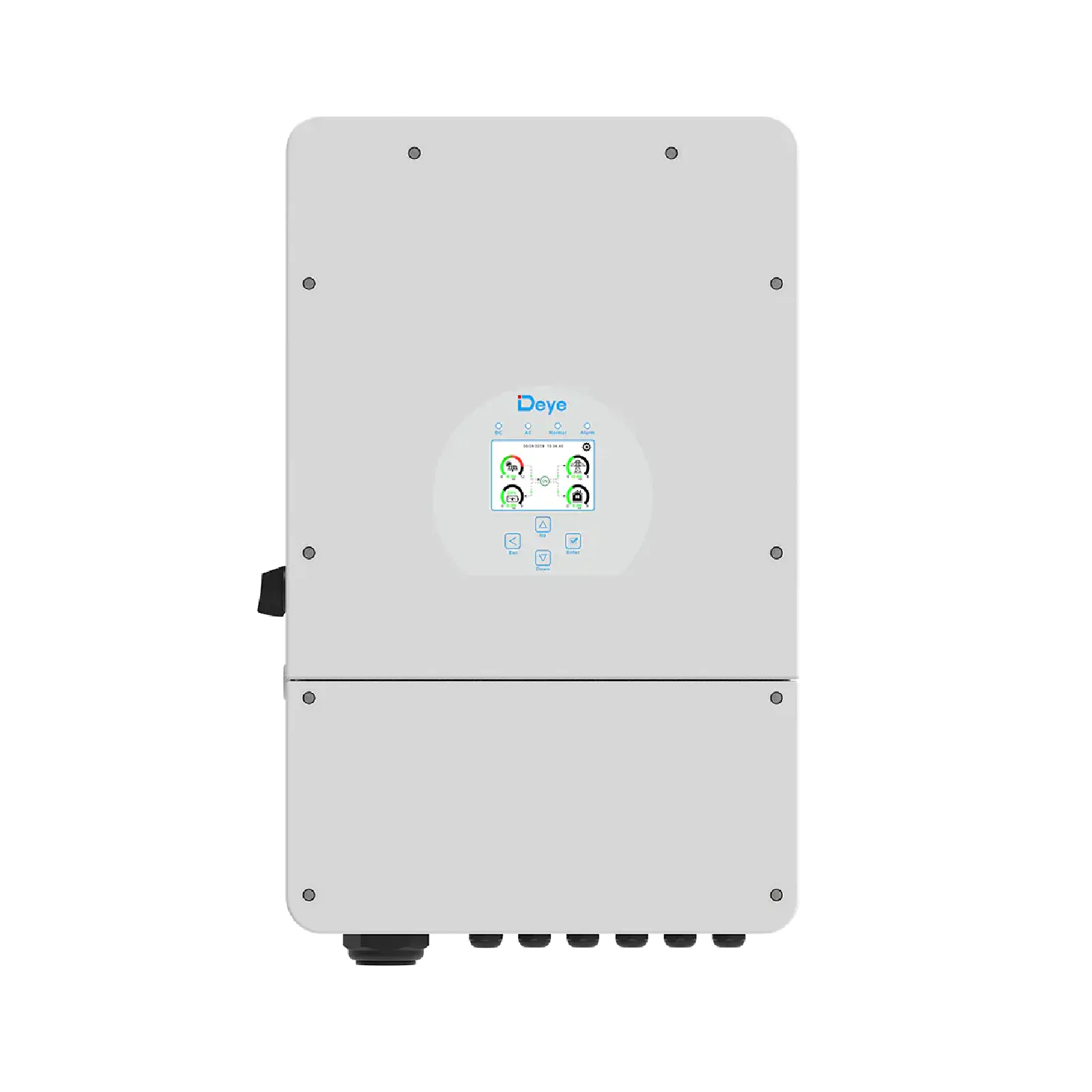

Deye SUN-10K-SG02LP1-EU-AM3-P — гибридный инвертор 10 кВт

мощность: 10 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 20 кВт
трекеров MPPT: 3

272 300 ₽

В наличии · 1 шт

Собрать систему

Однофазный гибрид на 10 кВт с тремя трекерами — удобно, когда панели стоят на трёх скатах с разной ориентацией. Массив до 20 кВт, ток заряда до 220 А; подтверждённой пары с батареями каталога пока нет.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
4 совместимые модели по документам производителей
Все инверторы 10 кВт — гибридные, сетевые и автономные

Три входа MPPT
Панели до двойной мощности инвертора
Вход для генератора

Описание SUN-10K-SG02LP1-EU-AM3-P

Deye SUN-10K-SG02LP1-EU-AM3-P — однофазный гибридный инвертор на 10 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на большой дом с однофазным вводом, где на резервной линии электроплита, бойлер или насосы.

В серии SG02LP1 у нас модели от 10 до 12 кВт. Ближайшие по мощности: SUN-12K-SG02LP1-EU-AM3-P — 12 кВт, ток заряда 250 А, панели до 24 кВт.

Как работает

Днём панели питают нагрузку, излишек заряжает батарею; что остаётся, отдаётся в сеть — или выдача ограничивается до нуля по датчику на вводе.
Вечером и ночью нагрузку питает батарея; заряд от сети можно перенести на ночной тариф по расписанию.
При отключении сети резервная линия продолжает работать от батареи и панелей; сеть вернулась — инвертор сам переходит обратно.
Пока сеть есть, через инвертор на резервную линию из сети проходит до 60 А — нагрузка не ограничена его собственной мощностью.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 220 А, это около 11,3 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 210 А: например, 3 модуля с током разряда 100 А или батарея с током от 210 А. В официальном списке совместимости для этой модели — 4 батареи (Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 20 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 3 трекера MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Рабочий ток — до 32 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 30 штук (19,5 кВт).

Мощность и нагрузка

Номинальная мощность — 10 кВт, максимальная — 11 кВА. Без сети инвертор кратковременно выдаёт до 20 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Возможности

Расписание на 6 периодов суток. В сутках задаётся до шести интервалов: когда заряжать батарею от сети или генератора и до какого уровня разряжать. Дни недели выбираются отдельно. Батарея заряжается ночью по дешёвому тарифу и отдаёт энергию вечером, когда тариф дорогой.
Сглаживание пиков потребления. Потребление из сети держится в заданном лимите, недостающее добирается из батареи и панелей. Выход, когда выделенной мощности не хватает, а увеличить её дорого или долго. Если батареи и солнца мало, лимит временно превышается — объект не отключится.
Генератор с автозапуском. На объекте без сети к отдельному входу подключается генератор: он заряжает батарею, в том числе по расписанию, а сухой контакт на плате запускает дизель-генератор автоматически.
«Умная нагрузка». Порт генератора можно сделать отдельным выходом: он включает бойлер, насос или обогреватель, когда батарея заряжена и солнца в избытке, и отключает их, когда заряд падает до заданного уровня.
Подключение готовой станции. К порту генератора подключается сетевой инвертор или микроинверторы уже работающей станции: их выработка тоже пойдёт на заряд батареи и в дом — старое оборудование не придётся менять.
Сенсорный экран, IP65 и Wi-Fi. Настройки и режимы — на цветном сенсорном дисплее, корпус с защитой IP65, выработка и заряд батареи видны в приложении через Wi-Fi.
Защита от дуги — опция. Детектор дугового пробоя в цепях панелей (AFCI) доступен как опция: он отключает цепь при искрении в разъёмах или повреждённом кабеле.

Параллельная работа

Несколько инверторов объединяются в одну систему — с сетью и без неё. Так наращивают мощность или собирают три фазы из однофазных моделей; батареи тоже подключаются параллельно.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Уровень шума по паспорту <45 дБ. Габариты 420×670×233 мм, масса 35,6 кг. Допустимая высота установки — до 2000 м. Связь — Wi-Fi, RS485, CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(10-12)K-SG02LP1-EU-AM3-P.

Соберите систему с SUN-10K-SG02LP1-EU-AM3-P

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

4 модели · по спискам производителей

Dyness DL5.0C 4,61 кВт·ч полезной 146 000 ₽ Dyness Powerbox G2 9,73 кВт·ч полезной 335 700 ₽ Dyness DL5.0F 4,86 кВт·ч полезной 122 000 ₽ Dyness PowerBrick SC 15,28 кВт·ч полезной 330 000 ₽

Серия Deye SG02LP1

Однофазные гибриды на 10 и 12 кВт под батарею 48 В с тремя входами MPPT. Допустимый массив — до 20 и 24 кВт панелей, цепочки до 500 В, ток заряда 220 и 250 А. Для официального списка совместимых батарей Deye эта серия пока не подтверждена — пары в карточках не указаны.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-10K-SG02LP1-EU-AM3-P	10 кВт	1	48 В	20 кВт	272 300 ₽
SUN-12K-SG02LP1-EU-AM3-P	12 кВт	1	48 В	24 кВт	311 400 ₽

Аналоги других брендов

Характеристика	Deye SUN-10K-SG02LP1-EU-AM3-P	Growatt SPE 10000ES	MUST PH11-10KL1-EU
Мощность	10 кВт	10 кВт	10 кВт
Массив до	20 кВт	12,5 кВт	13 кВт
MPPT	3	2	—
Ток заряда	220 А	220 А	220 А
Цена	272 300 ₽	246 400 ₽	Цена по запросу

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-10K-SG02LP1-EU-AM3-P

Обозначение у производителя — SUN-10K-SG02LP1-EU-AM3-P. В прайсах и объявлениях пишут также: SUN-10K-SG02LP1, SUN-10K-SG02LP1-EU, SUN 10K SG02LP1 EU AM3 P, SUN 10K SG02LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	10000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	11000 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 % от номинала
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Макс. ток AC что это значит Наибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению.	50/47.9 А
Номинальное напряжение	220/230 В 0.85Un-1.1Un L+N+PE
Номинальный ток AC что это значит Ток на стороне переменного тока при номинальной мощности. От него выбирают вводной автомат и сечение кабеля до щита.	45.5/43.5 А
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	20000 Вт, 10 с
Транзит сети на нагрузку что это значит Какой ток инвертор может пропустить из сети к нагрузке через себя. Если нагрузка больше, её подключают к сети в щите, мимо инвертора.	60 А
Частота сети что это значит Частота, с которой инвертор умеет работать. В российских сетях она составляет 50 Гц.	50/45-55, 60/55-65 Гц
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	20000 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	16000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	370 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	32+32+32
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	60+60+60
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	3
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2+2
Аккумулятор
Тип батареи	LiFePO4 / AGM / GEL
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	220 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	220 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	1
Обмен с BMS что это значит Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Нужен кабель связи (CAN или RS485) и совместимый протокол.	автоадаптация к BMS
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	420×670×233 мм
Масса	35,6 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	2000 м
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без развязки по PV, с развязкой по АКБ
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<45 дБ
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Интерфейсы
Дисплей	ЖК-дисплей
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	WIFI, RS485, CAN
КПД
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97.6%
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG02LP1 — что значит и что делать.

Документы SUN-10K-SG02LP1-EU-AM3-P

Инструкция по эксплуатации Deye SUN-10K-SG02LP1-EU-AM3-P (англ.)PDF, 8,4 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 20000 Вт — это 33 панели по 605 Вт, то есть примерно по 11 на каждый из 3 трекеров. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 220 А на шине 51,2 В — около 11,3 кВт в батарею. Один модуль DL5.0C принимает до 75 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 3 модулями. На пределе модуль набирает 4,61 кВт·ч не быстрее чем за 1,2 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 43,5 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 210 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители: насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу. Посмотреть трёхфазную модель: SUN-10K-SG04LP3-EU →
Панелей планируется больше чем на 20 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: SUN-12K-SG06LP1-EU-CM3 →

SUN-10K-SG02LP1-EU-AM3-P или SUN-12K-SG02LP1-EU-AM3-P

Характеристика	SUN-10K-SG02LP1-EU-AM3-P	SUN-12K-SG02LP1-EU-AM3-P
Номинальная мощность AC	10000 Вт	12000 Вт
Макс. мощность AC	11000 ВА	13200 ВА
Макс. мощность массива	20000 Вт	24000 Вт
Макс. входная мощность PV	16000 Вт	19200 Вт
Макс. ток заряда	220 А	250 А
Макс. ток разряда	220 А	250 А
Цена	272 300 ₽	311 400 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 39 100 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

10 кВт, подходит к однофазному вводу 220 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На одной фазе это около 43 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 20 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 20000 Вт, это 33 панели по 605 Вт. Трекеров 3, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.

Можно ли отдавать излишки в сеть?

Да, и её же можно запретить: при нулевой выдаче инвертор по датчику тока на вводе отдаёт ровно столько, сколько потребляет дом. По мощности 10 кВт модель укладывается в предел микрогенерации 2026 года — до 50 кВт выдачи в сеть для граждан и до 150 кВт для организаций и ИП. Чтобы продавать излишки, объект оформляют как микрогенерацию: заявка в сетевую организацию, прибор учёта в обе стороны и договор с гарантирующим поставщиком.

Можно ли поставить инвертор сейчас, а батарею докупить потом?

Да. Гибрид без батареи работает как сетевой, модули добавляются позже. Сразу стоит проложить батарейный кабель нужного сечения и поставить защиту под будущую ёмкость — переделка щита обойдётся дороже.
