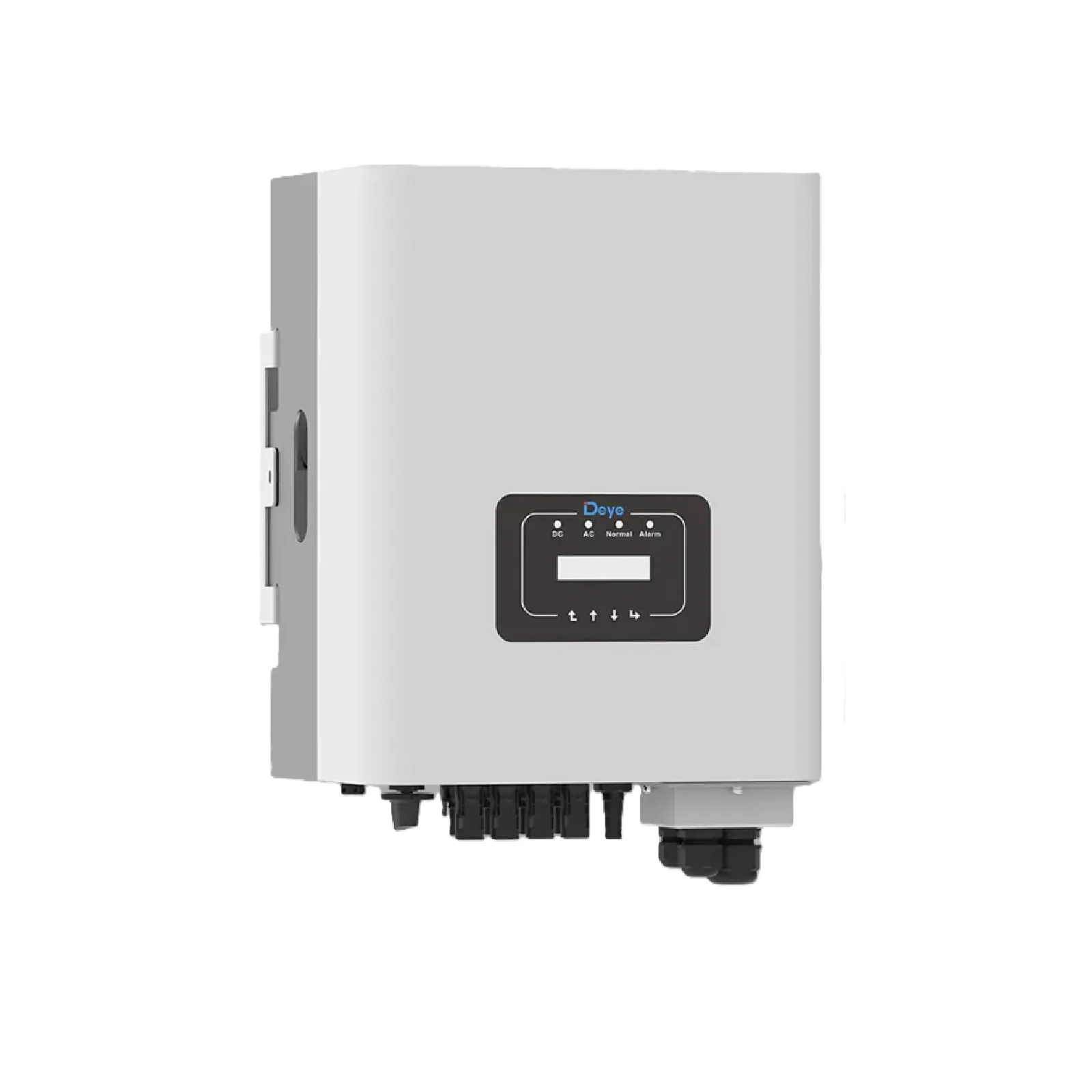

Deye SUN-10K-G02P1-EU-AM2 — сетевой инвертор 10 кВт

мощность: 10 кВт
фазность: 1 фаза
панели до: 15 кВт
трекеров MPPT: 2

96 500 ₽

В наличии · 4 шт

Вопрос в Telegram

10 кВт на одну фазу — модель серии G02P1: массив до 15 кВт на двух трекерах, КПД до 97,7 %, охлаждение без вентилятора. Для однофазного ввода с большой дневной нагрузкой; мощность подключения стоит сверить с сетевой организацией.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
Все инверторы 10 кВт — гибридные, сетевые и автономные

До 10 кВт на одной фазе
КПД до 98,2 %
Два входа MPPT

Описание SUN-10K-G02P1-EU-AM2

Deye SUN-10K-G02P1-EU-AM2 — однофазный сетевой инвертор на 10 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Рассчитан на дом с большой дневной нагрузкой на однофазном вводе.

В серии G02P1 у нас модели от 8 до 10 кВт. Ближайшие по мощности: SUN-8K-G02P1-EU-AM2 — 8 кВт, панели до 10,4 кВт.

Как работает серия G02P1

Принцип работы и функции у моделей серии G02P1 одинаковые — они разобраны в описании SUN-8K-G02P1-EU-AM2. Ниже — то, что отличает именно SUN-10K-G02P1-EU-AM2: батарея, панели, мощность и установка.

Солнечные панели

Допустимая мощность панелей — до 15 кВт, в 1,5 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 70–500 В, запуск от 80 В, предельное напряжение цепочки 550 В. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 23 штук (14,9 кВт).

Мощность и нагрузка

Номинальная мощность — 10 кВт, максимальная — 11 кВА.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −25…+60 °C, снижение мощности выше 45 °C. Габариты 330×410×213,5 мм, масса 14,8 кг. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-8K-G02P1-EU-AM2.

Серия Deye G02P1

Однофазные сетевые инверторы на 8 и 10 кВт с двумя входами MPPT и массивом на 30 % больше номинала. КПД — до 98,2 %. Для крупных станций на однофазном вводе.

Модель	Мощность	Фазы	Панели до	Цена
SUN-8K-G02P1-EU-AM2	8 кВт	1	10,4 кВт	76 200 ₽
SUN-10K-G02P1-EU-AM2	10 кВт	1	15 кВт	96 500 ₽

Характеристики SUN-10K-G02P1-EU-AM2

Обозначение у производителя — SUN-10K-G02P1-EU-AM2. В прайсах и объявлениях пишут также: SUN-10K-G02P1, SUN-10K-G02P1-EU, SUN 10K G02P1 EU AM2, SUN 10K G02P1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	10000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	11000 ВА
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	15000 Вт
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	550 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	70–500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	80 В
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2
Общие
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,7 %
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
КПД (евро) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	97,2 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−25…+60 °C, снижение мощности выше 45 °C
Охлаждение	естественное, без вентилятора
Габариты	330×410×213,5 мм
Масса	14,8 кг

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы SUN-10K-G02P1-EU-AM2

Даташит Deye SUN-10K-G02P1-EU-AM2 (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-10K-G02P1-EU-AM2 (англ.)PDF, 5,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 15000 Вт — это 24 панели по 605 Вт, то есть примерно по 12 на каждый из 2 трекеров. Массив в 1,5 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 43,5 А: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии G02P1 не подойдут и что взять вместо них — на странице SUN-8K-G02P1-EU-AM2.

SUN-10K-G02P1-EU-AM2 или SUN-8K-G02P1-EU-AM2

Характеристика	SUN-10K-G02P1-EU-AM2	SUN-8K-G02P1-EU-AM2
Номинальная мощность AC	10000 Вт	8000 Вт
Число фаз	1 (230 В)	L/N/PE
Макс. мощность массива	15000 Вт	10400 Вт
КПД (макс.)	97,7 %	97.7%
Макс. мощность AC	11000 ВА	8800 ВА
Количество входов на MPPT	2+2	1+2
Цена	96 500 ₽	76 200 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 20 300 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

10 кВт, подходит к однофазному вводу 220 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На одной фазе это около 43 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 15000 Вт, это 24 панели по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 550 В; сколько модулей в неё встанет, посчитано в описании ниже.
