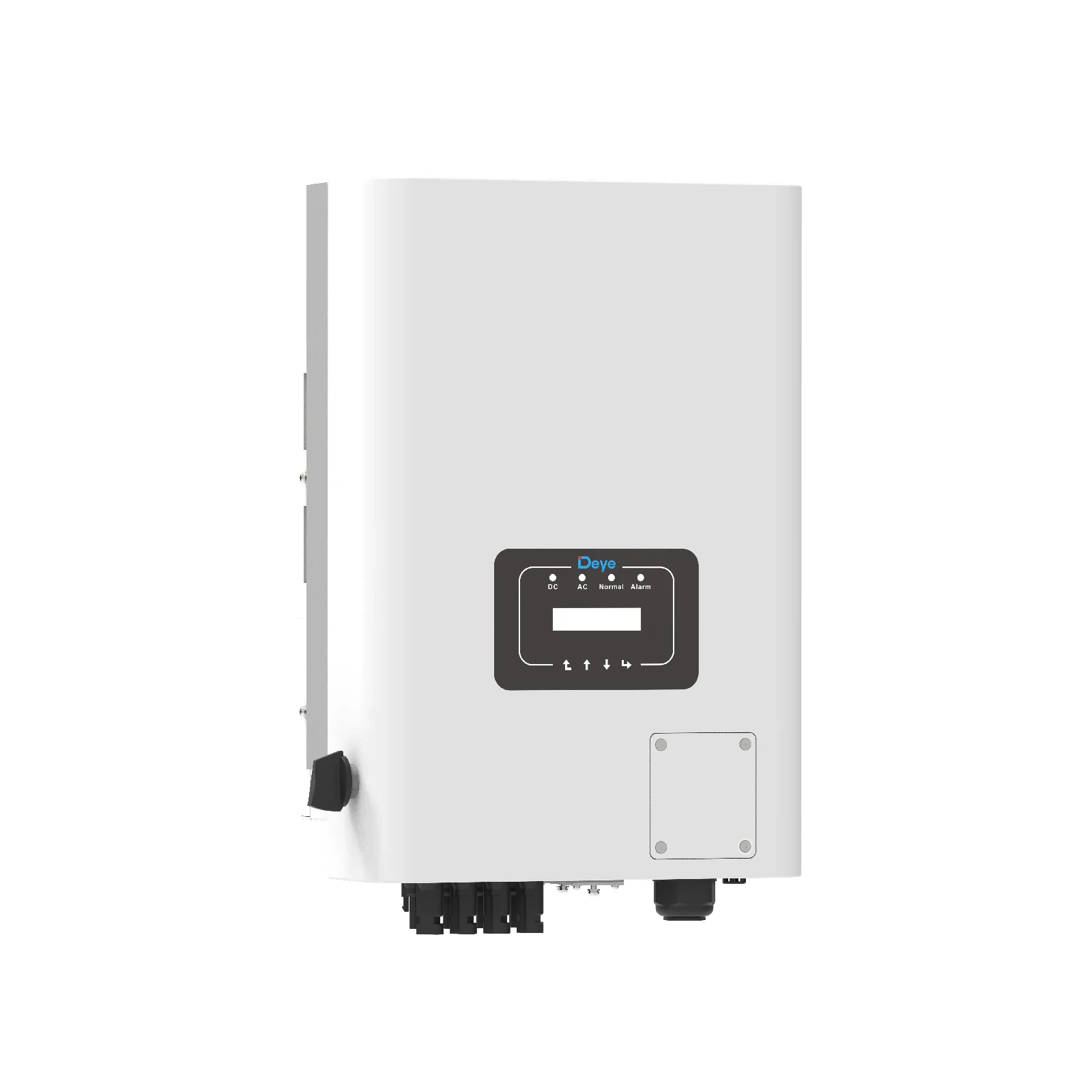

Deye SUN-20K-G05 — сетевой инвертор 20 кВт

мощность: 20 кВт
фазность: 3 фазы
панели до: 26 кВт
трекеров MPPT: 2

117 100 ₽

В наличии · 1 шт

Вопрос в Telegram

Трёхфазный сетевой инвертор на 20 кВт весом 20 кг: два трекера, массив до 26 кВт, КПД до 98,5 %. Для частного дома с трёхфазным вводом и небольшого бизнеса.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
Все инверторы 20 кВт — гибридные, сетевые и автономные

Цепочки до 1100 В
КПД до 98,5 %

Описание SUN-20K-G05

Deye SUN-20K-G05 — трёхфазный сетевой инвертор на 20 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Подходит для дома с трёхфазным вводом, мастерской или небольшого бизнеса.

В серии G05 у нас модели от 15 до 25 кВт. Ближайшие по мощности: SUN-15K-G05 — 15 кВт, панели до 22,5 кВт; SUN-25K-G05 — 25 кВт, панели до 32,5 кВт.

Как работает

Днём выработка панелей идёт на нагрузку объекта; что не израсходовано, уходит в сеть.
Если отдавать излишки нельзя или невыгодно, со счётчиком на вводе выдача в сеть ограничивается до нуля или до заданного уровня.
Ночью и в пасмурную погоду объект питается от сети, как обычно.

Солнечные панели

Допустимая мощность панелей — до 26 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 200–1000 В, запуск от 250 В, предельное напряжение цепочки 1100 В. Рабочий ток — до 26 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 19, а всего на инвертор — до 40 штук (26 кВт).

Мощность и нагрузка

Номинальная мощность — 20 кВт, максимальная — 22 кВА.

Возможности

Контроль каждой цепочки — опция. Опционально инвертор отслеживает ток каждой цепочки панелей: сразу видно, где упала выработка из-за тени, грязи или обрыва.
Anti-PID — опция. Опционально — функция против потенциально-индуцированной деградации (PID), из-за которой панели в длинных высоковольтных цепочках со временем теряют мощность.
Мониторинг в приложении. Выработка, потребление, заряд батареи и ошибки видны в приложении через Wi-Fi; там же история работы станции.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Уровень шума по паспорту ≤50 дБ. Габариты 362×527×220 мм, масса 20 кг. Связь — RS485/RS232. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(20-25)K-G05.

Серия Deye G05

Трёхфазные сетевые инверторы на 15, 20 и 25 кВт с двумя входами MPPT, цепочками до 1100 В и КПД до 98,5 %. Модель на 15 кВт — в компактном корпусе на 12 кг с охлаждением без вентилятора. Для больших домов, ферм и небольших коммерческих станций.

Модель	Мощность	Фазы	Панели до	Цена
SUN-15K-G05	15 кВт	3	22,5 кВт	110 600 ₽
SUN-20K-G05	20 кВт	3	26 кВт	117 100 ₽
SUN-25K-G05	25 кВт	3	32,5 кВт	140 400 ₽

Характеристики SUN-20K-G05

Обозначение у производителя — SUN-20K-G05. В прайсах и объявлениях пишут также: SUN 20K G05.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	20000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	22000 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3L/N/PE
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	26000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	1100 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	250 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	200–1000 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	600 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	26+26
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	39+39
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 %
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	362×527×220 мм
Масса	20 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Допустимая влажность	0–100 %
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без гальванической развязки
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	≤50 дБ
Интерфейсы
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232
КПД
КПД (европейский) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	98%
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	98.5%
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%
Защиты
Класс защиты от перенапряжений	тип II (DC), тип II (AC)

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии G05 — что значит и что делать.

Документы SUN-20K-G05

Даташит Deye SUN-20K-G05 (англ.)PDF, 0,2 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-20K-G05 (англ.)PDF, 7 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 26000 Вт — это 42 панели по 605 Вт, то есть примерно по 21 на каждый из 2 трекеров. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 28,9 А на фазу: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

Ввод в дом однофазный. Трёхфазной модели нужны все три фазы, на одной она работать не будет. Посмотреть однофазную модель: SUN-10K-G02P1-EU-AM2 →
Нужен свет при отключениях. Сетевой инвертор по требованиям безопасности выключается вместе с сетью, а батарею подключить к нему нельзя. Посмотреть гибридную модель: SUN-20K-SG05LP3-EU-SM2 →
Панелей планируется больше чем на 26 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: SUN-25K-G05 →

SUN-20K-G05 или SUN-15K-G05

Характеристика	SUN-20K-G05	SUN-15K-G05
Номинальная мощность AC	20000 Вт	15000 Вт
Макс. мощность AC	22000 ВА	16500 ВА
Макс. мощность массива	26000 Вт	22500 Вт
Напряжение запуска	250 В	140 В
Диапазон MPPT	200–1000 В	120–1000 В
Макс. рабочий ток PV	26+26	13+26
Цена	117 100 ₽	110 600 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 6 500 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

20 кВт, подходит к трёхфазному вводу 380 В. По мощности это дом с несколькими мощными потребителями, ферма, мастерская. На каждую фазу приходится около 29 А.

Сколько панелей к нему подключить?

До 26000 Вт, это 42 панели по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 1100 В; сколько модулей в неё встанет, посчитано в описании ниже.

Можно ли отдавать излишки в сеть?

Да, выдача в сеть — основной режим сетевого инвертора. По мощности 20 кВт модель укладывается в предел микрогенерации 2026 года — до 50 кВт выдачи в сеть для граждан и до 150 кВт для организаций и ИП. Чтобы продавать излишки, объект оформляют как микрогенерацию: заявка в сетевую организацию, прибор учёта в обе стороны и договор с гарантирующим поставщиком.

Можно ли поставить инвертор сейчас, а батарею докупить потом?

Нет. Батарейного входа у сетевой модели нет физически. Если резерв может понадобиться, лучше сразу брать гибрид: без батареи он работает как сетевой.
