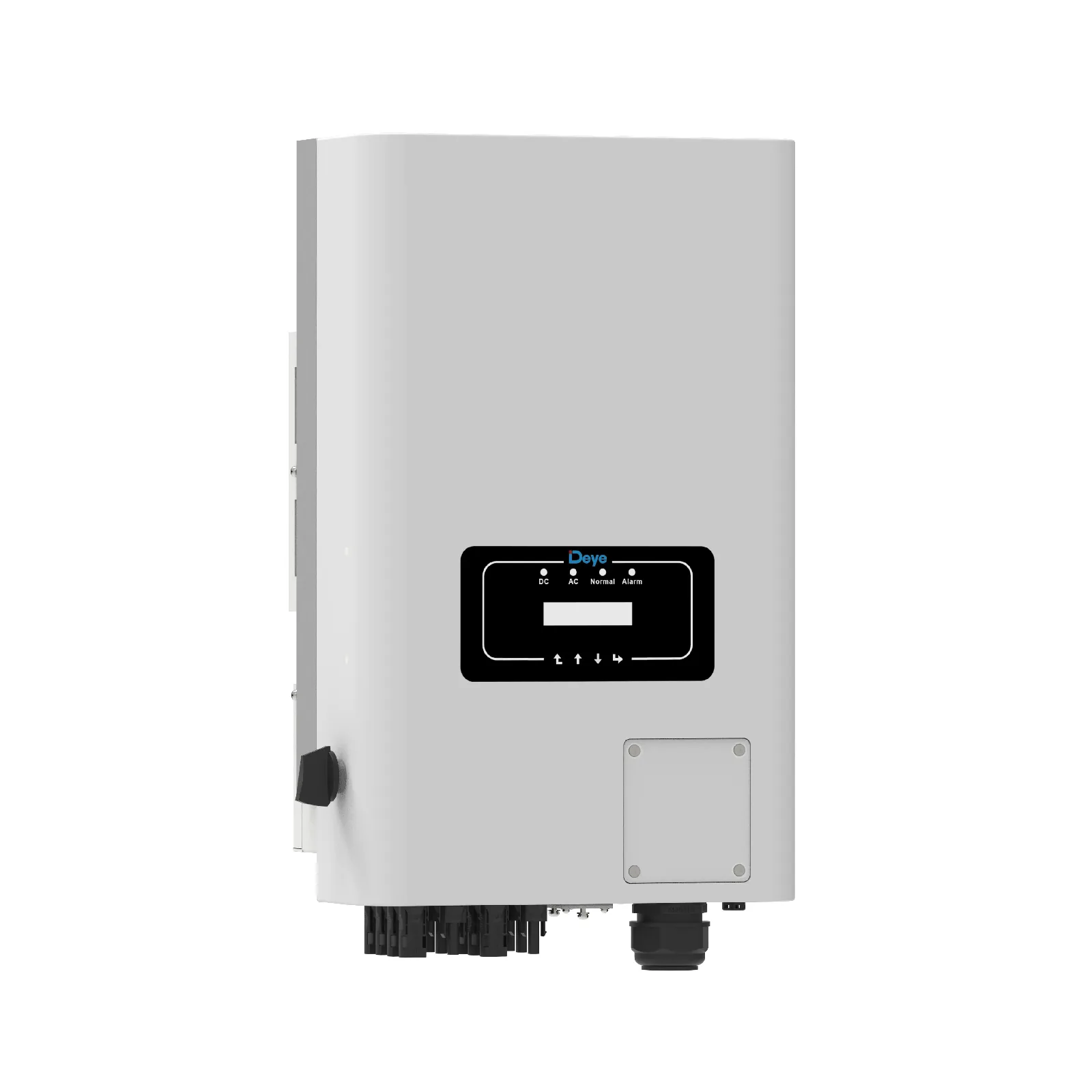

Deye SUN-35K-G04 — сетевой инвертор 35 кВт

мощность: 35 кВт
фазность: 3 фазы
панели до: 52,5 кВт
трекеров MPPT: 2

197 800 ₽

Под заказ

В наличии — ближайшая замена

Deye SUN-36K-G04 36 кВт · панели до 46,8 кВт · 157 000 ₽
Deye SUN-40K-G04 40 кВт · панели до 52 кВт · 229 600 ₽

Тот же тип, фазность и напряжение батареи, мощность не ниже. Подходит ли замена под вашу схему — проверим перед заказом.

Вопрос в Telegram

35 кВт в корпусе 330×572×206 мм и 28,7 кг: массив до 52,5 кВт на двух трекерах, диапазон MPPT 200–1000 В. Для кровельной станции магазина или небольшого цеха.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

До четырёх входов MPPT
КПД до 98,7 %
Цепочки до 1100 В

Описание SUN-35K-G04

Deye SUN-35K-G04 — трёхфазный сетевой инвертор на 35 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Рассчитан на коммерческие и промышленные станции — кровли складов, цехов, торговых центров.

В серии G04 у нас модели от 30 до 50 кВт. Ближайшие по мощности: SUN-33K-G04 — 33 кВт, панели до 49,5 кВт; SUN-36K-G04 — 36 кВт, панели до 46,8 кВт.

Как работает серия G04

Принцип работы и функции у моделей серии G04 одинаковые — они разобраны в описании SUN-36K-G04. Ниже — то, что отличает именно SUN-35K-G04: батарея, панели, мощность и установка.

Солнечные панели

Допустимая мощность панелей — до 52,5 кВт, в 1,5 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 200–1000 В, запуск от 250 В, предельное напряжение цепочки 1100 В. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 19, а всего на инвертор — до 80 штук (52 кВт).

Мощность и нагрузка

Номинальная мощность — 35 кВт, максимальная — 38,5 кВА.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −25…+60 °C, снижение мощности выше 45 °C. Габариты 330×572×206 мм, масса 28,7 кг. Связь — RS485/RS232. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташиты Deye SUN-(30-36)K и (40-50)K-G04.

Серия Deye G04

Трёхфазные сетевые инверторы на 30–50 кВт для коммерческих станций: от двух до четырёх входов MPPT, цепочки до 1100 В, КПД до 98,7 %. Допустимый массив — на 30–50 % больше номинала.

Модель	Мощность	Фазы	Панели до	Цена
SUN-30K-G04	30 кВт	3	39 кВт	155 000 ₽
SUN-33K-G04	33 кВт	3	49,5 кВт	191 400 ₽
SUN-35K-G04	35 кВт	3	52,5 кВт	197 800 ₽
SUN-36K-G04	36 кВт	3	46,8 кВт	157 000 ₽
SUN-40K-G04	40 кВт	3	52 кВт	229 600 ₽
SUN-45K-G04	45 кВт	3	58,5 кВт	247 700 ₽
SUN-50K-G04	50 кВт	3	65 кВт	261 200 ₽

Характеристики SUN-35K-G04

Обозначение у производителя — SUN-35K-G04. В прайсах и объявлениях пишут также: SUN 35K G04.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	35000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	38500 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3L/N/PE
Номинальный / макс. ток AC что это значит Наибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению.	53/50,7 А; 58,3/55,8 А
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	52500 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	1100 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	250 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	200–1000 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	600 В
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	3+3
КПД
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	98,6 %
КПД (европейский) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	98,1 %
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−25…+60 °C, снижение мощности выше 45 °C
Габариты	330×572×206 мм
Масса	28,7 кг
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии G04 — что значит и что делать.

Документы SUN-35K-G04

Даташит Deye SUN-35K-G04 (англ.)PDF, 0,7 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-35K-G04 (англ.)PDF, 7,6 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 52500 Вт — это 86 панелей по 605 Вт. Массив в 1,5 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 50,5 А на фазу: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии G04 не подойдут и что взять вместо них — на странице SUN-36K-G04.

SUN-35K-G04 или SUN-36K-G04

Характеристика	SUN-35K-G04	SUN-36K-G04
Номинальная мощность AC	35000 Вт	36000 Вт
Макс. мощность AC	38500 ВА	39600 ВА
Макс. мощность массива	52500 Вт	46800 Вт
КПД (макс.)	98,6 %	98.6%
КПД (европейский)	98,1 %	98.1%
Цена	197 800 ₽	157 000 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 40 800 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

35 кВт, подходит к трёхфазному вводу 380 В. По мощности это коммерческий объект или производство. На каждую фазу приходится около 51 А.

Сколько панелей к нему подключить?

До 52500 Вт, это 86 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 1100 В; сколько модулей в неё встанет, посчитано в описании ниже.
