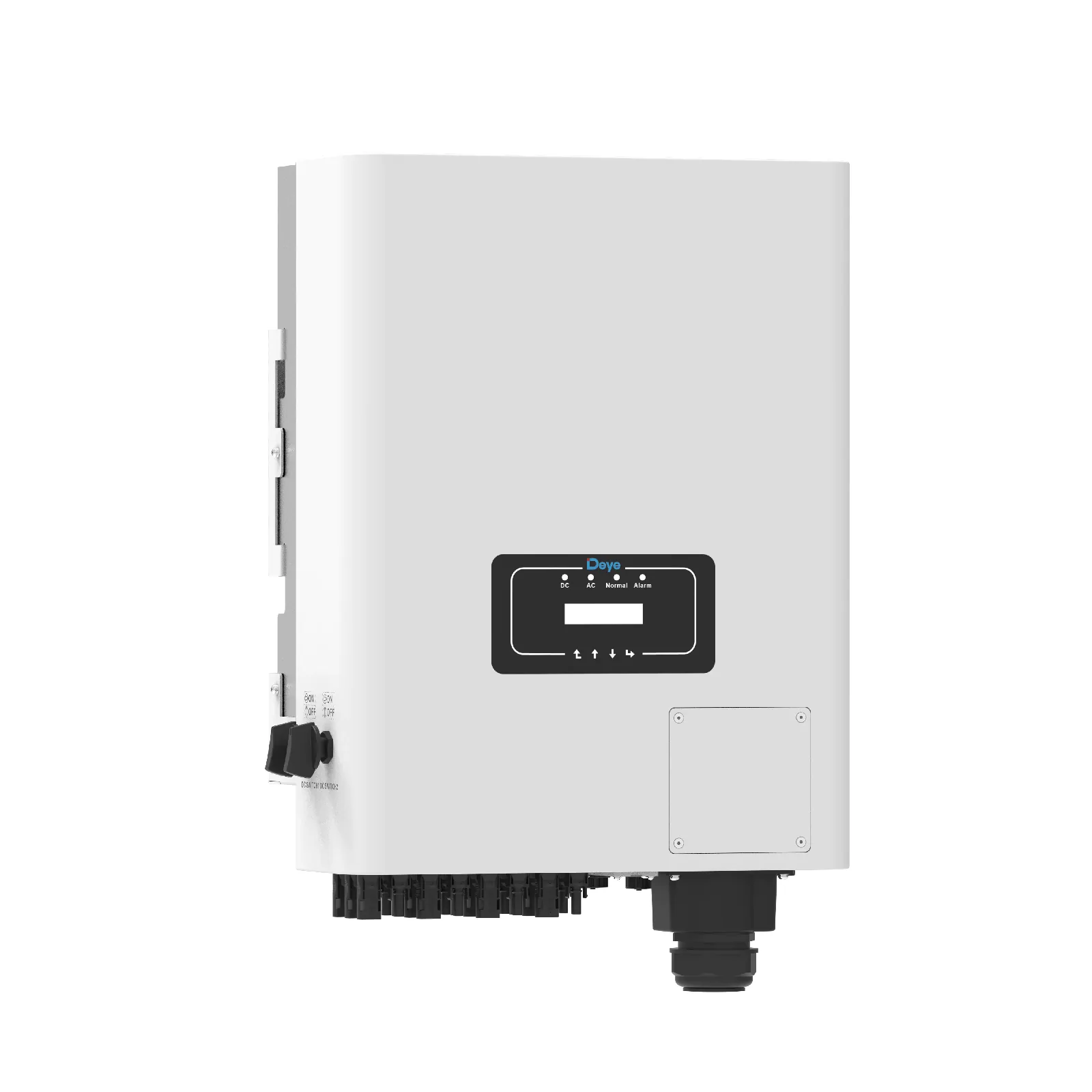

Deye SUN-40K-G04 — сетевой инвертор 40 кВт

мощность: 40 кВт
фазность: 3 фазы
панели до: 52 кВт
трекеров MPPT: 3

229 600 ₽

В наличии · 1 шт

Вопрос в Telegram

С 40 кВт серия G04 переходит на три трекера и корпус 434×570×243 мм весом 39 кг: массив до 52 кВт, КПД до 98,7 %. Больше независимых входов — удобнее раскладывать панели по скатам и площадкам.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,

До четырёх входов MPPT
КПД до 98,7 %
Цепочки до 1100 В

Описание SUN-40K-G04

Deye SUN-40K-G04 — трёхфазный сетевой инвертор на 40 кВт. Он превращает энергию солнечных панелей в переменный ток и отдаёт её в сеть объекта: днём выработка сразу расходуется на нагрузку, и из сети покупается меньше. Батарею не поддерживает и при отключении сети выключается вместе с ней — так требуют сетевые стандарты. Рассчитан на коммерческие и промышленные станции — кровли складов, цехов, торговых центров.

В серии G04 у нас модели от 30 до 50 кВт. Ближайшие по мощности: SUN-36K-G04 — 36 кВт, панели до 46,8 кВт; SUN-45K-G04 — 45 кВт, панели до 58,5 кВт.

Как работает серия G04

Принцип работы и функции у моделей серии G04 одинаковые — они разобраны в описании SUN-36K-G04. Ниже — то, что отличает именно SUN-40K-G04: батарея, панели, мощность и установка.

Солнечные панели

Допустимая мощность панелей — до 52 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 3 трекера MPPT, рабочий диапазон 200–1000 В, запуск от 250 В, предельное напряжение цепочки 1100 В. Рабочий ток — до 40 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 19, а всего на инвертор — до 80 штук (52 кВт).

Мощность и нагрузка

Номинальная мощность — 40 кВт, максимальная — 44 кВА.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Уровень шума по паспорту <65 дБ. Габариты 434×570×243 мм, масса 39 кг. Связь — RS485/RS232. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташиты Deye SUN-(30-36)K и (40-50)K-G04.

Серия Deye G04

Трёхфазные сетевые инверторы на 30–50 кВт для коммерческих станций: от двух до четырёх входов MPPT, цепочки до 1100 В, КПД до 98,7 %. Допустимый массив — на 30–50 % больше номинала.

Модель	Мощность	Фазы	Панели до	Цена
SUN-30K-G04	30 кВт	3	39 кВт	155 000 ₽
SUN-33K-G04	33 кВт	3	49,5 кВт	191 400 ₽
SUN-35K-G04	35 кВт	3	52,5 кВт	197 800 ₽
SUN-36K-G04	36 кВт	3	46,8 кВт	157 000 ₽
SUN-40K-G04	40 кВт	3	52 кВт	229 600 ₽
SUN-45K-G04	45 кВт	3	58,5 кВт	247 700 ₽
SUN-50K-G04	50 кВт	3	65 кВт	261 200 ₽

Характеристики SUN-40K-G04

Обозначение у производителя — SUN-40K-G04. В прайсах и объявлениях пишут также: SUN 40K G04.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	40000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	44000 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3L/N/PE
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	52000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	1100 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	250 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	200–1000 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	600 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	40+40+40
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	60+60+60
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	3
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	3+3+3
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 %
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Макс. ток AC что это значит Наибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению.	66.7/63.8 А
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	434×570×243 мм
Масса	39 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Допустимая влажность	0–100 %
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без гальванической развязки
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<65 дБ
Интерфейсы
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232
КПД
КПД (европейский) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	98.1%
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	98.7%
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%
Защиты
Класс защиты от перенапряжений	тип II (DC), тип II (AC)

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии G04 — что значит и что делать.

Документы SUN-40K-G04

Даташит Deye SUN-40K-G04 (англ.)PDF, 0,2 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-40K-G04 (англ.)PDF, 9,5 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 52000 Вт — это 85 панелей по 605 Вт, то есть примерно по 28 на каждый из 3 трекеров. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 57,7 А на фазу: от него выбирают вводной автомат и кабель до щита. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии G04 не подойдут и что взять вместо них — на странице SUN-36K-G04.

SUN-40K-G04 или SUN-36K-G04

Характеристика	SUN-40K-G04	SUN-36K-G04
Номинальная мощность AC	40000 Вт	36000 Вт
Макс. мощность AC	44000 ВА	39600 ВА
Макс. мощность массива	52000 Вт	46800 Вт
Макс. рабочий ток PV	40+40+40	40+40
Макс. ток КЗ на входе PV	60+60+60	60+60
Количество MPPT	3	2
Цена	229 600 ₽	157 000 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 72 600 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

40 кВт, подходит к трёхфазному вводу 380 В. По мощности это коммерческий объект или производство. На каждую фазу приходится около 58 А.

Сколько панелей к нему подключить?

До 52000 Вт, это 85 панелей по 605 Вт. Трекеров 3, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 1100 В; сколько модулей в неё встанет, посчитано в описании ниже.
