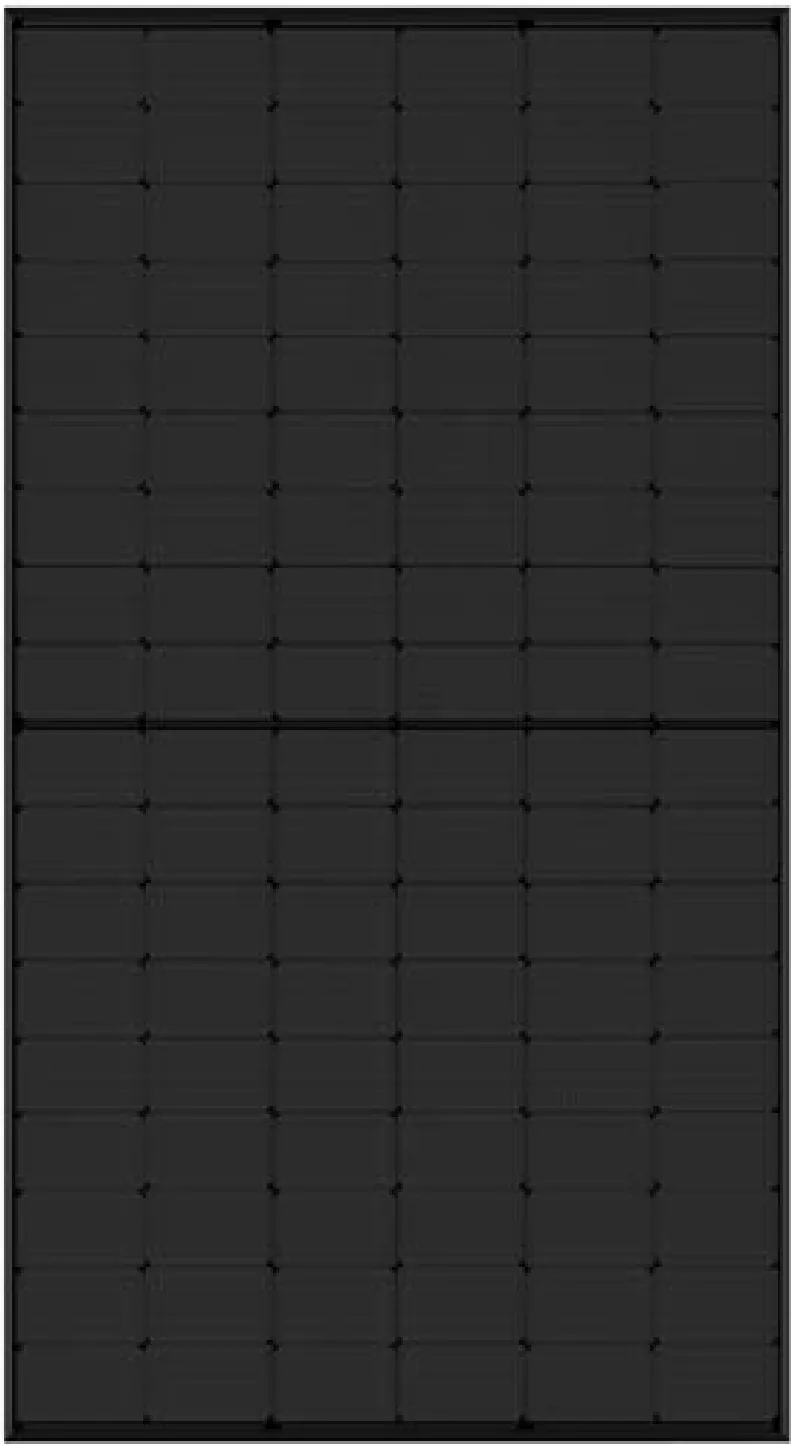

Jinko Solar JINKO-JKM435N-54HL4R-B-435W — солнечная панель 435 Вт

мощность: 435 Вт
КПД: 21,77 %
Voc: 39,36 В

Цена по запросу

Под заказ

Заказать Вопрос в Telegram

Солнечная панель Jinko Solar на 435 Вт с КПД 21,77 %. Занимает 2 м² и весит 22 кг. Напряжение холостого хода 39,36 В — от него зависит, сколько модулей войдёт в одну цепочку.

Гарантия 25 лет — условия
Демо: доставка по Москве и области за 1–2 дня, самовывоз со склада

Полностью чёрный модуль
Гарантия на изделие 25 лет
22 кг — удобно на скатную крышу

Серия Jinko Tiger Neo 54HL4R-B

Полностью чёрные односторонние модули на 425–445 Вт на ячейках N-типа: 1762×1134 мм, 22 кг. Рассчитаны на системы до 1000 В. Гарантия 25 лет на изделие и 30 лет на выработку.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
JINKO-JKM425N-54HL4R-B-425W	425 Вт	21,27 %	38,95 В	нет	Цена по запросу
JINKO-JKM430N-54HL4R-B-430W	430 Вт	21,52 %	39,16 В	нет	Цена по запросу
JINKO-JKM435N-54HL4R-B-435W	435 Вт	21,77 %	39,36 В	нет	Цена по запросу
JINKO-JKM440N-54HL4R-B-440W	440 Вт	22,02 %	39,57 В	нет	Цена по запросу
JINKO-JKM445N-54HL4R-B-445W	445 Вт	22,27 %	39,77 В	нет	Цена по запросу

Аналоги других брендов

	Jinko Solar JINKO-JKM435N-54HL4R-B-435W	Trina Solar TRINA-TSM-435NEG9R.28-435W	LONGi LONGI-LR7-54HVH-475M-475W
Мощность	435 Вт	435 Вт	475 Вт
КПД	21,77 %	21,8 %	23,3 %
Voc	39,36 В	51,8 В	40,2 В
Цена	Цена по запросу	Цена по запросу	Цена по запросу

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Электрические
Номинальная мощность	435 Вт
Допуск по мощности	0…+3 %
Напряжение в точке макс. мощности	32,78 В
Ток в точке макс. мощности	13,27 А
Напряжение холостого хода	39,36 В
Ток короткого замыкания	13,7 А
КПД модуля	21,77 %
Макс. напряжение системы	1000 В (IEC)
Макс. ток предохранителя	25 А
Температура
Температурный коэффициент мощности	−0,29 %/°C
Температурный коэффициент напряжения	−0,25 %/°C
Температурный коэффициент тока	+0,045 %/°C
Температура ячейки NOCT	45 ± 2 °C
Рабочая температура	−40…+85 °C
Конструкция
Тип ячеек	N-type монокристалл, полностью чёрный модуль
Число ячеек	108 (6×18)
Переднее стекло	3,2 мм с просветлением, закалённое
Рама	анодированный алюминий
Распределительная коробка	IP68
Общие
Габариты	1762×1134×30 мм
Масса	22 кг
Гарантия на изделие	25 лет
Гарантия на выработку	30 лет: 1 % в первый год, далее 0,40 % в год

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей на станцию

Массив на 5 кВт — 12 модулей, на 10 кВт — 23. По габаритам одной панели это 24 и 46 м² ската без учёта отступов.

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 39,36 до 44,8 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 11 модулей в цепочке, на 1000 В — 22. Превышение предела повреждает вход инвертора.

Когда лучше выбрать другое

Скат затеняют деревья, соседний дом или труба. Панели в цепочке соединены последовательно, и тень на одной снижает ток всей цепочки — здесь нужны оптимизаторы или микроинверторы. Посмотреть микроинвертор: SUN-2000G3-EU-230 →

JINKO-JKM435N-54HL4R-B-435W или JINKO-JKM430N-54HL4R-B-430W

	JINKO-JKM435N-54HL4R-B-435W	JINKO-JKM430N-54HL4R-B-430W
Номинальная мощность	435 Вт	430 Вт
Напряжение в точке макс. мощности	32,78 В	32,58 В
Ток в точке макс. мощности	13,27 А	13,20 А
Напряжение холостого хода	39,36 В	39,16 В
КПД модуля	21,77 %	21,52 %
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же линейки; показаны только строки, где они расходятся.

Вопросы по модели

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 39,36 до 44,8 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 11 модулей в цепочке, на 1000 В — 22. Превышение предела повреждает вход инвертора.
