Jinko Solar · Солнечные панели · JKM440N-54HL4R-B

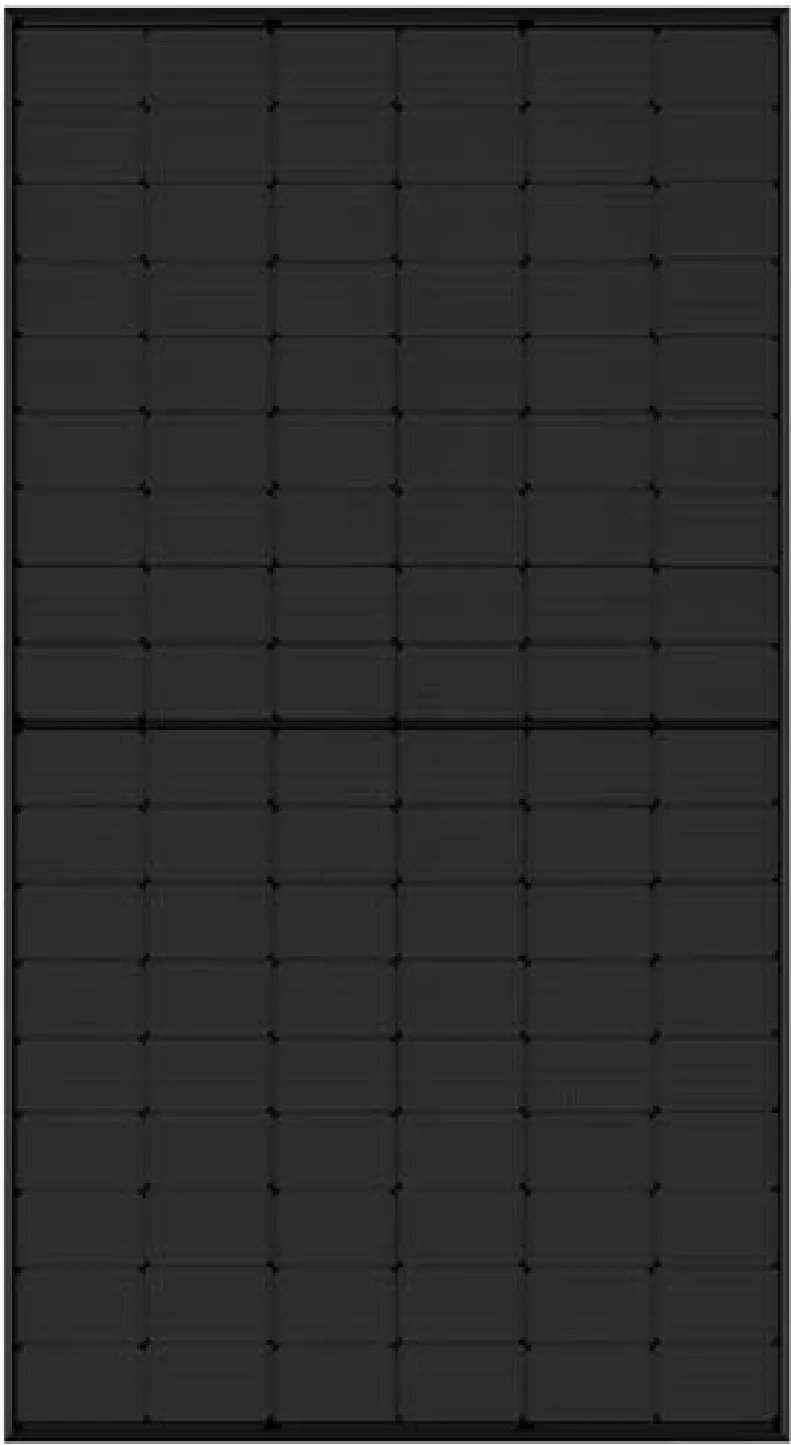

Jinko Solar JKM440N-54HL4R-B — солнечная панель 440 Вт

мощность: 440 Вт
КПД: 22,02 %
Voc: 39,57 В

13 000 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

JKM440N-54HL4R-B — 440 Вт при КПД 22,02 %. Между JKM435N-54HL4R-B (435 Вт) и JKM445N-54HL4R-B (445 Вт) серии Tiger Neo 54HL4R-B, корпус 1762×1134 мм. На 8 кВт нужно 19 модулей (8,36 кВт) — около 38 м² без учёта зазоров. В мороз −30 °C напряжение модуля растёт до 45 В: в цепочку на вход до 500 В — не больше 11 модулей, до 1000 В — 22.

Гарантия 25 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

Полностью чёрный модуль
Гарантия на изделие 25 лет
22 кг — удобно на скатную крышу

Описание JKM440N-54HL4R-B

Jinko Solar JKM440N-54HL4R-B — солнечная панель на 440 Вт с КПД 22 %. Ячейки — N-type монокристалл, полностью чёрный модуль. Компактный формат — 1762×1134 мм (2 м²), 22 кг: удобен для скатной кровли частного дома, его поднимает и крепит бригада из двух человек.

В серии Tiger Neo 54HL4R-B у нас модели от 425 до 445 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 440 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 396 кВт·ч; Москва — около 428 кВт·ч; Казань — около 482 кВт·ч; Краснодар — около 549 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 57 кВт·ч, в декабре — около 7,7 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 32,99 В при токе 13,34 А; напряжение холостого хода — 39,57 В, ток короткого замыкания — 13,8 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1000 В (IEC), номинал предохранителя цепочки — до 25 А.

Жара и мороз

Температурный коэффициент мощности — −0,29 %/°C. В типичном режиме NOCT ячейка нагревается до 45 °C — на 20 °C выше стандартных 25 °C, и мощность снижается примерно на 5,8 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+85 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Конструкция

Стекло — 3,2 мм с просветлением, закалённое. Рама — анодированный алюминий. Распределительная коробка IP68. Масса 22 кг — около 11 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 25 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия Jinko Tiger Neo 54HL4R-B

Полностью чёрные односторонние модули на 425–445 Вт на ячейках N-типа: 1762×1134 мм, 22 кг. Рассчитаны на системы до 1000 В. Гарантия 25 лет на изделие и 30 лет на выработку.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
JKM425N-54HL4R-B	425 Вт	21,27 %	38,95 В	нет	12 600 ₽
JKM430N-54HL4R-B	430 Вт	21,52 %	39,16 В	нет	12 700 ₽
JKM435N-54HL4R-B	435 Вт	21,77 %	39,36 В	нет	12 900 ₽
JKM440N-54HL4R-B	440 Вт	22,02 %	39,57 В	нет	13 000 ₽
JKM445N-54HL4R-B	445 Вт	22,27 %	39,77 В	нет	13 200 ₽

Аналоги других брендов

Характеристика	Jinko Solar JKM440N-54HL4R-B	Trina Solar TSM-440NEG9R.28	SILA SIM410-24 PERC	LONGi LR7-54HVH-475M
Мощность	440 Вт	440 Вт	410 Вт	475 Вт
КПД	22,02 %	22 %	21,02 %	23,3 %
Voc	39,57 В	52,2 В	37,45 В	40,2 В
Цена	13 000 ₽	12 400 ₽	14 320 ₽	17 600 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики JKM440N-54HL4R-B

Обозначение у производителя — JKM440N-54HL4R-B. В прайсах и объявлениях пишут также: JKM440N 54HL4R B, JKM440N.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	440 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+3 %
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	32,99 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	13,34 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	39,57 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	13,8 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	22,02 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1000 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	25 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,29 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,25 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,045 %/°C
Температура ячейки NOCT что это значит Температура панели в условиях, близких к реальным: 800 Вт/м², воздух 20 °C, ветер 1 м/с. Чем она ниже, тем меньше панель греется на солнце.	45 ± 2 °C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+85 °C
Конструкция
Тип ячеек	N-type монокристалл, полностью чёрный модуль
Число ячеек	108 (6×18)
Переднее стекло	3,2 мм с просветлением, закалённое
Рама	анодированный алюминий
Распределительная коробка	IP68
Общие
Габариты	1762×1134×30 мм
Масса	22 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	25 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: 1 % в первый год, далее 0,40 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы JKM440N-54HL4R-B

Даташит Jinko Solar JKM440N-54HL4R-B (англ.)PDF, 4,1 МБ · с сайта производителя
Инструкция по монтажу панелей Jinko Solar (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей на станцию

Массив на 5 кВт — 12 модулей, на 10 кВт — 23. По габаритам одной панели это 24 и 46 м² ската без учёта отступов.

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 39,57 до 45 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 11 модулей в цепочке, на 1000 В — 22. Превышение предела повреждает вход инвертора.

Когда модели серии Tiger Neo 54HL4R-B не подойдут и что взять вместо них — на странице JKM435N-54HL4R-B.

JKM440N-54HL4R-B или JKM435N-54HL4R-B

Характеристика	JKM440N-54HL4R-B	JKM435N-54HL4R-B
Номинальная мощность	440 Вт	435 Вт
Напряжение в точке макс. мощности	32,99 В	32,78 В
Ток в точке макс. мощности	13,34 А	13,27 А
Напряжение холостого хода	39,57 В	39,36 В
Ток короткого замыкания	13,8 А	13,7 А
КПД модуля	22,02 %	21,77 %
Цена	13 000 ₽	12 900 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 100 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 12 панелей по 440 Вт (5,28 кВт), на 10 кВт — 23 (10,12 кВт). Одна панель занимает 2 м², так что на крыше понадобится около 24 и 46 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 39,57 до 45 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 11 модулей в цепочке, на 1000 В — 22. Превышение предела повреждает вход инвертора.
