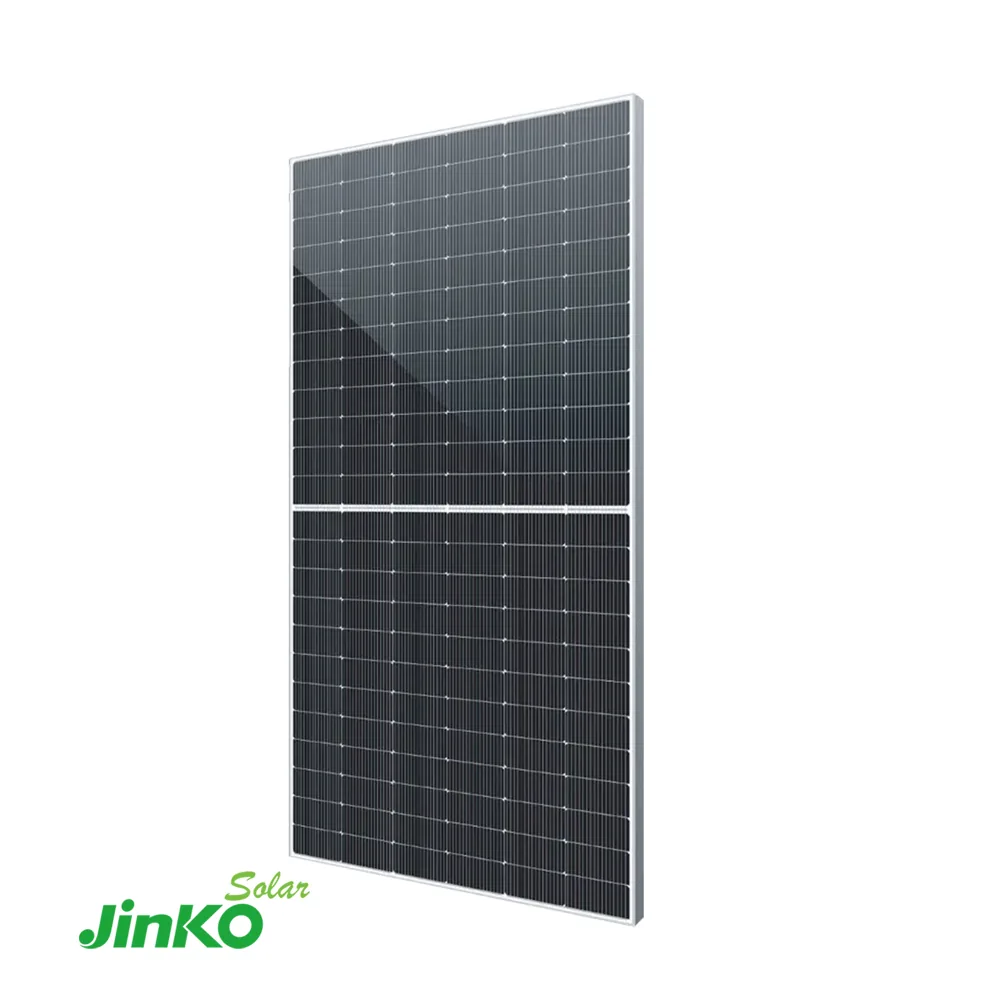

Двусторонняя панель Jinko Solar на 580 Вт с КПД 22,45 %. Занимает 2,58 м² и весит 31 кг. Напряжение холостого хода 52,5 В — от него зависит, сколько модулей войдёт в одну цепочку.
Двусторонние модули на 575–600 Вт на 144 ячейках N-типа: 2278×1134 мм и 31 кг — самые компактные среди двусторонних моделей Jinko в каталоге. Двойное стекло, двусторонность 80 %.
| Модель | Мощность | КПД | Voc | Двусторонняя | Цена |
|---|---|---|---|---|---|
| JINKO-JKM575N-72HL4-BDV-F9-575W | 575 Вт | 22,26 % | 52,3 В | да | Цена по запросу |
| JINKO-JKM580N-72HL4-BDV-F9-580W | 580 Вт | 22,45 % | 52,5 В | да | Цена по запросу |
| JINKO-JKM585N-72HL4-BDV-F9-585W | 585 Вт | 22,65 % | 52,7 В | да | Цена по запросу |
| JINKO-JKM590N-72HL4-BDV-F9-590W | 590 Вт | 22,84 % | 52,9 В | да | 17 400 ₽ |
| JINKO-JKM595N-72HL4-BDV-F9-595W | 595 Вт | 23,03 % | 53,1 В | да | Цена по запросу |
| JINKO-JKM600N-72HL4-BDV-F9-600W | 600 Вт | 23,23 % | 53,3 В | да | Цена по запросу |
| Jinko Solar JINKO-JKM580N-72HL4-BDV-F9-580W | LONGi LONGI-LR7-72HGD-585M-585W | Trina Solar TRINA-TSM-590NEG19RC.20-590W | |
|---|---|---|---|
| Мощность | 580 Вт | 585 Вт | 590 Вт |
| КПД | 22,45 % | 21,7 % | 21,8 % |
| Voc | 52,5 В | 51,89 В | 47,8 В |
| Цена | Цена по запросу | Цена по запросу | Цена по запросу |
Сравниваются одни и те же характеристики из документов производителей: близкая мощность.
| Электрические | |
| Номинальная мощность | 580 Вт |
| Допуск по мощности | 0…+3 % |
| Напряжение в точке макс. мощности | 43,88 В |
| Ток в точке макс. мощности | 13,22 А |
| Напряжение холостого хода | 52,50 В |
| Ток короткого замыкания | 13,95 А |
| КПД модуля | 22,45 % |
| Макс. напряжение системы | 1500 В (IEC) |
| Макс. ток предохранителя | 30 А |
| Температура | |
| Температурный коэффициент мощности | −0,29 %/°C |
| Температурный коэффициент напряжения | −0,25 %/°C |
| Температурный коэффициент тока | +0,045 %/°C |
| Рабочая температура | −40…+70 °C |
| Конструкция | |
| Тип ячеек | N-type монокристалл |
| Число ячеек | 144 (72×2) |
| Двусторонность | коэффициент 80 ± 5 % |
| Мощность с подсветкой тыла | 638 Вт (135 Вт/м² сзади) |
| Переднее стекло | 2,0 мм с просветлением |
| Заднее стекло | 2,0 мм закалённое |
| Рама | анодированный алюминий |
| Распределительная коробка | IP68 |
| Коннекторы | JK03M / JK03M2 |
| Общие | |
| Габариты | 2278×1134×30 мм |
| Масса | 31 кг |
| Гарантия на изделие | 12 лет |
| Гарантия на выработку | 30 лет: 1 % в первый год, далее 0,40 % в год |
Значения сверены со спецификацией производителя.
Массив на 5 кВт — 9 модулей, на 10 кВт — 18. По габаритам одной панели это 23 и 46 м² ската без учёта отступов.
При −30 °C напряжение холостого хода вырастет с 52,5 до 59,7 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.
| JINKO-JKM580N-72HL4-BDV-F9-580W | JINKO-JKM575N-72HL4-BDV-F9-575W | |
|---|---|---|
| Номинальная мощность | 580 Вт | 575 Вт |
| Напряжение в точке макс. мощности | 43,88 В | 43,73 В |
| Ток в точке макс. мощности | 13,22 А | 13,15 А |
| Напряжение холостого хода | 52,50 В | 52,30 В |
| Ток короткого замыкания | 13,95 А | 13,89 А |
| КПД модуля | 22,45 % | 22,26 % |
| Цена | Цена по запросу | Цена по запросу |
Соседняя модель той же линейки; показаны только строки, где они расходятся.
При −30 °C напряжение холостого хода вырастет с 52,5 до 59,7 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.
