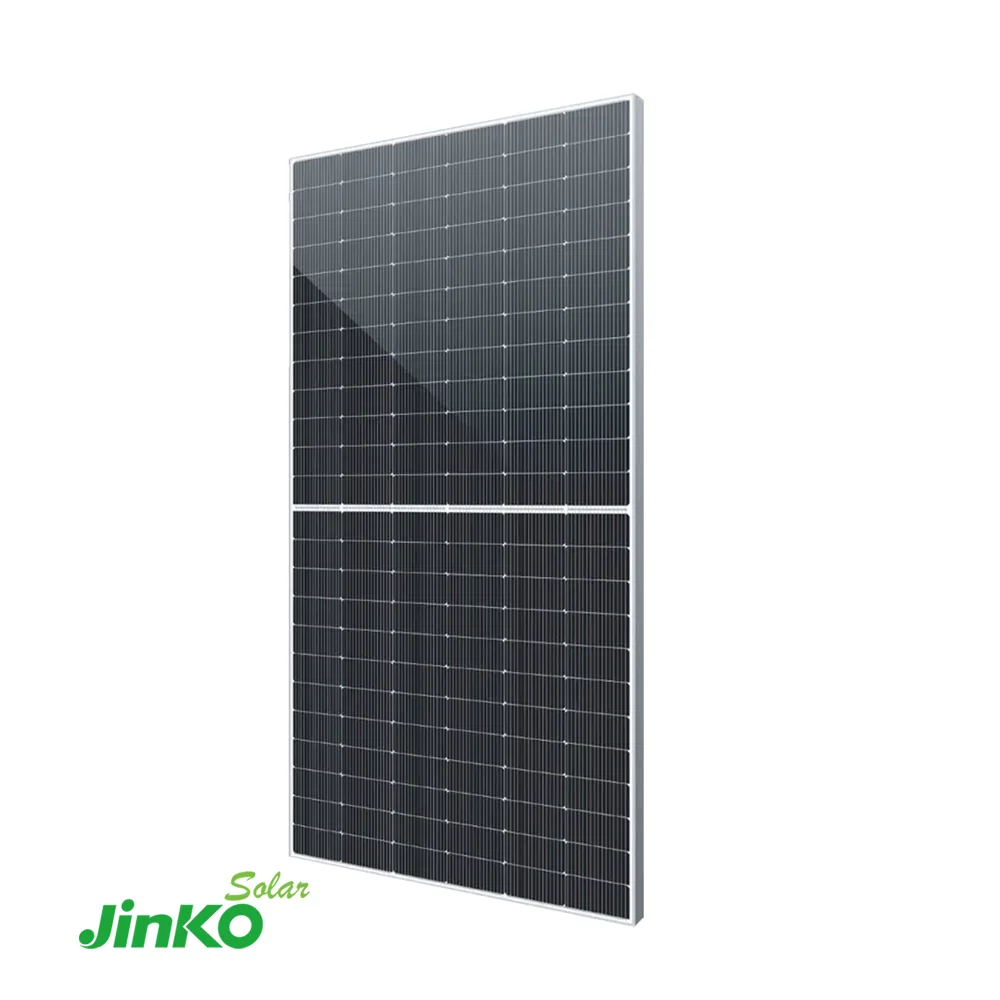

Jinko Solar JKM585N-72HL4-BDV-F9 — солнечная панель 585 Вт

мощность: 585 Вт
КПД: 22,65 %
Voc: 52,7 В
двусторонняя: да

17 600 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

JKM585N-72HL4-BDV-F9 выдаёт 585 Вт при КПД 22,65 %; с отражённым светом 135 Вт/м² сзади — 644 Вт. Соседи по серии Tiger Neo 72HL4-BDV — JKM580N-72HL4-BDV-F9 на 580 Вт и JKM590N-72HL4-BDV-F9 на 590 Вт; габариты у всех 2278×1134 мм, масса 31 кг. Для 8 кВт — 14 модулей, это 8,19 кВт и около 36 м² под модули. Цепочку считают по морозу: при −30 °C модуль даёт 59,9 В холостого хода — это до 8 модулей на вход 500 В и до 16 на 1000 В.

Гарантия 12 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

Двусторонние, 80 %
Компактный формат 2278×1134 мм
Гарантия на выработку 30 лет

Описание JKM585N-72HL4-BDV-F9

Jinko Solar JKM585N-72HL4-BDV-F9 — двусторонняя (бифациальная) солнечная панель на 585 Вт с КПД 22,6 %. Ячейки — N-type монокристалл. Крупный формат — 2278×1134 мм (2,6 м²), 31 кг: подходит для больших кровель, навесов и наземных станций; на скатную крышу дома его ставят, если позволяет размер ската.

В серии Tiger Neo 72HL4-BDV у нас модели от 575 до 600 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 585 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 526 кВт·ч; Москва — около 569 кВт·ч; Казань — около 641 кВт·ч; Краснодар — около 730 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 76 кВт·ч, в декабре — около 10,2 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 44,02 В при токе 13,29 А; напряжение холостого хода — 52,70 В, ток короткого замыкания — 14,01 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 30 А.

Жара и мороз

Рабочий диапазон — −40…+70 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 644 Вт (135 Вт/м² сзади). Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий. Распределительная коробка IP68, коннекторы JK03M / JK03M2. Масса 31 кг — около 12 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия Jinko Tiger Neo 72HL4-BDV

Двусторонние модули на 575–600 Вт на 144 ячейках N-типа: 2278×1134 мм и 31 кг — самые компактные среди двусторонних моделей Jinko в каталоге. Двойное стекло, двусторонность 80 %.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
JKM575N-72HL4-BDV-F9	575 Вт	22,26 %	52,3 В	да	17 300 ₽
JKM580N-72HL4-BDV-F9	580 Вт	22,45 %	52,5 В	да	17 500 ₽
JKM585N-72HL4-BDV-F9	585 Вт	22,65 %	52,7 В	да	17 600 ₽
JKM590N-72HL4-BDV-F9	590 Вт	22,84 %	52,9 В	да	17 500 ₽
JKM595N-72HL4-BDV-F9	595 Вт	23,03 %	53,1 В	да	17 900 ₽
JKM600N-72HL4-BDV-F9	600 Вт	23,23 %	53,3 В	да	18 100 ₽

Аналоги других брендов

Характеристика	Jinko Solar JKM585N-72HL4-BDV-F9	LONGi LR7-72HGD-585M	Trina Solar TSM-590NEG19RC.20	SILA SIM610-24 TOPCon
Мощность	585 Вт	585 Вт	590 Вт	610 Вт
КПД	22,65 %	21,7 %	21,8 %	22,6 %
Voc	52,7 В	51,89 В	47,8 В	48,1 В
Цена	17 600 ₽	18 000 ₽	16 900 ₽	19 200 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики JKM585N-72HL4-BDV-F9

Обозначение у производителя — JKM585N-72HL4-BDV-F9. В прайсах и объявлениях пишут также: JKM585N 72HL4 BDV F9, JKM585N.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	585 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+3 %
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	44,02 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	13,29 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	52,70 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	14,01 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	22,65 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1500 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	30 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,29 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,25 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,045 %/°C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+70 °C
Конструкция
Тип ячеек	N-type монокристалл
Число ячеек	144 (72×2)
Двусторонность что это значит Двусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки.	коэффициент 80 ± 5 %
Мощность с подсветкой тыла	644 Вт (135 Вт/м² сзади)
Переднее стекло	2,0 мм с просветлением
Заднее стекло	2,0 мм закалённое
Рама	анодированный алюминий
Распределительная коробка	IP68
Коннекторы	JK03M / JK03M2
Общие
Габариты	2278×1134×30 мм
Масса	31 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	12 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: 1 % в первый год, далее 0,40 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы JKM585N-72HL4-BDV-F9

Даташит Jinko Solar JKM585N-72HL4-BDV-F9 (англ.)PDF, 0,4 МБ · с сайта производителя
Инструкция по монтажу панелей Jinko Solar (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 52,7 до 59,9 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.

«Сколько панелей на станцию» — так же, как у JKM575N-72HL4-BDV-F9: значение у этих моделей совпадает.

Когда лучше выбрать другое

Скат затеняют деревья, соседний дом или труба. Панели в цепочке соединены последовательно, и тень на одной снижает ток всей цепочки — здесь нужны оптимизаторы или микроинверторы. Посмотреть микроинвертор: SUN-2000G3-EU-230 →

JKM585N-72HL4-BDV-F9 или JKM580N-72HL4-BDV-F9

Характеристика	JKM585N-72HL4-BDV-F9	JKM580N-72HL4-BDV-F9
Номинальная мощность	585 Вт	580 Вт
Напряжение в точке макс. мощности	44,02 В	43,88 В
Ток в точке макс. мощности	13,29 А	13,22 А
Напряжение холостого хода	52,70 В	52,50 В
Ток короткого замыкания	14,01 А	13,95 А
КПД модуля	22,65 %	22,45 %
Цена	17 600 ₽	17 500 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 100 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 9 панелей по 585 Вт (5,26 кВт), на 10 кВт — 18 (10,53 кВт). Одна панель занимает 2,58 м², так что на крыше понадобится около 23 и 46 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 52,7 до 59,9 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.
