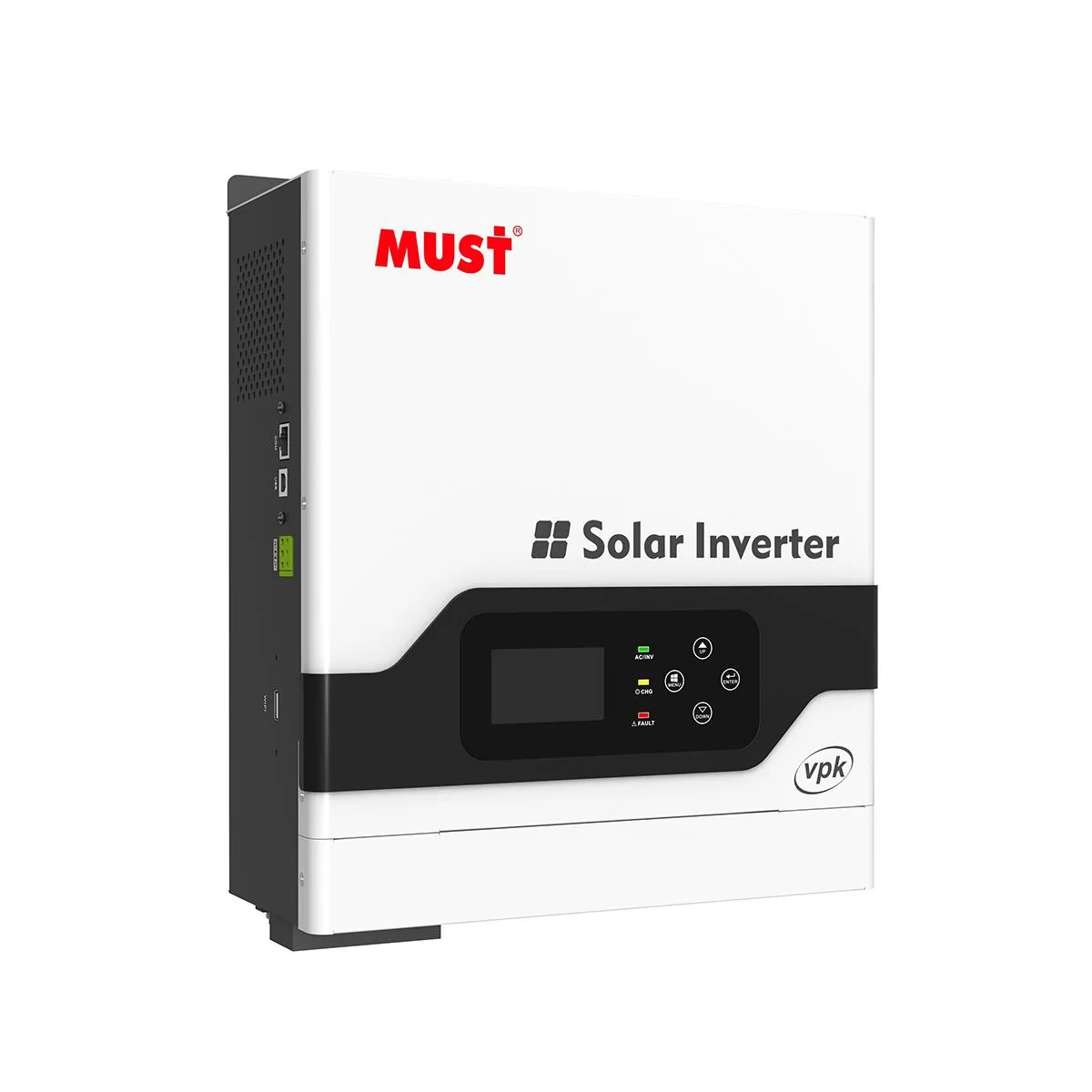

MUST PV18-2024 VPK — автономный инвертор 2 кВт

мощность: 2 кВт
фазность: 1 фаза
батарея: 24 В

24 900 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

2 кВт под батарею 24 В в корпусе 5,5 кг: солнечный вход до 75 В, ток заряда до 70 А. Для бытовки, летней кухни или гаража.

Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
Подходит в подборку ИБП для газового котла

Без сети или как ИБП

Описание PV18-2024 VPK

MUST PV18-2024 VPK — автономный инвертор на 2 кВт под батарею 24 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дачи, бытовки, сторожки или как бесперебойник для котла и связи.

В серии PV18 VPK у нас модели от 1 до 5 кВт. Ближайшие по мощности: PV18-1012 VPK — 1 кВт, ток заряда 70 А; PV18-3024 VPK — 3 кВт, ток заряда 80 А.

Как работает серия PV18 VPK

Принцип работы и функции у моделей серии PV18 VPK одинаковые — они разобраны в описании PV18-3024 VPK. Ниже — то, что отличает именно PV18-2024 VPK: батарея, панели, мощность и установка.

Батарея

Батарея — 24 В. На полной мощности инвертор берёт из батареи 24 В около 84 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 50 А, от сети — до 10 или 20 А; максимальный ток заряда — 70 А.

Мощность и нагрузка

Номинальная мощность — 2 кВт. Без сети инвертор кратковременно выдаёт до 4 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

Модели на 4 и 5 кВт работают параллельно — до трёх штук.

Установка и эксплуатация

Рабочая температура — 0…50 °C. Габариты 290×342×125 мм, масса 5,5 кг.

Цифры — из характеристик модели, функции — по документам производителя: страница PV1800 VPK Series (1–5 кВт) на mustsolar.com.

Серия MUST PV18 VPK

Автономные инверторы на 1–5 кВт под батарею 12, 24 или 48 В. Солнечный вход рассчитан на невысокое напряжение — от 55 до 105 В, ток заряда — от 70 до 120 А. Модели на 4 и 5 кВт (48 В) есть в списке совместимости Dyness — с низковольтными модулями Dyness пара подтверждена. Сеть подключается как источник заряда и резерва: так инвертор служит ИБП и без солнечных панелей.

Модель	Мощность	Фазы	Батарея	Цена
PV18-1012 VPK	1 кВт	1	12 В	17 500 ₽
PV18-2024 VPK	2 кВт	1	24 В	24 900 ₽
PV18-3024 VPK	3 кВт	1	24 В	30 400 ₽
PV18-4048 VPK	4 кВт	1	48 В	Цена по запросу
PV18-5048 VPK	5 кВт	1	48 В	53 400 ₽

Характеристики PV18-2024 VPK

Обозначение у производителя — PV18-2024 VPK. В прайсах и объявлениях пишут также: PV18 2024 VPK, PV18-2024VPK.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	2000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	4000 Вт
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс (UPS / VDE4105) 20 мс (APL)
Солнечный вход
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	75 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	24 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	70 А
Ток заряда от сети что это значит Какой ток инвертор может направить в аккумулятор из сети, например ночью по дешёвому тарифу или после долгого отключения.	10 или 20 А
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	50 А
Общие
КПД инвертора	93 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…50 °C
Габариты	290×342×125 мм
Масса	5,5 кг

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Как быстро заряжается батарея

Ток заряда до 70 А на шине 25,6 В — около 1,8 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 8,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 84 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PV18 VPK не подойдут и что взять вместо них — на странице PV18-3024 VPK.

PV18-2024 VPK или PV18-1012 VPK

Характеристика	PV18-2024 VPK	PV18-1012 VPK
Номинальная мощность AC	2000 Вт	1000 Вт
Пиковая мощность	4000 Вт	2000 Вт
Макс. напряжение PV	75 В	55 В
Напряжение батареи	24 В	12 В
Габариты	290×342×125 мм	224×337×98 мм
Масса	5,5 кг	5 кг
Цена	24 900 ₽	17 500 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 7 400 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

2 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 9 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 4 кВт — по этой цифре проверяют запас на старт мощных приборов.
