MUST · Автономные инверторы · PV18-1512 VPM II

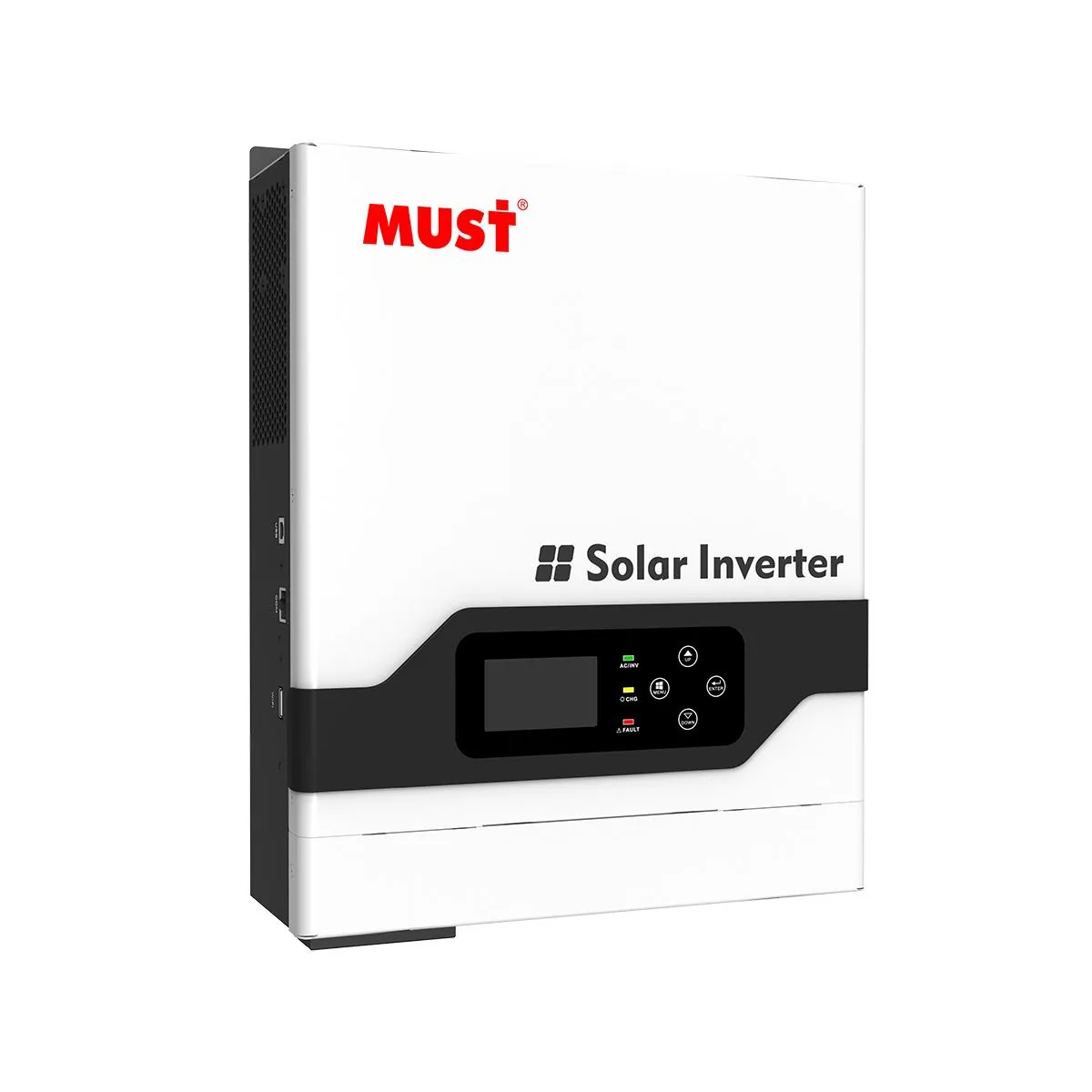

MUST PV18-1512 VPM II — автономный инвертор 1,5 кВт

мощность: 1,5 кВт
фазность: 1 фаза
батарея: 12 В
панели до: 0,7 кВт

25 200 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

1,5 кВт под батарею 12 В: массив до 720 Вт, диапазон MPPT 15–130 В, масса 5,5 кг. Заряжает батарею от панелей током до 60 А и от сети до 20 А; пиковая мощность 3000 ВА, в режиме ИБП переходит на батарею за 10 мс.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

Без сети или как ИБП
Для небольших систем

Описание PV18-1512 VPM II

MUST PV18-1512 VPM II — автономный инвертор на 1,5 кВт под батарею 12 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дачи, бытовки, сторожки или как бесперебойник для котла и связи.

В серии PV18 VPM II у нас модели от 1 до 4 кВт. Ближайшие по мощности: PV18-1224 VPM II — 1,2 кВт, ток заряда 70 А, панели до 1 кВт; PV18-2224 VPM II — 2,2 кВт, ток заряда 100 А, панели до 1,6 кВт.

Как работает серия PV18 VPM II

Принцип работы и функции у моделей серии PV18 VPM II одинаковые — они разобраны в описании PV18-2224 VPM II. Ниже — то, что отличает именно PV18-1512 VPM II: батарея, панели, мощность и установка.

Батарея

Батарея — 12 В. На полной мощности инвертор берёт из батареи 12 В около 126 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 60 А, от сети — до 20 А; максимальный ток заряда — 70 А.

Солнечные панели

Допустимая мощность панелей — до 0,7 кВт. Рабочий диапазон 15–130 В, предельное напряжение цепочки 145 В.

Мощность и нагрузка

Номинальная мощность — 1,5 кВт. Без сети инвертор кратковременно выдаёт до 3 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Установка и эксплуатация

Рабочая температура — 0…50 °C. Габариты 255×318×110 мм, масса 5,5 кг. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страница PV1800 VPM II Series (1–4 кВт) на mustsolar.com.

Серия MUST PV18 VPM II

Недорогие автономные инверторы на 1–4 кВт под батарею 12 или 24 В для бытовок, дач и небольших домов. Солнечный вход низковольтный — от 105 до 160 В в зависимости от модели, массив — до 1,6 кВт: в цепочку встают одна–три панели, считать по напряжению модуля в мороз. С сетью работают как ИБП: заряжают батарею от сети и переходят на неё при отключении.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV18-1012 VPM II	1 кВт	1	12 В	0,6 кВт	20 800 ₽
PV18-1224 VPM II	1,2 кВт	1	24 В	1 кВт	Цена по запросу
PV18-1512 VPM II	1,5 кВт	1	12 В	0,7 кВт	25 200 ₽
PV18-2224 VPM II	2,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3224 VPM II	3,2 кВт	1	24 В	1,6 кВт	32 000 ₽
PV18-3524 VPM II	3,5 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-4024 VPM II	4 кВт	1	24 В	1,6 кВт	Цена по запросу

Характеристики PV18-1512 VPM II

Обозначение у производителя — PV18-1512 VPM II. В прайсах и объявлениях пишут также: PV18 1512 VPM II, PV18-1512VPMII.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	1500 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	3000 ВА
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(UPS / VDE4105) / 20 мс(APL)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	720 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	145 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	15–130 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	12 В
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	70 А
Ток заряда от сети что это значит Какой ток инвертор может направить в аккумулятор из сети, например ночью по дешёвому тарифу или после долгого отключения.	20 А
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	60 А
Общие
КПД инвертора	90 %–93 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…50 °C
Габариты	255×318×110 мм
Масса	5,5 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы PV18-1512 VPM II

Даташит MUST PV18-1512 VPM II (англ.)PDF, 2,5 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 720 Вт — это 1 панель по 605 Вт. Солнечный вход меньше выхода инвертора: днём панели заряжают батарею и помогают нагрузке, но полную мощность выхода в одиночку не покроют.

Как быстро заряжается батарея

Ток заряда до 70 А на шине 12,8 В — около 0,9 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 6,5 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 126 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PV18 VPM II не подойдут и что взять вместо них — на странице PV18-2224 VPM II.

PV18-1512 VPM II или PV18-1224 VPM II

Характеристика	PV18-1512 VPM II	PV18-1224 VPM II
Номинальная мощность AC	1500 Вт	1200 Вт
Пиковая мощность	3000 ВА	2400 ВА
Макс. мощность массива	720 Вт	1000 Вт
Макс. напряжение PV	145 В	120 В
Диапазон MPPT	15–130 В	30–96 В
Напряжение батареи	12 В	24 В
Цена	25 200 ₽	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

1,5 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 7 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 720 Вт, это 1 панель по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 145 В; сколько модулей в неё встанет, посчитано в описании ниже.
