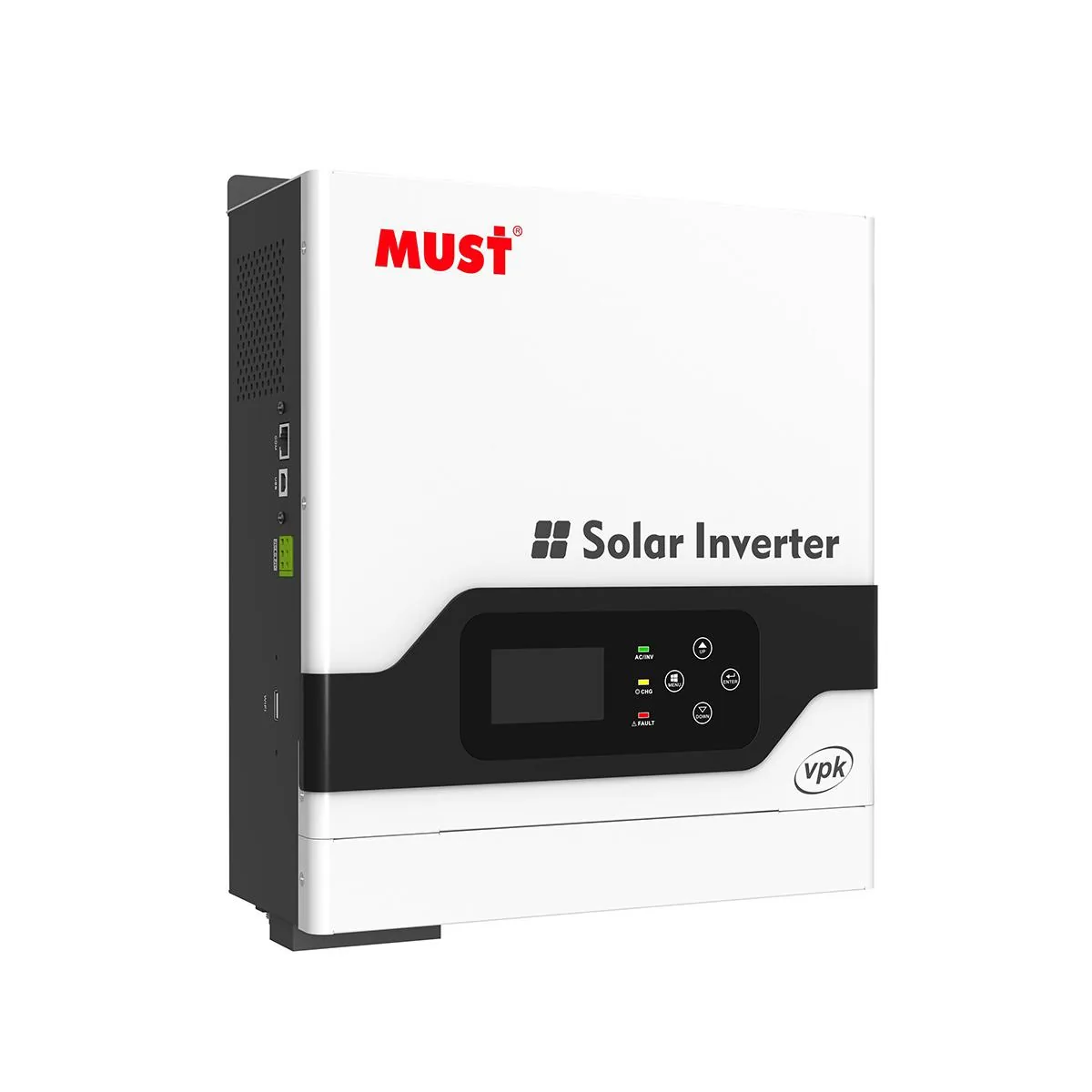

MUST PV18-1012 VPK — автономный инвертор 1 кВт

мощность: 1 кВт
фазность: 1 фаза
батарея: 12 В

Цена по запросу

Под заказ

Самый небольшой автономный инвертор MUST: 1 кВт под батарею 12 В, 5 кг. Солнечный вход до 55 В — рассчитан на небольшую панель; заряд от сети 10 или 20 А.

Демо: доставка по Москве и области за 1–2 дня, самовывоз со склада

Батарея 12, 24 или 48 В
Модели на 48 В совместимы с Dyness
Без сети или как ИБП

Серия MUST PV18 VPK

Автономные инверторы на 1–5 кВт под батарею 12, 24 или 48 В. Солнечный вход рассчитан на невысокое напряжение — от 55 до 105 В, ток заряда — от 70 до 120 А. Модели на 4 и 5 кВт (48 В) есть в списке совместимости Dyness — с низковольтными модулями Dyness пара подтверждена. Сеть подключается как источник заряда и резерва: так инвертор служит ИБП и без солнечных панелей.

Модель	Мощность	Фазы	Батарея	Цена
PV18-1012 VPK	1 кВт	1	12 В	Цена по запросу
PV18-2024 VPK	2 кВт	1	24 В	Цена по запросу
PV18-3024 VPK	3 кВт	1	24 В	Цена по запросу
PV18-4048 VPK	4 кВт	1	48 В	Цена по запросу
PV18-5048 VPK	5 кВт	1	48 В	Цена по запросу

Мощность
Номинальная мощность AC	1000 Вт
Число фаз	1 (230 В)
Пиковая мощность	2000 Вт
Время переключения	10 мс (UPS / VDE4105) 20 мс (APL)
Солнечный вход
Макс. напряжение PV	55 В
Аккумулятор
Напряжение батареи	12 В
Макс. ток заряда	70 А
Ток заряда от сети	10 или 20 А
Ток заряда от панелей	50 А
Общие
КПД инвертора	93 %
Рабочая температура	0…50 °C
Габариты	224×337×98 мм
Масса	5 кг

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Как быстро заряжается батарея

Ток заряда до 70 А на шине 12,8 В — около 0,9 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 4,3 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт порядка 83 А постоянного тока — сечение кабеля и предохранитель считаются под этот ток и длину трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители — насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу.
Нужно работать параллельно с сетью и отдавать в неё излишки — автономная модель так не умеет. Посмотреть гибридную модель: PH18-3024 PRO →
В резерв нужно взять электрокотёл, проточный нагреватель или индукционную плиту. 1 кВт на такую нагрузку не хватит: нужна модель мощнее или отдельная линия для нагрева без резерва. Посмотреть модель мощнее: PV18-1224 VPM II →
Батарея нужна на 48 В: у этой модели шина 12 В, модуль на 48 В к ней не подходит. Посмотреть модель на 48 В: PV18-4048 VPK →

PV18-1012 VPK или PV18-1012 VPM II

	PV18-1012 VPK	PV18-1012 VPM II
Пиковая мощность	2000 Вт	2000 ВА
Время переключения	10 мс (UPS / VDE4105) 20 мс (APL)	10 мс(UPS / VDE4105) / 20 мс(APL)
Макс. напряжение PV	55 В	105 В
Макс. ток заряда	70 А	65 А
Ток заряда от сети	10 или 20 А	20 А
Ток заряда от панелей	50 А	45 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же линейки; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

1 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. Решает не площадь, а то, что включено одновременно, и пусковые токи: насос или компрессор кондиционера при старте берут в несколько раз больше своей мощности. Пришлите список техники — посчитаем пиковую нагрузку.

Можно ли отдавать излишки в сеть?

Нет. Автономная модель не работает параллельно с сетью и ничего в неё не отдаёт. Для выдачи излишков нужен гибридный или сетевой инвертор.

Можно ли использовать без солнечных панелей, как ИБП?

Да. Пока сеть есть, инвертор пропускает её к нагрузке и заряжает батарею от сети током до 10 или 20 А, при отключении переводит нагрузку на батарею — работает как ИБП. По паспорту переключение занимает 10 мс в режиме UPS и 20 мс в режиме APL. Панели можно добавить позже. В сеть энергию он не отдаёт: если станция будет продавать излишки, нужен гибрид.
