MUST · Автономные инверторы · PV30-5KW VHM

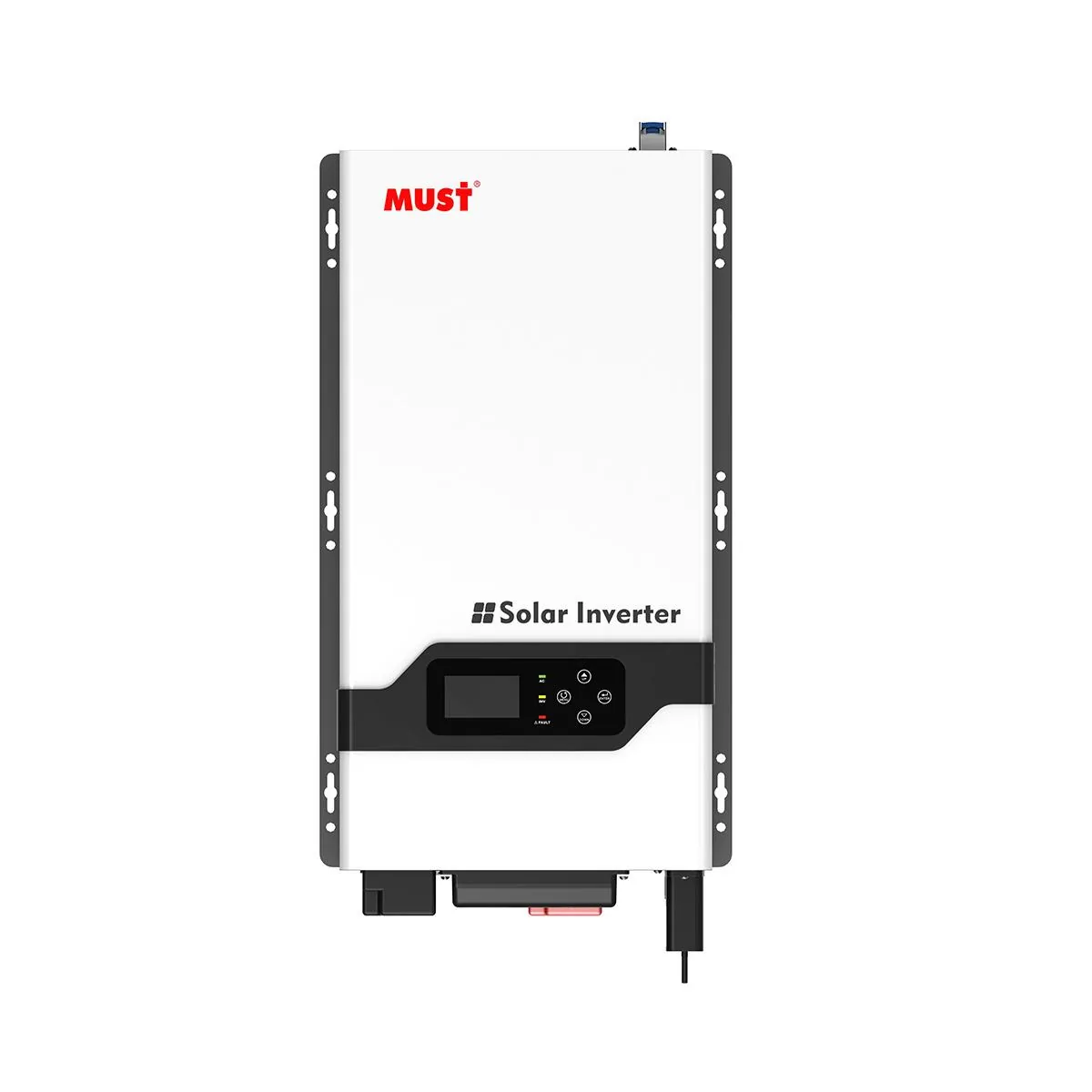

MUST PV30-5KW VHM — автономный инвертор 5 кВт

мощность: 5 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 5 кВт

Цена по запросу

Под заказ

В наличии — ближайшая замена

Deye SUN-6K-OG01LP1-EU-AM2 6 кВт · панели до 12 кВт · 95 900 ₽
Deye SUN-6.6K-OG03LP1-EU-AM2 6,6 кВт · панели до 13,2 кВт · 95 000 ₽

Тот же тип, фазность и напряжение батареи, мощность не ниже. Подходит ли замена под вашу схему — проверим перед заказом.

Заказать Вопрос в Telegram

5 кВт под батарею 48 В и массив до 5 кВт — вдвое больше, чем у моделей на 3 и 4 кВт. Диапазон MPPT при 48 В — 60–230 В. Пиковая мощность 15 кВ·А, заряд от панелей до 80 А.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия
Все инверторы 5 кВт — гибридные, сетевые и автономные

Солнечный вход до 245 В
Заряд батареи от сети

Описание PV30-5KW VHM

MUST PV30-5KW VHM — автономный инвертор на 5 кВт под батарею 48 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дома без сети или с частыми отключениями: котёл, насос, холодильник, свет.

В серии PV30 VHM у нас модели от 1 до 6 кВт. Ближайшие по мощности: PV30-4KW VHM — 4 кВт, панели до 2,5 кВт; PV30-6KW VHM — 6 кВт, панели до 5 кВт.

Как работает серия PV30 VHM

Принцип работы и функции у моделей серии PV30 VHM одинаковые — они разобраны в описании PV30-3KW VHM. Ниже — то, что отличает именно PV30-5KW VHM: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В. На полной мощности инвертор берёт из батареи 48 В около 105 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 80 А±4 А.

Солнечные панели

Допустимая мощность панелей — до 5 кВт. Рабочий диапазон 30–230 В @ 24 В/ 60–230 В @ 48 В, предельное напряжение цепочки 245 В. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 4, а всего на инвертор — до 7 штук (4,5 кВт).

Мощность и нагрузка

Номинальная мощность — 5 кВт. Без сети инвертор кратковременно выдаёт до 15 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Установка и эксплуатация

Рабочая температура — 0…40 °C. Габариты 305×531×202 мм. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страница PV3000 VHM Series (1–6 кВт) на mustsolar.com.

Серия MUST PV30 VHM

Автономные инверторы на 1–6 кВт под батарею 12, 24 или 48 В с солнечным входом до 245 В. Массив — от 1,25 кВт у младших моделей до 5 кВт у старших. Есть вход сети с зарядом батареи от неё и выбором приоритета источника; переключение по паспорту — не дольше 10 мс.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV30-1KW VHM	1 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-1.5KW VHM	1,5 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-2KW VHM	2 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-3KW VHM	3 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-4KW VHM	4 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-5KW VHM	5 кВт	1	48 В	5 кВт	Цена по запросу
PV30-6KW VHM	6 кВт	1	48 В	5 кВт	Цена по запросу

Аналоги других брендов

Характеристика	MUST PV30-5KW VHM	Deye SUN-5K-OG01LP1-EU-AM2
Мощность	5 кВт	5 кВт
Массив до	5 кВт	10 кВт
MPPT	—	2
Ток заряда	—	120 А
Цена	Цена по запросу	99 000 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PV30-5KW VHM

Обозначение у производителя — PV30-5KW VHM. В прайсах и объявлениях пишут также: PV30 5KW VHM, PV30-5KWVHM.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	5000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	15000 ВА
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(max)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	5000 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	245 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	30–230 В @ 24 В/ 60–230 В @ 48 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	80 А±4 А
Общие
КПД инвертора	>88 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…40 °C
Габариты	305×531×202 мм
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 5000 Вт — это 8 панелей по 605 Вт.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 21,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 105 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PV30 VHM не подойдут и что взять вместо них — на странице PV30-3KW VHM.

PV30-5KW VHM или PV30-4KW VHM

Характеристика	PV30-5KW VHM	PV30-4KW VHM
Номинальная мощность AC	5000 Вт	4000 Вт
Пиковая мощность	15000 ВА	12000 ВА
Макс. мощность массива	5000 Вт	2500 Вт
Напряжение батареи	48 В	24 В
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

5 кВт, подходит к однофазному вводу 220 В. По мощности это дом до 150 м² без электроотопления: техника, насос и бойлер, если не включать их все разом. На одной фазе это около 22 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 5000 Вт, это 8 панелей по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 245 В; сколько модулей в неё встанет, посчитано в описании ниже.
