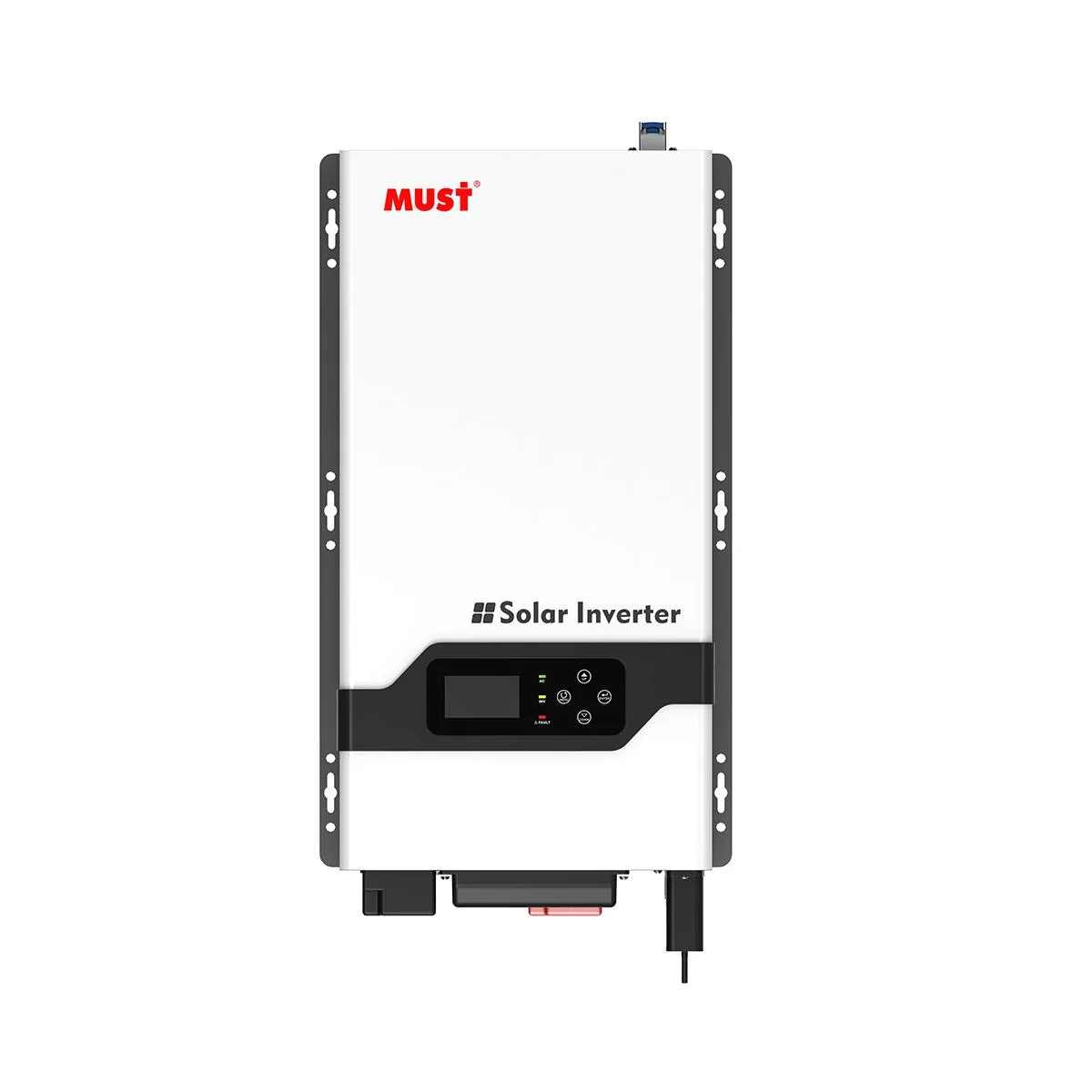

MUST PV30-3KW VHM — автономный инвертор 3 кВт

мощность: 3 кВт
фазность: 1 фаза
батарея: 24 В
панели до: 2,5 кВт

Цена по запросу

Под заказ

3 кВт под батарею 24 В, массив до 2,5 кВт, диапазон MPPT при 24 В — 30–230 В. Есть заряд батареи от сети и выбор приоритета источника.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия

Солнечный вход до 245 В
Заряд батареи от сети

Описание PV30-3KW VHM

MUST PV30-3KW VHM — автономный инвертор на 3 кВт под батарею 24 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дома без сети или с частыми отключениями: котёл, насос, холодильник, свет.

В серии PV30 VHM у нас модели от 1 до 6 кВт. Ближайшие по мощности: PV30-2KW VHM — 2 кВт, панели до 1,2 кВт; PV30-4KW VHM — 4 кВт, панели до 2,5 кВт.

Как работает

Без сети нагрузку питают панели и батарея; излишек солнца заряжает батарею.
При наличии сети инвертор пропускает её к нагрузке и заряжает батарею от сети или панелей — приоритет источников задаётся в настройках.
Пропала сеть — нагрузка переходит на батарею за 10 мс.

Батарея

Батарея — 24 В. На полной мощности инвертор берёт из батареи 24 В около 126 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 80 А±4 А.

Солнечные панели

Допустимая мощность панелей — до 2,5 кВт. Рабочий диапазон 15–95 В @ 12 В/ 30–230 В @ 24 В, предельное напряжение цепочки 245 В. Например, модулей LR8-66HVD-650M на 650 Вт по мощности входа помещается 3 (1,9 кВт) — одной цепочкой: при морозе −30 °C в неё можно поставить до 4.

Мощность и нагрузка

Номинальная мощность — 3 кВт. Без сети инвертор кратковременно выдаёт до 9 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Возможности

Настраиваемый заряд. Трёхстадийный заряд, настройка напряжения и тока заряда и порога отключения при разряде — под конкретную батарею, свинцовую или литиевую.
Приоритет сети или батареи. Можно выбрать, что питает дом в первую очередь — сеть или батарея, и включать или отключать заряд от сети.
Режим энергосбережения. Без нагрузки инвертор переходит в экономичный режим и меньше расходует батарею.
Связь с BMS по CAN. Обмен данными с BMS литиевой батареи по CAN — заряд по её командам.
Wi-Fi-модуль отдельно. Модуль Wi-Fi для приложения покупается отдельно; на корпусе есть индикаторы и ЖК-дисплей.

Установка и эксплуатация

Рабочая температура — 0…40 °C. Габариты 303×493×200 мм. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страница PV3000 VHM Series (1–6 кВт) на mustsolar.com.

Серия MUST PV30 VHM

Автономные инверторы на 1–6 кВт под батарею 12, 24 или 48 В с солнечным входом до 245 В. Массив — от 1,25 кВт у младших моделей до 5 кВт у старших. Есть вход сети с зарядом батареи от неё и выбором приоритета источника; переключение по паспорту — не дольше 10 мс.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV30-1KW VHM	1 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-1.5KW VHM	1,5 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-2KW VHM	2 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-3KW VHM	3 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-4KW VHM	4 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-5KW VHM	5 кВт	1	48 В	5 кВт	Цена по запросу
PV30-6KW VHM	6 кВт	1	48 В	5 кВт	Цена по запросу

Аналоги других брендов

Характеристика	MUST PV30-3KW VHM	Deye SUN-3.6K-OG01LP1-EU-AM2
Мощность	3 кВт	3,6 кВт
Массив до	2,5 кВт	7,2 кВт
MPPT	—	2
Ток заряда	—	90 А
Цена	Цена по запросу	82 500 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики PV30-3KW VHM

Обозначение у производителя — PV30-3KW VHM. В прайсах и объявлениях пишут также: PV30 3KW VHM, PV30-3KWVHM.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	9000 ВА
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(max)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	2500 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	245 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	15–95 В @ 12 В/ 30–230 В @ 24 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	24 В
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	80 А±4 А
Общие
КПД инвертора	>88 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…40 °C
Габариты	303×493×200 мм
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 2500 Вт — это 4 панели по 605 Вт. Солнечный вход меньше выхода инвертора: днём панели заряжают батарею и помогают нагрузке, но полную мощность выхода в одиночку не покроют.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 13 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 126 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители: насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу.
Нужно работать параллельно с сетью и отдавать в неё излишки: автономная модель так не умеет. Посмотреть гибридную модель: PH18-3024 PRO →
В резерв нужно взять электрокотёл, проточный нагреватель или индукционную плиту. 3 кВт на такую нагрузку не хватит: нужна модель мощнее или отдельная линия для нагрева без резерва. Посмотреть модель мощнее: PV18-3224 VPM II →
Панелей планируется больше чем на 2,5 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: PV18-6248 PRO II →

PV30-3KW VHM или PV30-2KW VHM

Характеристика	PV30-3KW VHM	PV30-2KW VHM
Номинальная мощность AC	3000 Вт	2000 Вт
Пиковая мощность	9000 ВА	6000 ВА
Макс. мощность массива	2500 Вт	1250 Вт
Напряжение батареи	24 В	12 В
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

3 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 13 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 2500 Вт, это 4 панели по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 245 В; сколько модулей в неё встанет, посчитано в описании ниже.

Можно ли отдавать излишки в сеть?

Нет. Автономная модель не работает параллельно с сетью и ничего в неё не отдаёт. Для выдачи излишков нужен гибридный или сетевой инвертор.

Можно ли использовать без солнечных панелей, как ИБП?

Да. Пока сеть есть, инвертор пропускает её к нагрузке и заряжает батарею от сети, при отключении переводит нагрузку на батарею — работает как ИБП. По паспорту переключение — не дольше 10 мс. Панели можно добавить позже — массив до 2,5 кВт. В сеть энергию он не отдаёт: если станция будет продавать излишки, нужен гибрид.
