MUST · Автономные инверторы · PV30-1KW VHM

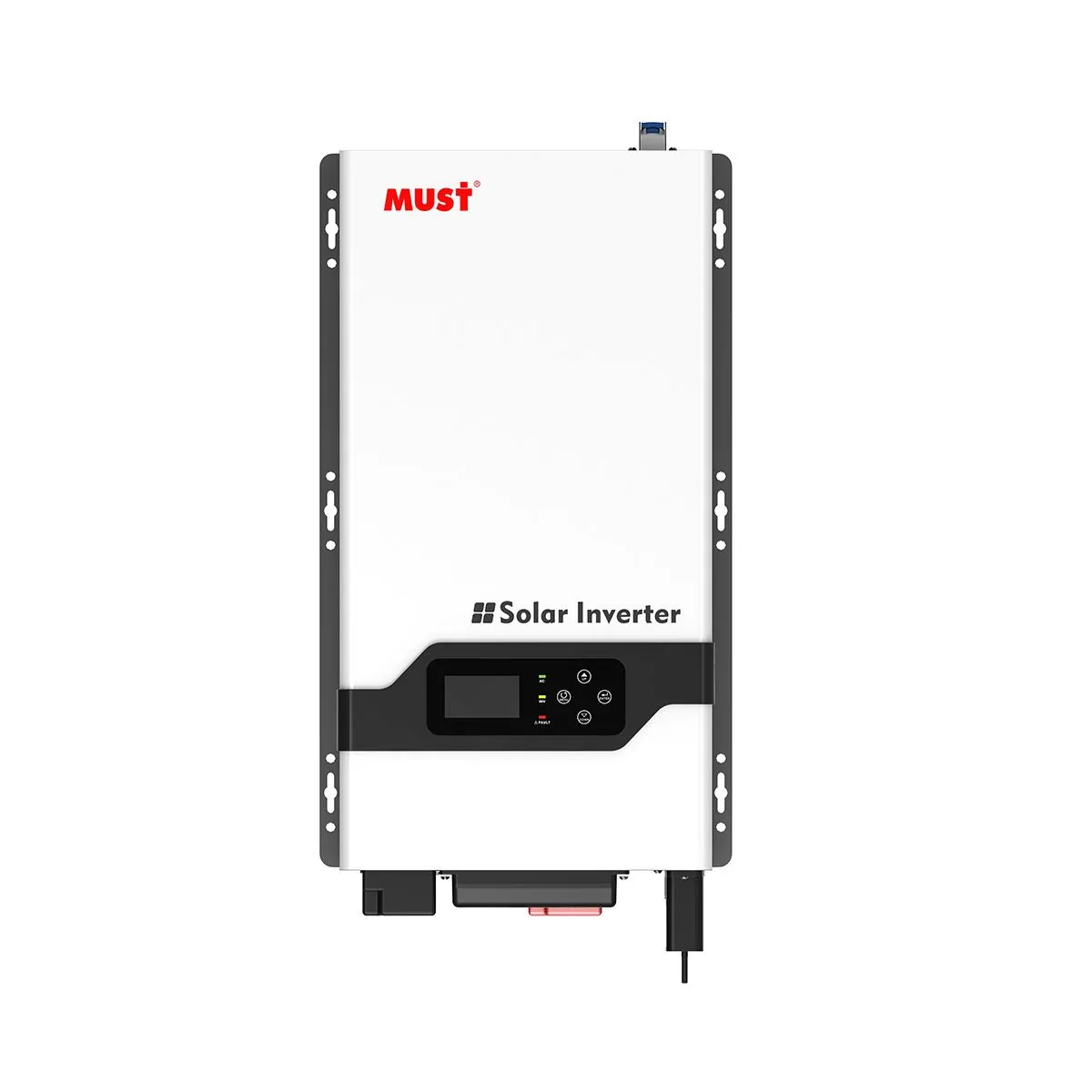

MUST PV30-1KW VHM — автономный инвертор 1 кВт

мощность: 1 кВт
фазность: 1 фаза
батарея: 12 В
панели до: 1,2 кВт

Цена по запросу

Под заказ

Автономный инвертор MUST на 1 кВт под батарею 12 В с солнечным входом до 245 В и массивом до 1,25 кВт. Переход на батарею — не дольше 10 мс.

Гарантия 2 года — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия

Солнечный вход до 245 В
Заряд батареи от сети

Описание PV30-1KW VHM

MUST PV30-1KW VHM — автономный инвертор на 1 кВт под батарею 12 В. Без сети он питает нагрузку от батареи и солнечных панелей, а при наличии сети работает как ИБП: пропускает сеть к нагрузке, заряжает батарею и при отключении переходит на неё. В сеть энергию не отдаёт. Подходит для дачи, бытовки, сторожки или как бесперебойник для котла и связи.

В серии PV30 VHM у нас модели от 1 до 6 кВт. Ближайшие по мощности: PV30-1.5KW VHM — 1,5 кВт, панели до 1,2 кВт.

Как работает серия PV30 VHM

Принцип работы и функции у моделей серии PV30 VHM одинаковые — они разобраны в описании PV30-3KW VHM. Ниже — то, что отличает именно PV30-1KW VHM: батарея, панели, мощность и установка.

Батарея

Батарея — 12 В. На полной мощности инвертор берёт из батареи 12 В около 84 А — по этому току подбирают батарею и сечение кабеля. Ток заряда от панелей — до 80 А±4 А.

Солнечные панели

Допустимая мощность панелей — до 1,2 кВт, в 1,2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. Рабочий диапазон 15–95 В @ 12 В/ 30–230 В @ 24 В, предельное напряжение цепочки 245 В.

Мощность и нагрузка

Номинальная мощность — 1 кВт. Без сети инвертор кратковременно выдаёт до 3 кВт — запас на пуск насосов, компрессоров и кондиционеров.

Установка и эксплуатация

Рабочая температура — 0…40 °C. Габариты 303×493×200 мм. Гарантия производителя — 2 года.

Цифры — из характеристик модели, функции — по документам производителя: страница PV3000 VHM Series (1–6 кВт) на mustsolar.com.

Серия MUST PV30 VHM

Автономные инверторы на 1–6 кВт под батарею 12, 24 или 48 В с солнечным входом до 245 В. Массив — от 1,25 кВт у младших моделей до 5 кВт у старших. Есть вход сети с зарядом батареи от неё и выбором приоритета источника; переключение по паспорту — не дольше 10 мс.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV30-1KW VHM	1 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-1.5KW VHM	1,5 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-2KW VHM	2 кВт	1	12 В	1,2 кВт	Цена по запросу
PV30-3KW VHM	3 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-4KW VHM	4 кВт	1	24 В	2,5 кВт	Цена по запросу
PV30-5KW VHM	5 кВт	1	48 В	5 кВт	Цена по запросу
PV30-6KW VHM	6 кВт	1	48 В	5 кВт	Цена по запросу

Характеристики PV30-1KW VHM

Обозначение у производителя — PV30-1KW VHM. В прайсах и объявлениях пишут также: PV30 1KW VHM, PV30-1KWVHM.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	1000 Вт
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	3000 ВА
Время переключения что это значит Сколько времени проходит между пропаданием сети и переходом на резерв. Короткое время важно для техники, которая не терпит перебоев.	10 мс(max)
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	1250 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	245 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	15–95 В @ 12 В/ 30–230 В @ 24 В
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	12 В
Ток заряда от панелей что это значит Наибольший ток, которым панели могут заряжать аккумулятор через инвертор.	80 А±4 А
Общие
КПД инвертора	>88 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	0…40 °C
Габариты	303×493×200 мм
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 1250 Вт — это 2 панели по 605 Вт. Массив в 1,2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 4,3 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 84 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии PV30 VHM не подойдут и что взять вместо них — на странице PV30-3KW VHM.

PV30-1KW VHM или PV30-1.5KW VHM

Характеристика	PV30-1KW VHM	PV30-1.5KW VHM
Номинальная мощность AC	1000 Вт	1500 Вт
Пиковая мощность	3000 ВА	4500 ВА
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же серии; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

1 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 4 А — ввод и вводной автомат должны это выдерживать.

Сколько панелей к нему подключить?

До 1250 Вт, это 2 панели по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 245 В; сколько модулей в неё встанет, посчитано в описании ниже.
