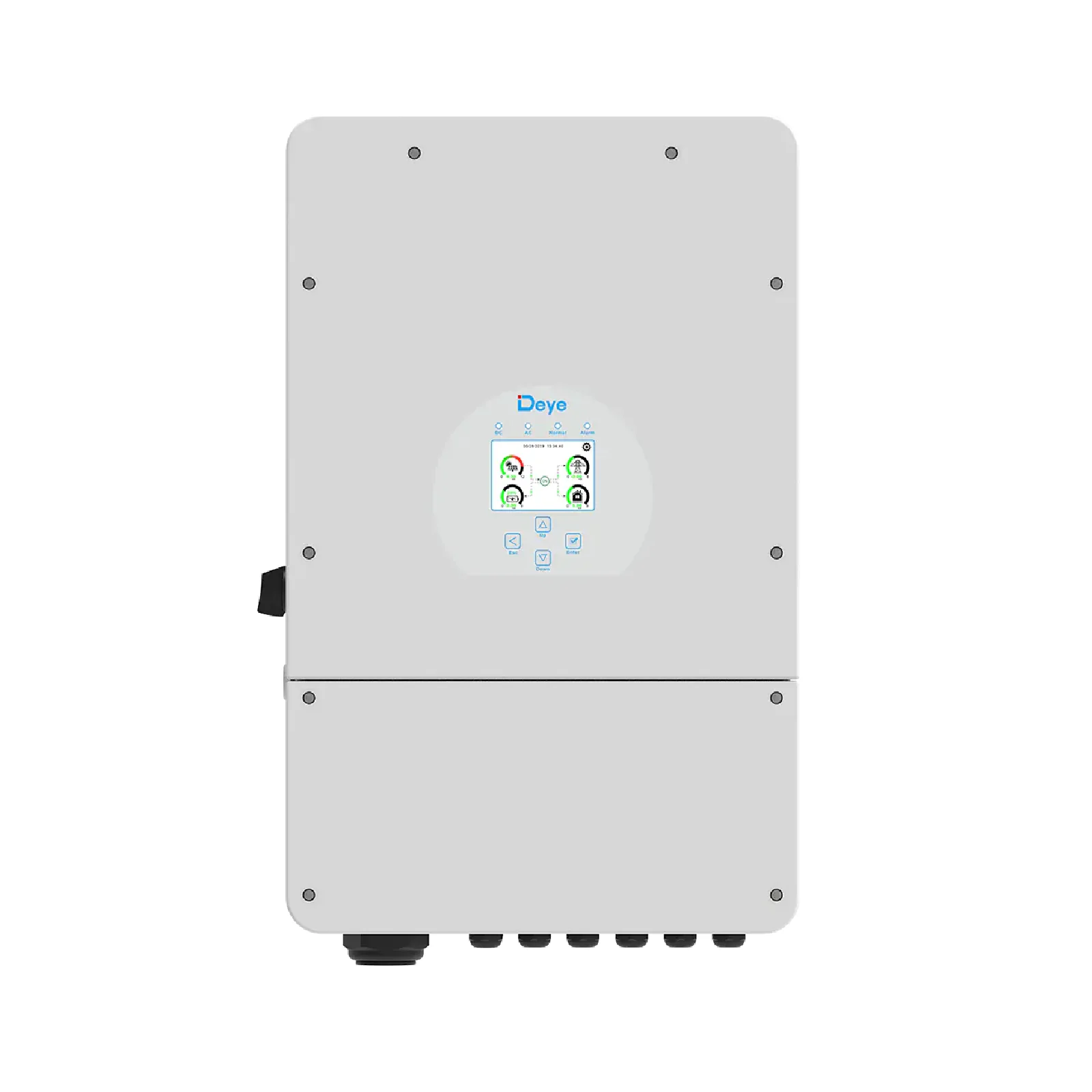

Deye SUN-8K-SG01LP1-EU — гибридный инвертор 8 кВт

мощность: 8 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 10,4 кВт
трекеров MPPT: 2

259 900 ₽

В наличии · 5 шт

Собрать систему

Однофазный гибрид на 8 кВт под батарею 48 В: ток заряда до 190 А и до 16 инверторов в параллели — из нескольких таких моделей собирают три фазы или наращивают мощность. Массив до 10,4 кВт на двух трекерах, пик 16 кВт.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
23 совместимые модели по документам производителей
Все инверторы 8 кВт — гибридные, сетевые и автономные

Ток заряда до 380 А
Вход для генератора

Описание SUN-8K-SG01LP1-EU

Deye SUN-8K-SG01LP1-EU — однофазный гибридный инвертор на 8 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на большой дом с однофазным вводом, где на резервной линии электроплита, бойлер или насосы.

В серии SG01LP1 у нас модели от 8 до 18 кВт. Ближайшие по мощности: SUN-14K-SG01LP1-EU-AM3-P — 14 кВт, ток заряда 250 А, панели до 28 кВт.

Как работает серия SG01LP1

Принцип работы и функции у моделей серии SG01LP1 одинаковые — они разобраны в описании SUN-14K-SG01LP1-EU-AM3-P. Ниже — то, что отличает именно SUN-8K-SG01LP1-EU: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная. Ток заряда и разряда — до 190 А, это около 9,7 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 168 А: например, 2 модуля с током разряда 100 А или батарея с током от 168 А. В официальном списке совместимости для этой модели — 23 батареи (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 10,4 кВт, в 1,3 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 16 штук (10,4 кВт).

Мощность и нагрузка

Номинальная мощность — 8 кВт, максимальная — 8,8 кВА. Без сети инвертор кратковременно выдаёт до 16 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

До 16 инверторов работают как одна система; суммарно до 128 кВт. Батареи тоже подключаются параллельно.

Установка и эксплуатация

Корпус IP65. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Габариты 420×670×233 мм, масса 30 кг. Связь — RS485, CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташит Deye SUN-(14-18)K-SG01LP1-EU-AM3-P.

Соберите систему с SUN-8K-SG01LP1-EU

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

23 модели · по спискам производителей

Серия Deye SG01LP1

Мощные однофазные гибриды на 8–18 кВт под батарею 48 В. Модели на 14–18 кВт имеют три входа MPPT и ток заряда до 380 А — большая батарея успевает зарядиться за солнечный день. Подходят для домов с однофазным вводом и большой нагрузкой; восьмикиловаттная модель объединяется в параллель до 16 инверторов.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-8K-SG01LP1-EU	8 кВт	1	48 В	10,4 кВт	259 900 ₽
SUN-14K-SG01LP1-EU-AM3-P	14 кВт	1	48 В	28 кВт	333 500 ₽
SUN-16K-SG01LP1-EU-AM3-P	16 кВт	1	48 В	32 кВт	388 600 ₽
SUN-18K-SG01LP1-EU-AM3-P	18 кВт	1	48 В	36 кВт	366 000 ₽

Аналоги других брендов

Характеристика	Deye SUN-8K-SG01LP1-EU	Growatt SPE 8000ES	MUST PH11-8KL1-EU
Мощность	8 кВт	8 кВт	8 кВт
Массив до	10,4 кВт	10 кВт	10,4 кВт
MPPT	2	2	—
Ток заряда	190 А	190 А	190 А
Цена	259 900 ₽	214 000 ₽	Цена по запросу

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-8K-SG01LP1-EU

Обозначение у производителя — SUN-8K-SG01LP1-EU. В прайсах и объявлениях пишут также: SUN-8K-SG01LP1, SUN 8K SG01LP1 EU, SUN 8K SG01LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	8000 Вт
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	16000 Вт, 10 с
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	8800 ВА
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	10400 Вт
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Рабочее напряжение PV	370 В (номинальное)
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2
Аккумулятор
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	190 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	190 А
Тип батареи	LiFePO4, свинцово-кислотная
Общие
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485, CAN
Габариты	420×670×233 мм
Масса	30 кг
Параллельная работа что это значит Сколько инверторов можно объединить в одну систему, чтобы нарастить мощность или получить три фазы из однофазных. Объединяют только те модели и версии, которые допускает производитель.	до 16 шт
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
КПД (евро) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	96,5 %
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG01LP1 — что значит и что делать.

Документы SUN-8K-SG01LP1-EU

Даташит Deye SUN-8K-SG01LP1-EU (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-8K-SG01LP1-EU (англ.)PDF, 8,1 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 10400 Вт — это 17 панелей по 605 Вт, то есть примерно по 8 на каждый из 2 трекеров. Массив в 1,3 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 190 А на шине 51,2 В — около 9,7 кВт в батарею. Один модуль B4850 принимает до 50 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 4 модулями. На пределе модуль набирает 2,16 кВт·ч не быстрее чем за 0,8 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 34,8 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 168 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии SG01LP1 не подойдут и что взять вместо них — на странице SUN-14K-SG01LP1-EU-AM3-P.

SUN-8K-SG01LP1-EU или SUN-14K-SG01LP1-EU-AM3-P

Характеристика	SUN-8K-SG01LP1-EU	SUN-14K-SG01LP1-EU-AM3-P
Номинальная мощность AC	8000 Вт	14000 Вт
Пиковая мощность	16000 Вт, 10 с	28000 Вт, 10 с
Макс. мощность массива	10400 Вт	28000 Вт
Количество MPPT	2	3
Макс. ток заряда	190 А	250 А
Макс. ток разряда	190 А	250 А
Цена	259 900 ₽	333 500 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 73 600 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

8 кВт, подходит к однофазному вводу 220 В. По мощности это большой дом со скважиной, бойлером и мастерской; электрокотёл — только небольшой. На одной фазе это около 35 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 16 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 10400 Вт, это 17 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
