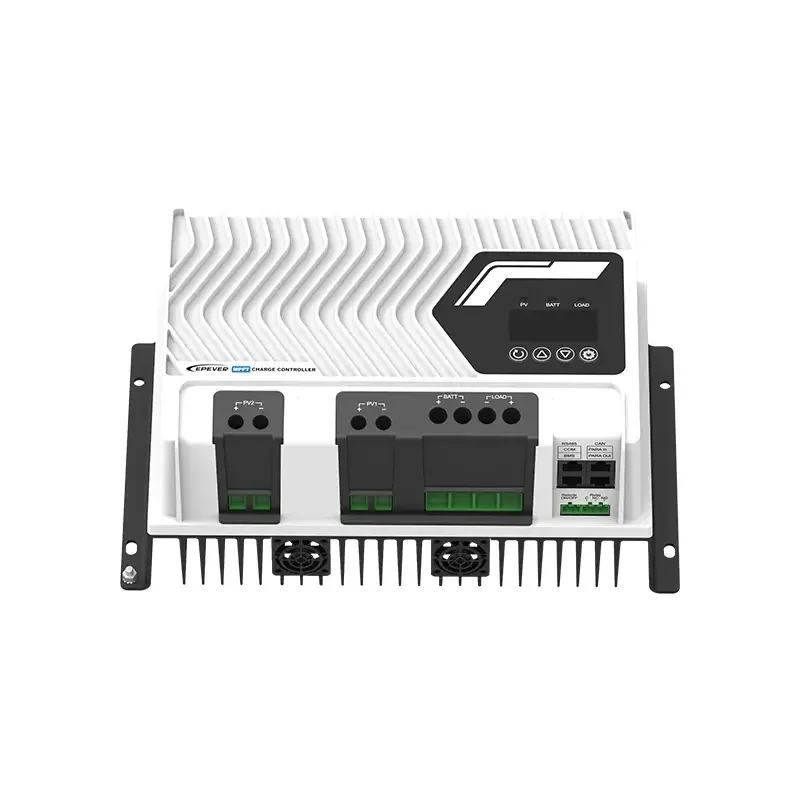

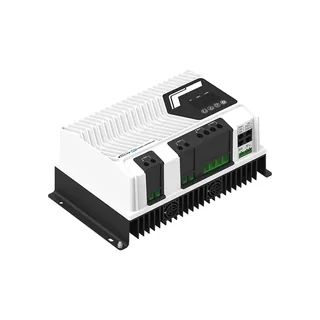

EPEVER IT10420NC G3 — MPPT-контроллер заряда 100 А, 12/24/48 В, с выходом нагрузки

Какие панели подойдут

Расчёт для батареи 48 В, когда контроллер принимает до 5200 Вт, и мороза −30 °C, при котором напряжение холостого хода модулей растёт; предел входа — 200 В.

• Jinko Solar JKM435N-54HL4R-B (435 Вт, на морозе Voc около 44,8 В) — до 4 в цепочке, всего до 8 — 2 цепочки по 4.
• Trina Solar TSM-450NEG9R.28 (450 Вт, на морозе Voc около 59,9 В) — до 3 в цепочке, всего до 9 — 3 цепочки по 3.
• LONGi LR7-54HVH-485M (485 Вт, на морозе Voc около 44,8 В) — до 4 в цепочке, всего до 8 — 2 цепочки по 4.

Модули, у которых в таблице нет температурного коэффициента, — на мороз заложен запас 25 %:

• SILA SIM50-12 (50 Вт, Voc 22,04 В) — до 7 в цепочке, всего до 98 — 14 цепочек по 7.
• SILA SIM410-24 PERC (410 Вт, Voc 37,45 В) — до 4 в цепочке, всего до 12 — 3 цепочки по 4.
• SILA SIM500-24 TOPCon (500 Вт, Voc 44,4 В) — до 3 в цепочке, всего до 9 — 3 цепочки по 3.
• SILA SIM720-24 TOPCon (720 Вт, Voc 49,24 В) — до 3 в цепочке, всего до 6 — 2 цепочки по 3.

Цепочки соединяют параллельно, только если в них одинаковые модули и их поровну.

Аккумуляторы

Контроллер работает с батареями: AGM, гелевые, с жидким электролитом; LiFePO4, Li-NMC. Литиевые аккумуляторы каталога по напряжению:

• 12 В: SILA LP15-12100 (1,28 кВт·ч, принимает до 50 А — меньше тока контроллера), SILA LFP12-300 (3,84 кВт·ч).
• 24 В: EPEVER LFP 24-100 (2,56 кВт·ч, принимает до 50 А — меньше тока контроллера), SILA LFP24-100 (2,56 кВт·ч), SILA LP16-24200 (5,12 кВт·ч), SILA LFP24-230 (5,89 кВт·ч) и ещё 2 в разделе низковольтных аккумуляторов.
• 48 В: Growatt AXE 5,0L-C1 (5 кВт·ч), Deye SE-G5.1 Pro-B (5,12 кВт·ч), Deye SE-G5.1 (5,12 кВт·ч, принимает до 50 А — меньше тока контроллера), Deye SE-F5 (5,12 кВт·ч) и ещё 21 в разделе низковольтных аккумуляторов.

Для литиевой батареи в настройках контроллера выбирают её тип и проверяют напряжение системы. Если батарея принимает меньший ток, чем отдаёт контроллер, ставят ещё один модуль в параллель или снижают ток заряда в настройках.

Установка и связь

Степень защиты IP43 с крышкой клемм, IP32 без неё: корпус выдерживает брызги, но место ему всё равно под крышей. Рабочая температура — −25…+60 °C, выше 40 °C — со снижением мощности. Габариты — 352×263×158 мм, масса 7,87 кг. Связь: RS485 (RJ45), CAN, BMS; модули Bluetooth, Wi-Fi, 4G — дополнительно. Параллельная работа: до 6 контроллеров по CAN — так наращивают мощность панелей на одной батарее.
