Deye · Низковольтные аккумуляторы · SE-G5.1

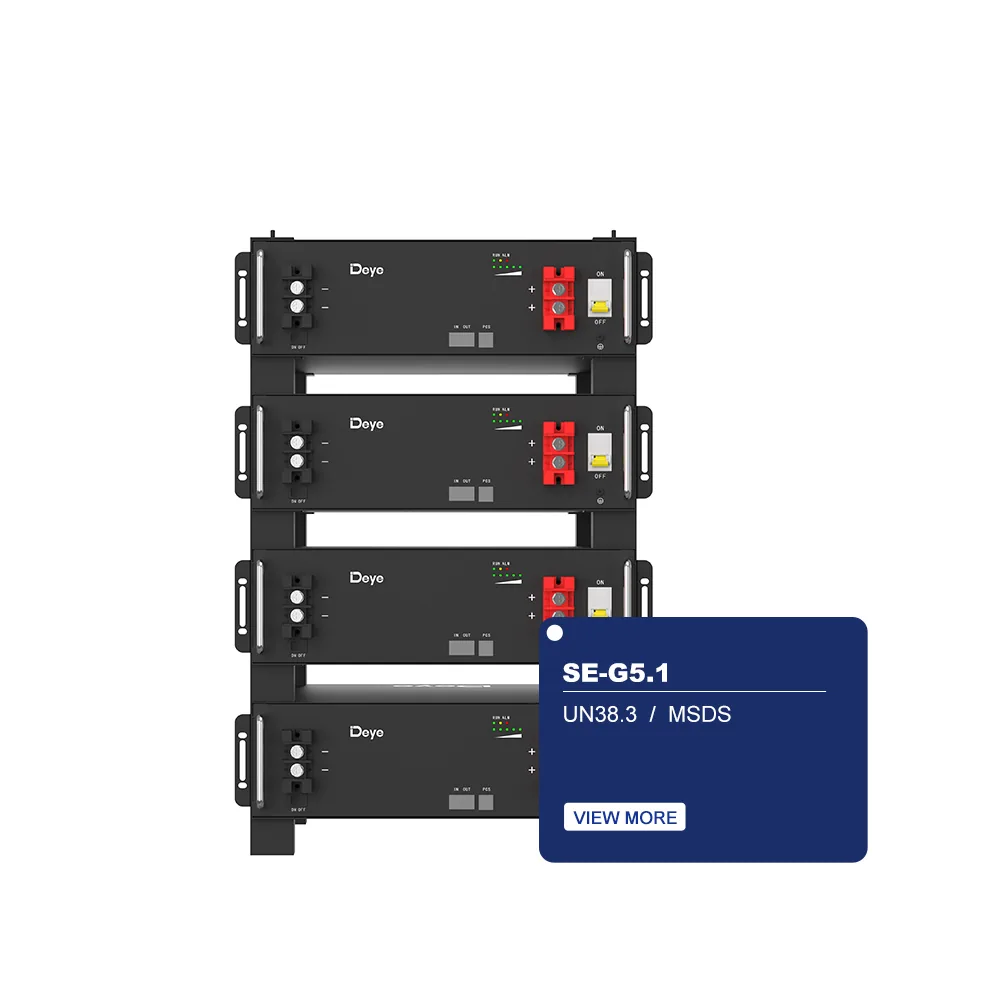

Deye SE-G5.1 — аккумулятор 5,12 кВт·ч

энергия: 5,12 кВт·ч
полезная: 4,1 кВт·ч
система: 48 В
циклов: 6000

137 200 ₽

Под заказ

Вопрос в Telegram

Базовый модуль серии SE-G: 5,12 кВт·ч, глубина разряда 80 % и ток до 50 А — около 2,5 кВт со стороны батареи на модуль. Поэтому число модулей считают и по мощности инвертора, а не только по ёмкости.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
22 совместимые модели по документам производителей

6000 циклов по данным производителя
Совместимость с гибридами Deye по официальному списку
Наращиваются модулями

Описание SE-G5.1

Deye SE-G5.1 — литий-железо-фосфатный (LiFePO4) аккумулятор на 5,12 кВт·ч и 51,2 В (100 А·ч). Это низковольтная батарея системы 48 В — её ставят к однофазным и трёхфазным гибридным и автономным инверторам на 48 В. Один модуль — резерв для котла, насоса, холодильника и света; ёмкость наращивают параллельным подключением одинаковых модулей. Химия LiFePO4 не содержит кобальта, устойчива к перегреву и выдерживает тысячи циклов — поэтому её используют в домашних накопителях.

Другие модели серии SE-G в каталоге: SE-G5.1 Pro-B — 5,12 кВт·ч; SE-G5.3 — 5,3 кВт·ч; SE-G10.2 — 10,24 кВт·ч.

Ток и мощность

Модуль отдаёт до 50 А; умножив ток на 51,2 В, получаем примерно 2,6 кВт с одного модуля. Пиковый ток — 100 А (10 с): короткий бросок при включении двигателя BMS не отключает. Без солнца и сети один модуль может питать инвертор мощностью примерно до 2,4 кВт; для инвертора мощнее модули ставят параллельно — токи складываются. Например, чтобы не упираться в ток батареи: для Deye SUN-8K-SG05LP1-EU-AM2-P на 8 кВт — 4 модуля; для Deye SUN-20K-SG05LP3-EU-SM2 на 20 кВт — 9 модулей.

Ёмкость и наращивание

Глубина разряда — 80 %: из 5,12 кВт·ч в работу идёт около 4,1 кВт·ч, остаток бережёт ячейки от глубокого разряда. Наращивание — до 64 модулей параллельно, 327 кВт·ч. Два модуля дают 10,24 кВт·ч, четыре — 20,48 кВт·ч. Соединяют только одинаковые модели: разные по ёмкости и сроку службы модули заряжаются неравномерно.

Возможности

До 64 модулей в параллель. Ёмкость наращивается модулями — до 64 штук в одной системе, по мере роста потребления. Начать можно с одного-двух.
Три способа установки. Стандартный корпус высотой 3U ставится в стойку 19", вешается на стену или собирается стопкой на полу — под любое помещение.
Автоматическая настройка связки. Модули сами распределяют адреса при параллельном подключении — без DIP-переключателей. Прошивку можно обновлять удалённо, а состояние видно в мониторинге.
Для помещения. Корпус IP20 с естественным охлаждением — модули ставят в сухом помещении; рабочий диапазон от −20 до +55 °C.

С какими инверторами работает

По официальным спискам производителей модуль работает с 22 инверторами каталога (Deye; серии SG01LP1, SG03LP1, SG04LP1, SG04LP3, SG05LP1, SG05LP3). Связь с инвертором — по CAN2.0, RS485: инвертор читает состояние батареи от BMS и заряжает её по её командам. Каждая пара с источником — в блоке «Совместимость».

Установка

Корпус IP20 — только для сухого помещения: котельная, кладовая, техническая комната. Рабочая температура — заряд 0…55 °C, разряд −20…55 °C. Литиевые ячейки нельзя заряжать на морозе: ниже 0 °C BMS запрещает заряд, поэтому зимой модуль ставят в отапливаемом помещении. Габариты — 440×540×133 мм, масса — 44 кг.

Ресурс и гарантия

Ресурс — не менее 6000 циклов (0,2C, 80 % DOD, 70 % EOL). Цикл — это полный заряд и разряд; в резервной системе, где батарея большую часть времени заряжена, циклы расходуются медленно. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: даташит Deye SE-G5.1 / SE-G10.2 / SE-G5.1 Pro-B.

Совместимые инверторы

22 модели · по спискам производителей

Deye SUN-8K-SG01LP1-EU 8 кВт, 1 ф. 259 900 ₽ Deye SUN-3.6K-SG03LP1-EU 3,6 кВт, 1 ф. 125 000 ₽ Deye SUN-14K-SG01LP1-EU-AM3-P 14 кВт, 1 ф. 333 500 ₽ Deye SUN-16K-SG01LP1-EU-AM3-P 16 кВт, 1 ф. 388 600 ₽ Deye SUN-3.6K-SG04LP1-EU-SM2 3,6 кВт, 1 ф. 144 300 ₽ Deye SUN-3.6K-SG05LP1-EU-AM2-P 3,6 кВт, 1 ф. 135 700 ₽ Deye SUN-3K-SG04LP1-EU 3 кВт, 1 ф. 143 700 ₽ Deye SUN-5K-SG04LP1-EU-SM2 5 кВт, 1 ф. 140 200 ₽ Deye SUN-5K-SG05LP1-EU-AM2-P 5 кВт, 1 ф. 146 800 ₽ Deye SUN-6K-SG04LP1-EU-SM2 6 кВт, 1 ф. 145 200 ₽ Deye SUN-6K-SG05LP1-EU-AM2-P 6 кВт, 1 ф. 152 600 ₽ Deye SUN-8K-SG05LP1-EU-AM2-P 8 кВт, 1 ф. 226 900 ₽ Deye SUN-8K-SG05LP1-EU-SM2-P 8 кВт, 1 ф. 230 600 ₽ Deye SUN-12K-SG04LP3-EU 12 кВт, 3 ф. 319 000 ₽ Deye SUN-15K-SG05LP3-EU-SM2 15 кВт, 3 ф. 358 300 ₽ Deye SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 ф. 461 200 ₽ Deye SUN-10K-SG04LP3-EU 10 кВт, 3 ф. 281 000 ₽ Deye SUN-14K-SG05LP3-EU-SM2 14 кВт, 3 ф. 310 100 ₽ Deye SUN-16K-SG05LP3-EU-SM2 16 кВт, 3 ф. 371 600 ₽ Deye SUN-18K-SG05LP3-EU-SM2 18 кВт, 3 ф. 389 500 ₽ Deye SUN-6K-SG04LP3-EU 6 кВт, 3 ф. 221 300 ₽ Deye SUN-8K-SG04LP3-EU 8 кВт, 3 ф. 266 000 ₽

Серия Deye SE-G

Стоечные модули LiFePO4 на 51,2 В — 5,12 и 10,24 кВт·ч. В серии есть модели с разной допустимой глубиной разряда и током: у SE-G5.1 — 80 % и 50 А, у SE-G5.1 Pro-B — 90 % и 100 А с гарантией 10 лет. Pro-B отдаёт около 5 кВт одним модулем. SE-G5.1, SE-G5.1 Pro-B и SE-G10.2 подтверждены официальным списком совместимости Deye.

Модель	Энергия	Полезная	Напряжение	Ток разряда	Цена
SE-G5.1	5,12 кВт·ч	4,1 кВт·ч	51,2 В	50 А	137 200 ₽
SE-G5.1 Pro-B	5,12 кВт·ч	4,6 кВт·ч	51,2 В	100 А	141 800 ₽
SE-G5.3	5,3 кВт·ч	—	—	—	135 000 ₽
SE-G10.2	10,24 кВт·ч	8,19 кВт·ч	51,2 В	100 А	231 000 ₽

Аналоги других брендов

Характеристика	Deye SE-G5.1	Dyness B51100	Growatt Hope 5.5L-A1
Энергия	5,12 кВт·ч	5,12 кВт·ч	5,5 кВт·ч
Полезная	4,1 кВт·ч	4,61 кВт·ч	5,12 кВт·ч
Ток разряда	50 А	75 А	100 А
Циклов	6000	6000	6000
Цена	137 200 ₽	Цена по запросу	198 000 ₽

Сравниваются одни и те же характеристики из документов производителей: то же напряжение, близкая ёмкость.

Характеристики SE-G5.1

Обозначение у производителя — SE-G5.1. В прайсах и объявлениях пишут также: SE G5.1.

Характеристика	Значение
Аккумулятор
Тип батареи	LiFePO4
Номинальная энергия что это значит Ёмкость батареи по паспорту в кВт·ч. Использовать можно меньше: смотрите полезную ёмкость.	5,12 кВт·ч
Ёмкость в А·ч что это значит Заряд батареи в ампер-часах. Умножив на напряжение, получают энергию: 100 А·ч при 51,2 В дают около 5,1 кВт·ч.	100 А·ч
Номинальное напряжение	51,2 В
Рабочее напряжение	44,8–57,6 В
Сборка ячеек	1P16S
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	50 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	50 А
Пиковый ток разряда что это значит Ток, который батарея отдаёт или принимает только короткое время, указанное в скобках. Длительно держать такой ток нельзя.	100 А (10 с)
Глубина разряда что это значит Какую часть ёмкости можно использовать без ущерба для ресурса. При 90 % из батареи на 10 кВт·ч берут до 9 кВт·ч, остальное остаётся в запасе.	80 %
Циклов что это значит Сколько полных циклов заряда и разряда батарея выдерживает, пока её ёмкость не упадёт до заданного уровня. Условия указаны в скобках: числа разных производителей сравнивают только при одинаковых условиях.	≥6000 (0,2C, 80 % DOD, 70 % EOL)
Наращивание что это значит Сколько модулей можно объединить параллельно, чтобы увеличить ёмкость. Предел по току при этом задаёт и инвертор.	до 64 модулей параллельно, 327 кВт·ч
Общие
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	CAN2.0, RS485
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP20
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	заряд 0…55 °C, разряд −20…55 °C
Температура хранения	0…35 °C
Допустимая влажность	до 95 %
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	до 2000 м
Габариты	440×540×133 мм
Масса	44 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы SE-G5.1

Брошюра Deye SE-G5.1 (англ.)PDF, 2,7 МБ · с сайта производителя
Инструкция по эксплуатации Deye SE-G5.1 (англ.)PDF, 4 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько это в часах

4,1 кВт·ч полезной энергии с учётом потерь в инверторе: минимум (0,3 кВт) — около 13 ч, обычный вечер (0,8 кВт) — около 5 ч, с кухней и водой (1,6 кВт) — около 2 ч. Один модуль отдаёт до 50 А — это около 2,4 кВт со стороны инвертора. Модули одной модели складываются — два модуля дают вдвое больше часов и тока.

«Ресурс» — так же, как у SE-G5.1 Pro-B: значение у этих моделей совпадает.

Когда модели серии SE-G не подойдут и что взять вместо них — на странице SE-G5.1 Pro-B.

SE-G5.1 или SE-G5.1 Pro-B

Характеристика	SE-G5.1	SE-G5.1 Pro-B
Рабочее напряжение	44,8–57,6 В	43,2–57,6 В
Макс. ток заряда	50 А	100 А
Макс. ток разряда	50 А	100 А
Пиковый ток разряда	100 А (10 с)	150 А (2 мин, 25 °C)
Глубина разряда	80 %	90 %
Циклов	≥6000 (0,2C, 80 % DOD, 70 % EOL)	≥6000 (0,5C, 90 % DOD, 70 % EOL)
Цена	137 200 ₽	141 800 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 4 600 ₽.

Вопросы по модели

На сколько часов хватит одного модуля?

В работу идёт 4,1 кВт·ч. Оценка по нагрузке: минимум — около 13 ч, обычный вечер — около 5 ч, с кухней и водой — около 2 ч. Это прикидка по типовому дому с потерями в инверторе; точнее считает калькулятор по вашему потреблению.
