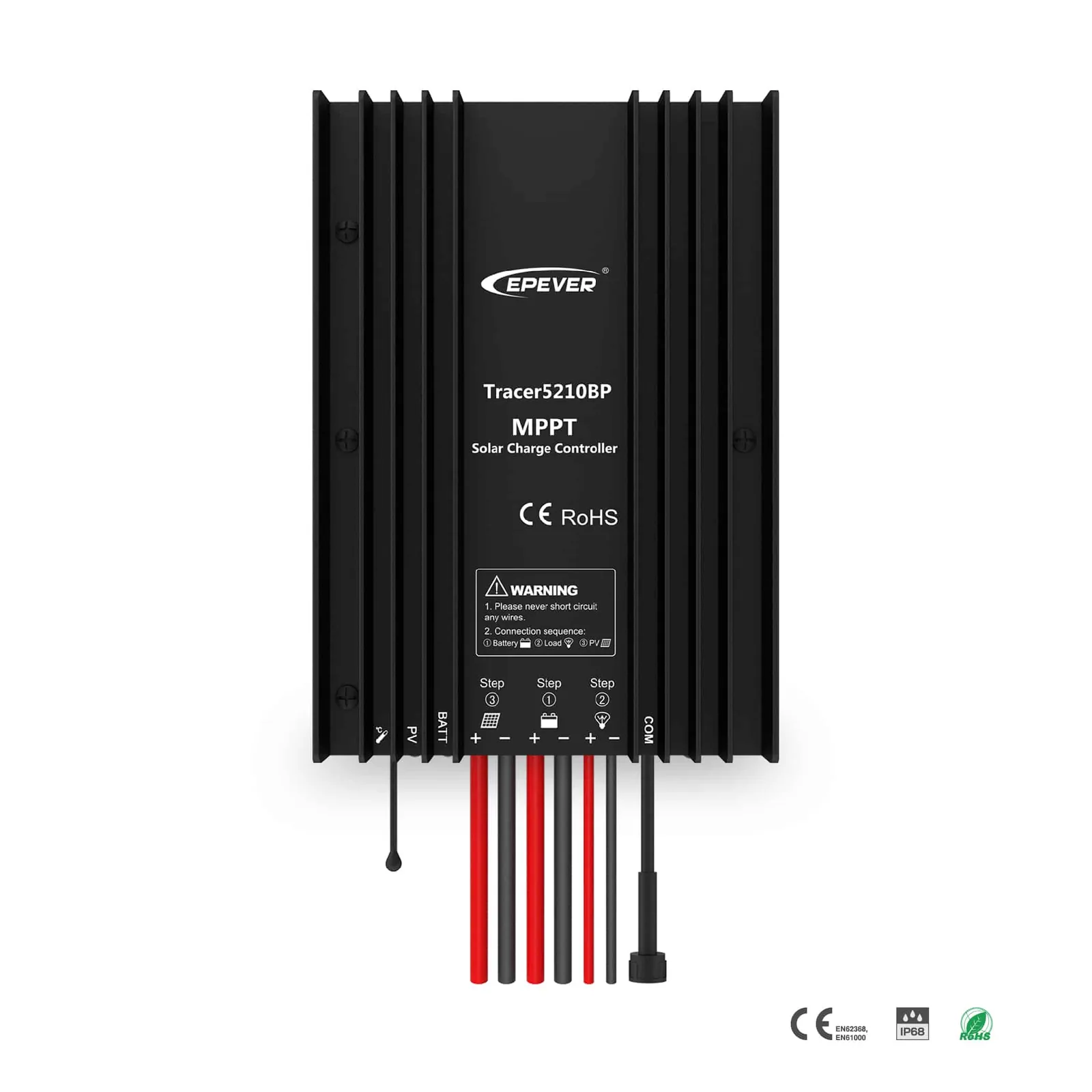

Герметичный контроллер IP68 на 20 А для батарей 12 и 24 В: панели до 260 и 520 Вт. Для уличного освещения и автономных постов наблюдения, рабочий диапазон — от −40 до +60 °C.
Расчёт для батареи 24 В, когда контроллер принимает до 520 Вт, и мороза −30 °C, при котором напряжение холостого хода модулей растёт; предел входа — 60 В.
Модули, у которых в таблице нет температурного коэффициента, — на мороз заложен запас 25 %:
Цепочки соединяют параллельно, только если в них одинаковые модули и их поровну.
Контроллер работает с батареями: свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4, Li-NMC. Литиевые аккумуляторы каталога по напряжению:
Для литиевой батареи в настройках контроллера выбирают её тип и проверяют напряжение системы. Если батарея принимает меньший ток, чем отдаёт контроллер, ставят ещё один модуль в параллель или снижают ток заряда в настройках.
Степень защиты IP68 (погружение на 1,5 м, 72 ч): герметичный корпус — можно ставить на улице, в опоре фонаря или в отсеке у панели. Рабочая температура — −40…+60 °C. Габариты — 153×105×52,1 мм, масса 1,2 кг. Связь: RS485 в герметичном исполнении, Modbus.
Небольшие MPPT-контроллеры в герметичном корпусе IP68: по даташиту выдерживают погружение на 1,5 м в течение 72 часов и работают от −40 до +60 °C. Батарея 12 или 24 В, свинцовая или литиевая, есть выход нагрузки на полный ток. Рассчитаны на уличное освещение, камеры и датчики, где контроллер стоит прямо на улице.
| Модель | Ток заряда | Батарея | Панели до | Voc до | Цена |
|---|---|---|---|---|---|
| Tracer 2606BP | 10 А | 12/24 В | 260 Вт | 60 В | 5 040 ₽ |
| Tracer 5206BP | 20 А | 12/24 В | 520 Вт | 60 В | 9 360 ₽ |
| Батарея | |
| Напряжение системы | 12/24 В, автоопределение (у литиевых батарей задаётся вручную) |
| Тип батареи | свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4, Li-NMC |
| Диапазон напряжения батареи | 8,5–32 В |
| Макс. ток заряда | 20 А |
| Ток выхода нагрузки | 20 А |
| Солнечный вход | |
| Макс. напряжение PV | 60 В при минимальной рабочей температуре |
| Макс. напряжение PV при 25 °C | 46 В |
| Рабочий диапазон MPPT | от напряжения батареи + 2 В до 36 В |
| Мощность панелей при батарее 12 В | 260 Вт |
| Мощность панелей при батарее 24 В | 520 Вт |
| Общие | |
| КПД преобразования, макс. | 98 % |
| Эффективность слежения MPPT | не ниже 99 % |
| Собственное потребление | до 13 мА при 12 В, до 11,5 мА при 24 В |
| Связь | RS485 в герметичном исполнении, Modbus |
| Степень защиты | IP68 (погружение на 1,5 м, 72 ч) |
| Рабочая температура | −40…+60 °C |
| Габариты | 153×105×52,1 мм |
| Масса | 1,2 кг |
Значения сверены со спецификацией производителя — она в списке документов ниже.
Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.
Ток заряда один и тот же — 20 А, поэтому мощность панелей, которую контроллер пропустит в батарею, растёт с её напряжением: 260 Вт при батарее 12 В, 520 Вт при батарее 24 В. Для новой системы выгоднее старшее из этих напряжений: тот же контроллер примет больше панелей, а токи в проводах меньше.
Предел 60 В относится к холодному дню: напряжение холостого хода растёт на морозе, и сумма по цепочке при самой низкой температуре места должна оставаться ниже предела. Снизу работает другое ограничение — рабочий диапазон MPPT от напряжения батареи + 2 В до 36 В: цепочка с напряжением ниже него не заряжает батарею.
Между контроллером и батареей течёт до 20 А постоянного тока — под этот ток выбирают предохранитель или автомат и сечение кабеля. Кабель к батарее делают как можно короче: на низком напряжении потери в длинном проводе заметны.
| Tracer 5206BP | Tracer 2606BP | |
|---|---|---|
| Макс. ток заряда | 20 А | 10 А |
| Ток выхода нагрузки | 20 А | 10 А |
| Мощность панелей при батарее 12 В | 260 Вт | 130 Вт |
| Мощность панелей при батарее 24 В | 520 Вт | 260 Вт |
| Габариты | 153×105×52,1 мм | 124×89×30 мм |
| Масса | 1,2 кг | 0,54 кг |
| Цена | 9 360 ₽ | 5 040 ₽ |
Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 4 320 ₽.
Опишите объект и что нужно запитать. Если есть схема щита или список техники — приложите в мессенджере.
