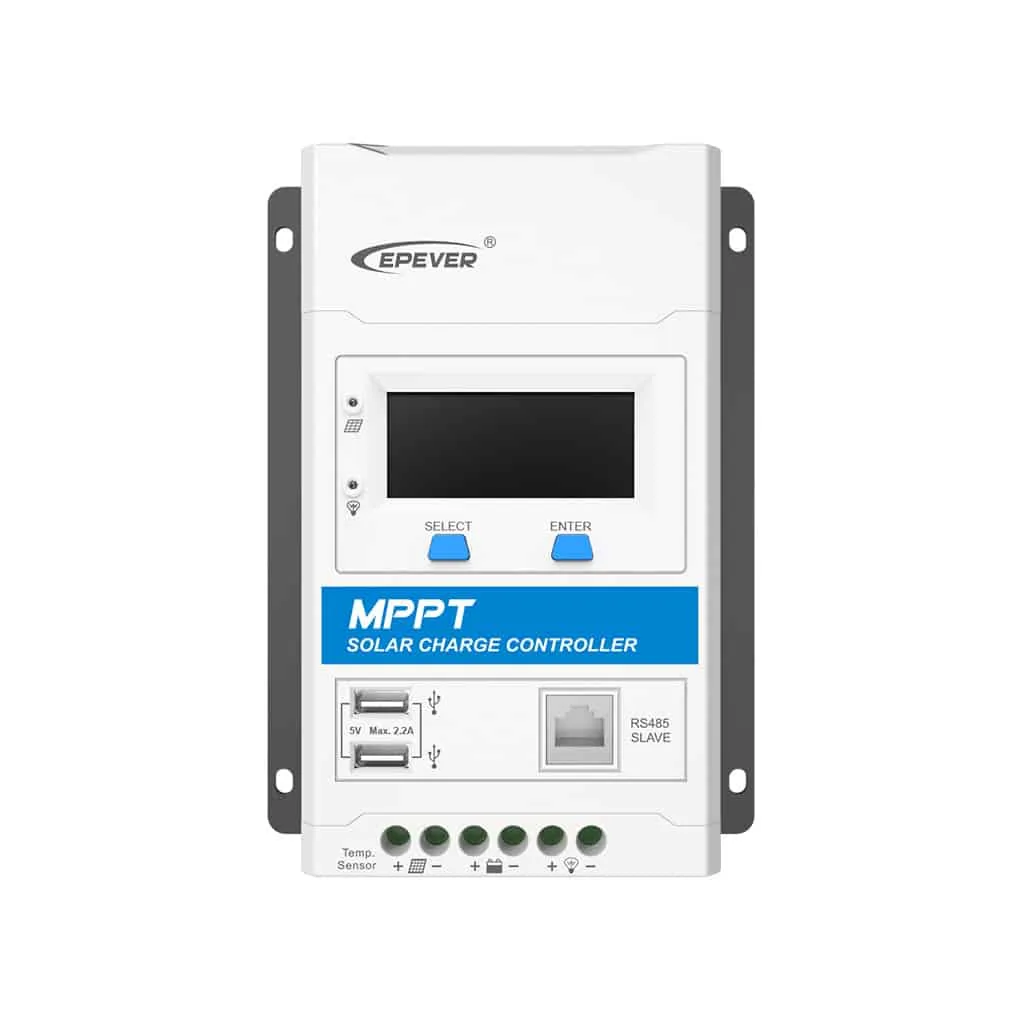

Модульный MPPT-контроллер на 10 А с дисплеем DS2 и интерфейсным модулем UCS: батарея 12 или 24 В, панели до 130 и 260 Вт. Для одной-двух небольших панелей на даче, в бытовке или на пасеке.
Расчёт для батареи 24 В, когда контроллер принимает до 260 Вт, и мороза −30 °C, при котором напряжение холостого хода модулей растёт; предел входа — 60 В.
Модули, у которых в таблице нет температурного коэффициента, — на мороз заложен запас 25 %:
Цепочки соединяют параллельно, только если в них одинаковые модули и их поровну.
Контроллер работает с батареями: свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4 (4S/8S), Li-NMC. Литиевые аккумуляторы каталога по напряжению:
Для литиевой батареи в настройках контроллера выбирают её тип и проверяют напряжение системы. Если батарея принимает меньший ток, чем отдаёт контроллер, ставят ещё один модуль в параллель или снижают ток заряда в настройках.
Степень защиты IP30: корпус без защиты от воды — в помещении или в закрытом шкафу. Рабочая температура — −25…+55 °C. Габариты — 135×180,8×47,3 мм, масса 0,56 кг. Связь: RS485 (5 В / 100 мА).
Модульные MPPT-контроллеры на 10–40 А для батарей 12 и 24 В: к силовому блоку подключаются дисплейный и интерфейсные модули. В наших комплектациях — дисплей DS2 и модуль UCS. Младшая модель принимает цепочку до 60 В, 3210N и 4210N — до 100 В в мороз. Есть выход нагрузки и порт RS485.
| Модель | Ток заряда | Батарея | Панели до | Voc до | Цена |
|---|---|---|---|---|---|
| TRIRON 1206N DS2/UCS | 10 А | 12/24 В | 260 Вт | 60 В | 7 440 ₽ |
| TRIRON 3210N DS2/UCS | 30 А | 12/24 В | 780 Вт | 100 В | 11 600 ₽ |
| TRIRON 4210N DS2/UCS | 40 А | 12/24 В | 1040 Вт | 100 В | 14 480 ₽ |
Обозначение у производителя — TRIRON1206N + DS2 + UCS. В прайсах и объявлениях пишут также: TRIRON1206N+DS2+UCS.
| Батарея | |
| Напряжение системы | 12/24 В, автоопределение (у литиевых батарей задаётся вручную) |
| Тип батареи | свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4 (4S/8S), Li-NMC |
| Диапазон напряжения батареи | 8–32 В |
| Макс. ток заряда | 10 А |
| Ток выхода нагрузки | 10 А |
| Солнечный вход | |
| Макс. напряжение PV | 60 В при минимальной рабочей температуре |
| Макс. напряжение PV при 25 °C | 46 В |
| Рабочий диапазон MPPT | от напряжения батареи + 2 В до 36 В |
| Мощность панелей при батарее 12 В | 130 Вт |
| Мощность панелей при батарее 24 В | 260 Вт |
| Общие | |
| КПД преобразования, макс. | 98 % |
| Эффективность слежения MPPT | не ниже 99,5 % |
| Собственное потребление | до 14 мА при 12 В, до 15 мА при 24 В |
| Комплектация | силовой блок, дисплейный модуль DS2, интерфейсный модуль UCS |
| Связь | RS485 (5 В / 100 мА) |
| Степень защиты | IP30 |
| Рабочая температура | −25…+55 °C |
| Габариты | 135×180,8×47,3 мм |
| Масса | 0,56 кг |
Значения сверены со спецификацией производителя — она в списке документов ниже.
Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.
Ток заряда один и тот же — 10 А, поэтому мощность панелей, которую контроллер пропустит в батарею, растёт с её напряжением: 130 Вт при батарее 12 В, 260 Вт при батарее 24 В. Для новой системы выгоднее старшее из этих напряжений: тот же контроллер примет больше панелей, а токи в проводах меньше.
Предел 60 В относится к холодному дню: напряжение холостого хода растёт на морозе, и сумма по цепочке при самой низкой температуре места должна оставаться ниже предела. Снизу работает другое ограничение — рабочий диапазон MPPT от напряжения батареи + 2 В до 36 В: цепочка с напряжением ниже него не заряжает батарею.
Между контроллером и батареей течёт до 10 А постоянного тока — под этот ток выбирают предохранитель или автомат и сечение кабеля. Кабель к батарее делают как можно короче: на низком напряжении потери в длинном проводе заметны.
| TRIRON 1206N DS2/UCS | TRIRON 3210N DS2/UCS | |
|---|---|---|
| Макс. ток заряда | 10 А | 30 А |
| Ток выхода нагрузки | 10 А | 30 А |
| Макс. напряжение PV | 60 В при минимальной рабочей температуре | 100 В при минимальной рабочей температуре |
| Макс. напряжение PV при 25 °C | 46 В | 92 В |
| Рабочий диапазон MPPT | от напряжения батареи + 2 В до 36 В | от напряжения батареи + 2 В до 72 В |
| Мощность панелей при батарее 12 В | 130 Вт | 390 Вт |
| Цена | 7 440 ₽ | 11 600 ₽ |
Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 4 160 ₽.
