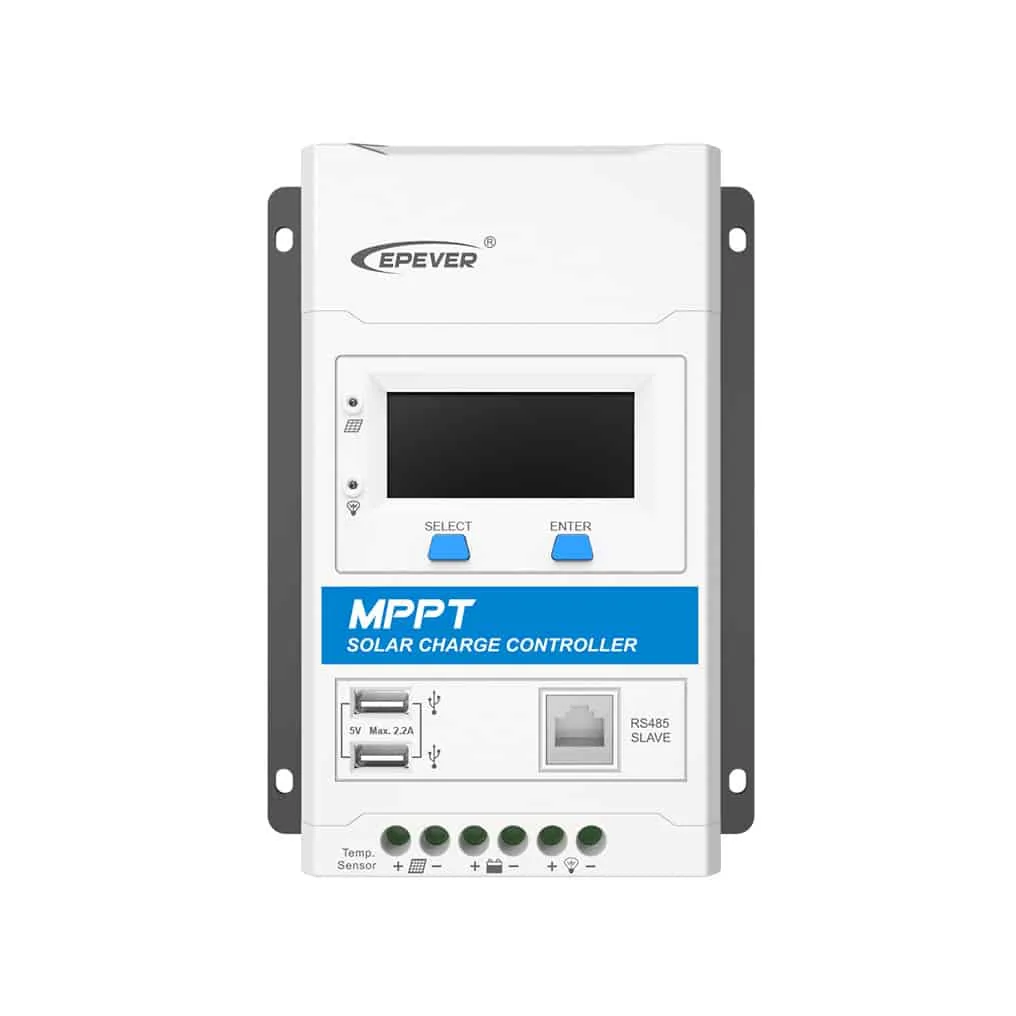

EPEVER TRIRON 3210N DS2/UCS — MPPT-контроллер заряда 30 А, 12/24 В

ток заряда: 30 А
батарея: 12/24 В
панели до: 780 Вт
Voc до: 100 В

11 600 ₽

Под заказ

Заказать Вопрос в Telegram

Контроллер на 30 А для систем 12 и 24 В с панелями до 390 и 780 Вт. Вход до 100 В позволяет соединять панели последовательно и тянуть от крыши более тонкий кабель; дисплей DS2 и модуль UCS в комплекте.

Доставка: срок и стоимость назовём до оплаты

Дисплей и кнопки настройки
Вход до 100 В у 3210N и 4210N
Батареи свинцовые и LiFePO4

Описание TRIRON 3210N DS2/UCS

Какие панели подойдут

Расчёт для батареи 24 В, когда контроллер принимает до 780 Вт, и мороза −30 °C, при котором напряжение холостого хода модулей растёт; предел входа — 100 В.

Trina Solar TSM-620NEG19RC.20 (620 Вт, на морозе Voc около 56,1 В) — один модуль на вход.
LONGi LR8-66HVD-655M (655 Вт, на морозе Voc около 55,3 В) — один модуль на вход.
Jinko Solar JKM725N-66HL5-BDV (725 Вт, на морозе Voc около 56 В) — один модуль на вход.

Модули, у которых в таблице нет температурного коэффициента, — на мороз заложен запас 25 %:

SILA SIM50-12 (50 Вт, Voc 22,04 В) — до 3 в цепочке, всего до 15 — 5 цепочек по 3.
SILA SIM410-24 PERC (410 Вт, Voc 37,45 В) — один модуль на вход.
SILA SIM500-24 TOPCon (500 Вт, Voc 44,4 В) — один модуль на вход.
SILA SIM720-24 TOPCon (720 Вт, Voc 49,24 В) — один модуль на вход.

Цепочки соединяют параллельно, только если в них одинаковые модули и их поровну.

Аккумуляторы

Контроллер работает с батареями: свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4 (4S/8S), Li-NMC. Литиевые аккумуляторы каталога по напряжению:

12 В: SILA LP15-12100 (1,28 кВт·ч), SILA LFP12-300 (3,84 кВт·ч).
24 В: EPEVER LFP 24-100 (2,56 кВт·ч), SILA LFP24-100 (2,56 кВт·ч), SILA LP16-24200 (5,12 кВт·ч), SILA LFP24-230 (5,89 кВт·ч) и ещё 2 в разделе низковольтных аккумуляторов.

Для литиевой батареи в настройках контроллера выбирают её тип и проверяют напряжение системы. Если батарея принимает меньший ток, чем отдаёт контроллер, ставят ещё один модуль в параллель или снижают ток заряда в настройках.

Установка и связь

Степень защиты IP30: корпус без защиты от воды — в помещении или в закрытом шкафу. Рабочая температура — −25…+55 °C. Габариты — 158×238,3×62,7 мм, масса 1,35 кг. Связь: RS485 (5 В / 100 мА).

Серия EPEVER TRIRON

Модульные MPPT-контроллеры на 10–40 А для батарей 12 и 24 В: к силовому блоку подключаются дисплейный и интерфейсные модули. В наших комплектациях — дисплей DS2 и модуль UCS. Младшая модель принимает цепочку до 60 В, 3210N и 4210N — до 100 В в мороз. Есть выход нагрузки и порт RS485.

Модель	Ток заряда	Батарея	Панели до	Voc до	Цена
TRIRON 1206N DS2/UCS	10 А	12/24 В	260 Вт	60 В	7 440 ₽
TRIRON 3210N DS2/UCS	30 А	12/24 В	780 Вт	100 В	11 600 ₽
TRIRON 4210N DS2/UCS	40 А	12/24 В	1040 Вт	100 В	14 480 ₽

Характеристики TRIRON 3210N DS2/UCS

Обозначение у производителя — TRIRON3210N + DS2 + UCS. В прайсах и объявлениях пишут также: TRIRON3210N+DS2+UCS.

Батарея
Напряжение системы	12/24 В, автоопределение (у литиевых батарей задаётся вручную)
Тип батареи	свинцово-кислотные (герметичные, гелевые, с жидким электролитом), LiFePO4 (4S/8S), Li-NMC
Диапазон напряжения батареи	8–32 В
Макс. ток заряда	30 А
Ток выхода нагрузки	30 А
Солнечный вход
Макс. напряжение PV	100 В при минимальной рабочей температуре
Макс. напряжение PV при 25 °C	92 В
Рабочий диапазон MPPT	от напряжения батареи + 2 В до 72 В
Мощность панелей при батарее 12 В	390 Вт
Мощность панелей при батарее 24 В	780 Вт
Общие
КПД преобразования, макс.	98 %
Эффективность слежения MPPT	не ниже 99,5 %
Собственное потребление	до 14 мА при 12 В, до 15 мА при 24 В
Комплектация	силовой блок, дисплейный модуль DS2, интерфейсный модуль UCS
Связь	RS485 (5 В / 100 мА)
Степень защиты	IP30
Рабочая температура	−25…+55 °C
Габариты	158×238,3×62,7 мм
Масса	1,35 кг

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы TRIRON 3210N DS2/UCS

Даташит EPEVER TRIRON3210N + DS2 + UCS (англ.)PDF, 0,2 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Ток заряда один и тот же — 30 А, поэтому мощность панелей, которую контроллер пропустит в батарею, растёт с её напряжением: 390 Вт при батарее 12 В, 780 Вт при батарее 24 В. Для новой системы выгоднее старшее из этих напряжений: тот же контроллер примет больше панелей, а токи в проводах меньше.

Напряжение цепочки

Предел 100 В относится к холодному дню: напряжение холостого хода растёт на морозе, и сумма по цепочке при самой низкой температуре места должна оставаться ниже предела. Снизу работает другое ограничение — рабочий диапазон MPPT от напряжения батареи + 2 В до 72 В: цепочка с напряжением ниже него не заряжает батарею.

Что заложить в монтаж

Между контроллером и батареей течёт до 30 А постоянного тока — под этот ток выбирают предохранитель или автомат и сечение кабеля. Кабель к батарее делают как можно короче: на низком напряжении потери в длинном проводе заметны.

TRIRON 3210N DS2/UCS или TRIRON 4210N DS2/UCS

	TRIRON 3210N DS2/UCS	TRIRON 4210N DS2/UCS
Макс. ток заряда	30 А	40 А
Ток выхода нагрузки	30 А	40 А
Мощность панелей при батарее 12 В	390 Вт	520 Вт
Мощность панелей при батарее 24 В	780 Вт	1040 Вт
Габариты	158×238,3×62,7 мм	183×256,8×66,7 мм
Масса	1,35 кг	2,06 кг
Цена	11 600 ₽	14 480 ₽
