Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.
Модуль Jinko Solar JKM715N-66HL5-BDV: 715 Вт и КПД 23,02 %, с тыльной стороны добирает до 790 Вт при 135 Вт/м² отражённого света. В серии 66HL5-BDV стоит между JKM710N-66HL5-BDV и JKM720N-66HL5-BDV: на 5 Вт мощнее первого при тех же 2384×1303 мм. Станцию на 10 кВт соберут 14 модулей: 10,01 кВт и примерно 43 м² кровли или площадки. Холостой ход при −30 °C — 55,6 В, поэтому на трекер до 500 В ставят не больше 8 модулей, на вход до 1000 В — до 17.

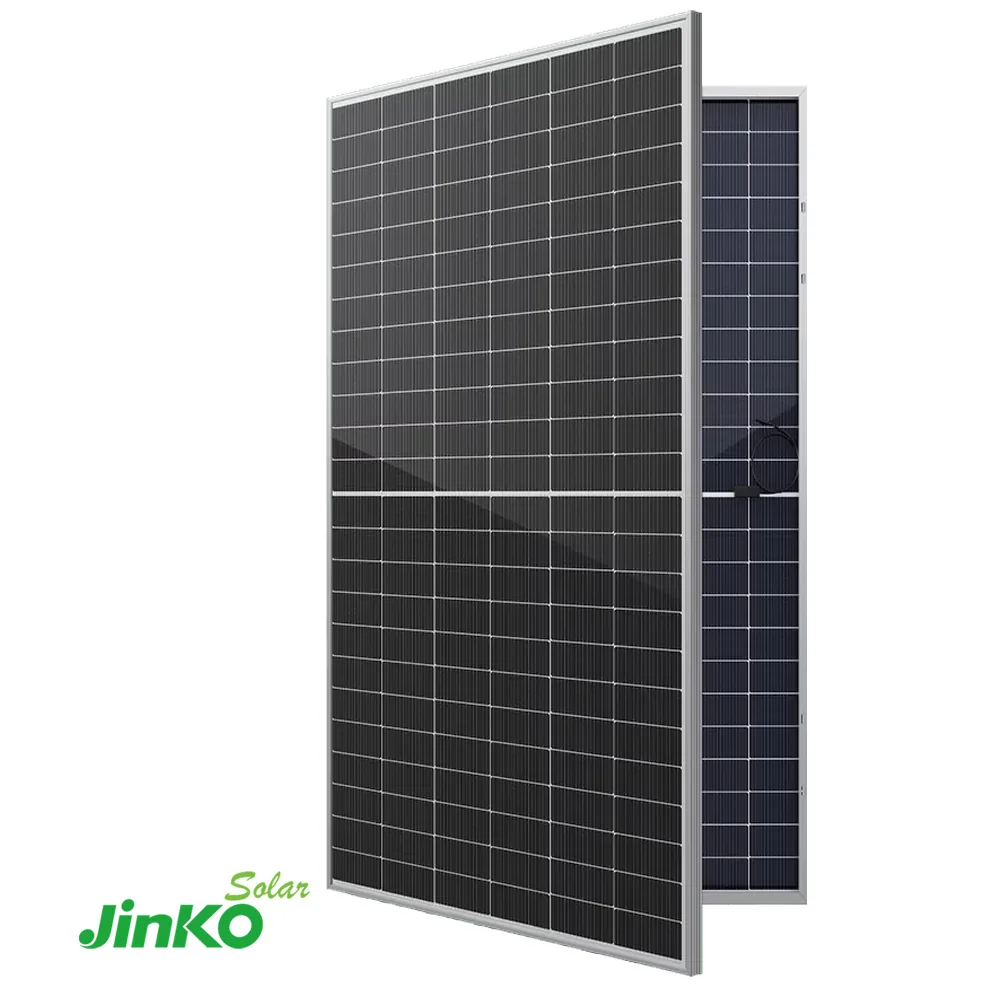

Jinko Solar JKM715N-66HL5-BDV — двусторонняя (бифациальная) солнечная панель на 715 Вт с КПД 23 %. Ячейки — N-type монокристалл. Модуль большого формата — 2384×1303 мм (3,1 м²), 37,5 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.
В серии 66HL5-BDV у нас модели от 710 до 735 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.
Один модуль на 715 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 644 кВт·ч; Москва — около 696 кВт·ч; Казань — около 783 кВт·ч; Краснодар — около 892 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 93 кВт·ч, в декабре — около 12,5 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.
В рабочей точке модуль даёт 40,77 В при токе 17,54 А; напряжение холостого хода — 48,88 В, ток короткого замыкания — 18,60 А. Ток КЗ модуля должен укладываться в допустимый ток трекера инвертора. Из инверторов каталога, у которых этот ток указан, по току подходят 64 из 66; не подходят серии SG04LP3 — у них вход на меньший ток. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.
Рабочий диапазон — −40…+70 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.
Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 790 Вт (135 Вт/м² сзади). Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.
Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий. Распределительная коробка IP68, коннекторы JK03M / JK03M2. Масса 37,5 кг — около 12,1 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.
Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.
Самые мощные модули Jinko в каталоге — 710–735 Вт, широкий формат 2384×1303 мм и 37,5 кг. Двусторонние, 80 %. Рабочий ток 17,5–17,8 А: проверьте, что вход инвертора рассчитан на такой ток.
| Модель | Мощность | КПД | Voc | Двусторонняя | Цена |
|---|---|---|---|---|---|
| JKM710N-66HL5-BDV | 710 Вт | 22,86 % | 48,73 В | да | 20 700 ₽ |
| JKM715N-66HL5-BDV | 715 Вт | 23,02 % | 48,88 В | да | 21 300 ₽ |
| JKM720N-66HL5-BDV | 720 Вт | 23,18 % | 49,04 В | да | 21 500 ₽ |
| JKM725N-66HL5-BDV | 725 Вт | 23,34 % | 49,2 В | да | 21 600 ₽ |
| JKM730N-66HL5-BDV | 730 Вт | 23,5 % | 49,36 В | да | 21 700 ₽ |
| JKM735N-66HL5-BDV | 735 Вт | 23,66 % | 49,52 В | да | 21 800 ₽ |
| Характеристика | Jinko Solar JKM715N-66HL5-BDV | Trina Solar TSM-715NEG21C.20 | SILA SIM720-24 TOPCon | LONGi LR8-66HVD-665M |
|---|---|---|---|---|
| Мощность | 715 Вт | 715 Вт | 720 Вт | 665 Вт |
| КПД | 23,02 % | 23 % | 23,2 % | 24,62 % |
| Voc | 48,88 В | 49,2 В | 49,24 В | 50,02 В |
| Цена | 21 300 ₽ | 20 400 ₽ | 22 640 ₽ | 18 800 ₽ |
Сравниваются одни и те же характеристики из документов производителей: близкая мощность.
Обозначение у производителя — JKM715N-66HL5-BDV. В прайсах и объявлениях пишут также: JKM715N 66HL5 BDV, JKM715N.
| Характеристика | Значение |
|---|---|
| Электрические | |
Номинальная мощностьчто это значитМощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла. |
715 Вт |
Допуск по мощностичто это значитДопустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта. |
0…+3 % |
Напряжение в точке макс. мощностичто это значитНапряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора. |
40,77 В |
Ток в точке макс. мощностичто это значитТок, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току. |
17,54 А |
Напряжение холостого ходачто это значитНапряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора. |
48,88 В |
Ток короткого замыканиячто это значитТок панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел. |
18,60 А |
КПД модулячто это значитКакая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади. |
23,02 % |
Макс. напряжение системычто это значитНаибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора. |
1500 В (IEC) |
Макс. ток предохранителячто это значитНаибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя. |
35 А |
| Температура | |
Температурный коэффициент мощностичто это значитНа сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару. |
−0,29 %/°C |
Температурный коэффициент напряжениячто это значитКак меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке. |
−0,25 %/°C |
Температурный коэффициент токачто это значитКак меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается. |
+0,045 %/°C |
Рабочая температурачто это значитТемпературы, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место. |
−40…+70 °C |
| Конструкция | |
| Тип ячеек | N-type монокристалл |
| Число ячеек | 132 (66×2) |
Двусторонностьчто это значитДвусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки. |
коэффициент 80 ± 5 % |
| Мощность с подсветкой тыла | 790 Вт (135 Вт/м² сзади) |
| Переднее стекло | 2,0 мм с просветлением |
| Заднее стекло | 2,0 мм закалённое |
| Рама | анодированный алюминий |
| Распределительная коробка | IP68 |
| Коннекторы | JK03M / JK03M2 |
| Общие | |
| Габариты | 2384×1303×33 мм |
| Масса | 37,5 кг |
Гарантия на изделиечто это значитСрок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно. |
12 лет |
Гарантия на выработкучто это значитКакую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше. |
30 лет: 1 % в первый год, далее 0,40 % в год |
Значения сверены со спецификацией производителя — она в списке документов ниже.
Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.
При −30 °C напряжение холостого хода вырастет с 48,88 до 55,6 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.
«Сколько панелей на станцию» — так же, как у JKM720N-66HL5-BDV: значение у этих моделей совпадает.
Когда модели серии 66HL5-BDV не подойдут и что взять вместо них — на странице JKM720N-66HL5-BDV.
| Характеристика | JKM715N-66HL5-BDV | JKM710N-66HL5-BDV |
|---|---|---|
| Номинальная мощность | 715 Вт | 710 Вт |
| Напряжение в точке макс. мощности | 40,77 В | 40,65 В |
| Ток в точке макс. мощности | 17,54 А | 17,47 А |
| Напряжение холостого хода | 48,88 В | 48,73 В |
| Ток короткого замыкания | 18,60 А | 18,53 А |
| КПД модуля | 23,02 % | 22,86 % |
| Цена | 21 300 ₽ | 20 700 ₽ |
Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 600 ₽.
Массив на 5 кВт — это 7 панелей по 715 Вт (5 кВт), на 10 кВт — 14 (10,01 кВт). Одна панель занимает 3,11 м², так что на крыше понадобится около 22 и 43 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.
При −30 °C напряжение холостого хода вырастет с 48,88 до 55,6 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.
Опишите объект и что нужно запитать. Если есть схема щита или список техники — приложите в мессенджере.
