Jinko Solar · Солнечные панели · JKM725N-66HL5-BDV

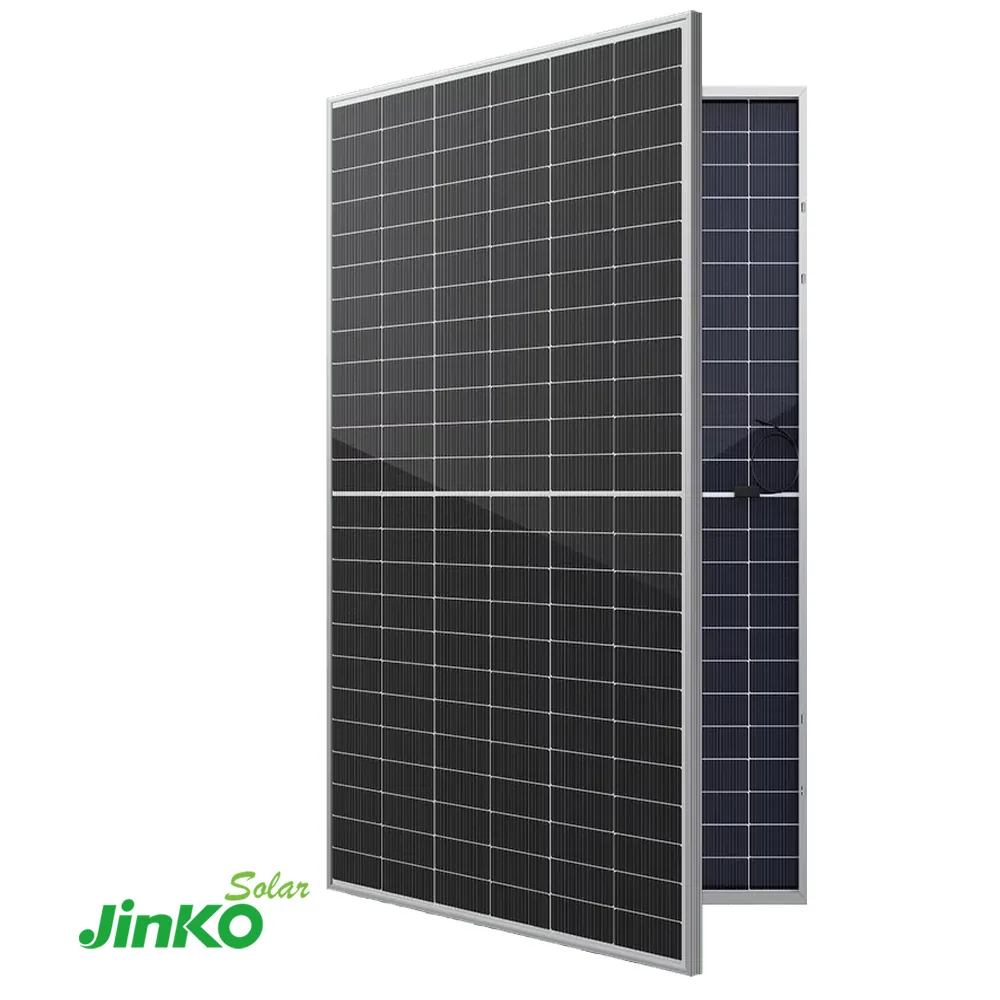

Jinko Solar JKM725N-66HL5-BDV — солнечная панель 725 Вт

мощность: 725 Вт
КПД: 23,34 %
Voc: 49,2 В
двусторонняя: да

21 600 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

JKM725N-66HL5-BDV — 725 Вт при КПД 23,34 %; двусторонний: при 135 Вт/м² отражённого света сзади даёт 800 Вт. Между JKM720N-66HL5-BDV (720 Вт) и JKM730N-66HL5-BDV (730 Вт) серии 66HL5-BDV, корпус 2384×1303 мм. На 12 кВт нужно 17 модулей (12,32 кВт) — около 53 м² без учёта зазоров. В мороз −30 °C напряжение модуля растёт до 56 В: в цепочку на вход до 500 В — не больше 8 модулей, до 1000 В — 17.

Гарантия 12 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

До 735 Вт в модуле
Двусторонние, 80 %
Меньше модулей и крепежа на ватт

Описание JKM725N-66HL5-BDV

Jinko Solar JKM725N-66HL5-BDV — двусторонняя (бифациальная) солнечная панель на 725 Вт с КПД 23,3 %. Ячейки — N-type монокристалл. Модуль большого формата — 2384×1303 мм (3,1 м²), 37,5 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.

В серии 66HL5-BDV у нас модели от 710 до 735 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 725 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 652 кВт·ч; Москва — около 705 кВт·ч; Казань — около 794 кВт·ч; Краснодар — около 905 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 94 кВт·ч, в декабре — около 12,7 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 41,00 В при токе 17,69 А; напряжение холостого хода — 49,20 В, ток короткого замыкания — 18,74 А. Ток КЗ модуля должен укладываться в допустимый ток трекера инвертора. Из инверторов каталога, у которых этот ток указан, по току подходят 64 из 66; не подходят серии SG04LP3 — у них вход на меньший ток. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.

Жара и мороз

Рабочий диапазон — −40…+70 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 800 Вт (135 Вт/м² сзади). Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий. Распределительная коробка IP68, коннекторы JK03M / JK03M2. Масса 37,5 кг — около 12,1 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия Jinko 66HL5-BDV

Самые мощные модули Jinko в каталоге — 710–735 Вт, широкий формат 2384×1303 мм и 37,5 кг. Двусторонние, 80 %. Рабочий ток 17,5–17,8 А: проверьте, что вход инвертора рассчитан на такой ток.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
JKM710N-66HL5-BDV	710 Вт	22,86 %	48,73 В	да	20 700 ₽
JKM715N-66HL5-BDV	715 Вт	23,02 %	48,88 В	да	21 300 ₽
JKM720N-66HL5-BDV	720 Вт	23,18 %	49,04 В	да	21 500 ₽
JKM725N-66HL5-BDV	725 Вт	23,34 %	49,2 В	да	21 600 ₽
JKM730N-66HL5-BDV	730 Вт	23,5 %	49,36 В	да	21 700 ₽
JKM735N-66HL5-BDV	735 Вт	23,66 %	49,52 В	да	21 800 ₽

Аналоги других брендов

Характеристика	Jinko Solar JKM725N-66HL5-BDV	SILA SIM720-24 TOPCon	Trina Solar TSM-720NEG21C.20	LONGi LR8-66HVD-665M
Мощность	725 Вт	720 Вт	720 Вт	665 Вт
КПД	23,34 %	23,2 %	23,2 %	24,62 %
Voc	49,2 В	49,24 В	49,4 В	50,02 В
Цена	21 600 ₽	22 640 ₽	20 100 ₽	18 800 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики JKM725N-66HL5-BDV

Обозначение у производителя — JKM725N-66HL5-BDV. В прайсах и объявлениях пишут также: JKM725N 66HL5 BDV, JKM725N.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	725 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+3 %
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	41,00 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	17,69 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	49,20 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	18,74 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	23,34 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1500 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	35 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,29 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,25 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,045 %/°C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+70 °C
Конструкция
Тип ячеек	N-type монокристалл
Число ячеек	132 (66×2)
Двусторонность что это значит Двусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки.	коэффициент 80 ± 5 %
Мощность с подсветкой тыла	800 Вт (135 Вт/м² сзади)
Переднее стекло	2,0 мм с просветлением
Заднее стекло	2,0 мм закалённое
Рама	анодированный алюминий
Распределительная коробка	IP68
Коннекторы	JK03M / JK03M2
Общие
Габариты	2384×1303×33 мм
Масса	37,5 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	12 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: 1 % в первый год, далее 0,40 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы JKM725N-66HL5-BDV

Даташит Jinko Solar JKM725N-66HL5-BDV (англ.)PDF, 0,4 МБ · с сайта производителя
Инструкция по монтажу панелей Jinko Solar (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 49,2 до 56 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.

«Сколько панелей на станцию» — так же, как у JKM720N-66HL5-BDV: значение у этих моделей совпадает.

Когда модели серии 66HL5-BDV не подойдут и что взять вместо них — на странице JKM720N-66HL5-BDV.

JKM725N-66HL5-BDV или JKM720N-66HL5-BDV

Характеристика	JKM725N-66HL5-BDV	JKM720N-66HL5-BDV
Номинальная мощность	725 Вт	720 Вт
Напряжение в точке макс. мощности	41,00 В	40,89 В
Ток в точке макс. мощности	17,69 А	17,61 А
Напряжение холостого хода	49,20 В	49,04 В
Ток короткого замыкания	18,74 А	18,67 А
КПД модуля	23,34 %	23,18 %
Цена	21 600 ₽	21 500 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 100 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 7 панелей по 725 Вт (5,08 кВт), на 10 кВт — 14 (10,15 кВт). Одна панель занимает 3,11 м², так что на крыше понадобится около 22 и 43 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 49,2 до 56 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.
