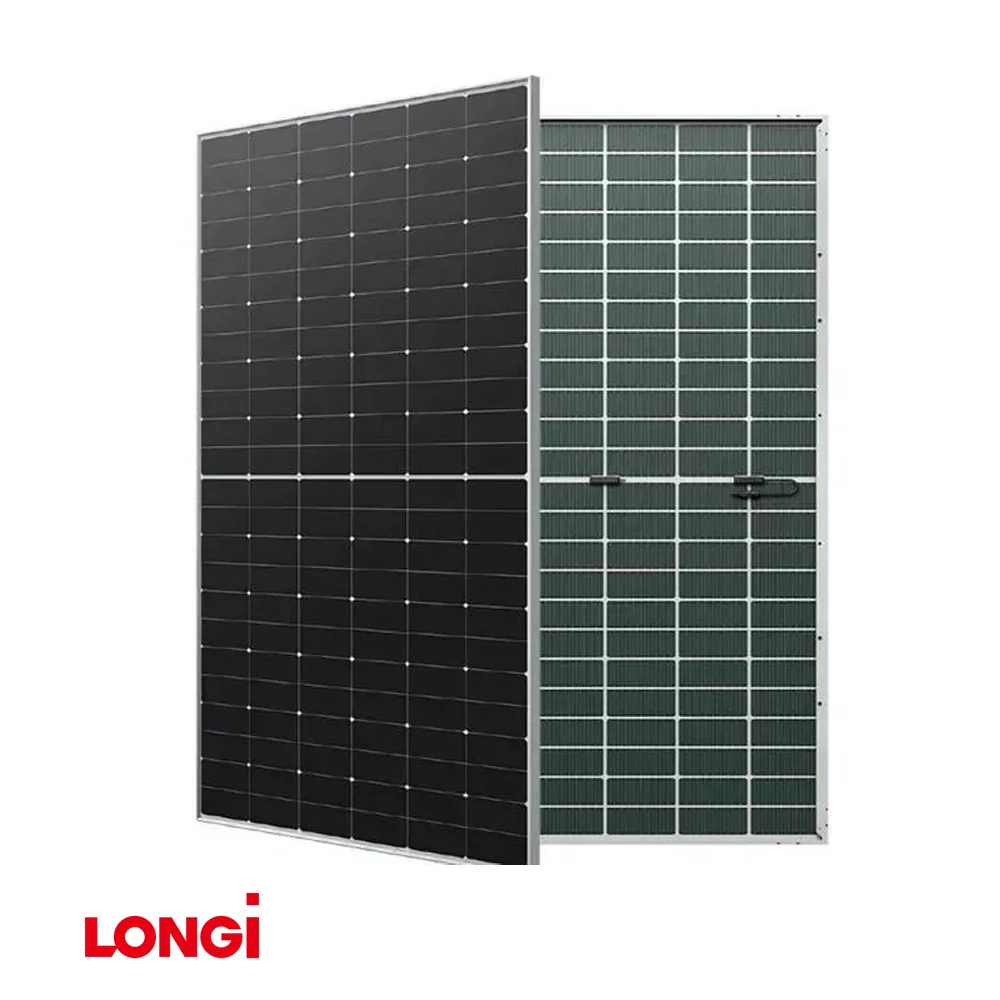

LONGi LR8-66HVD-665M — солнечная панель 665 Вт

мощность: 665 Вт
КПД: 24,62 %
Voc: 50,02 В
двусторонняя: да

18 800 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

LR8-66HVD-665M выдаёт 665 Вт при КПД 24,62 %; тыльная сторона работает с коэффициентом 75 ± 5 %. Верх линейки Hi-MO X10 Scientist в каталоге; корпус 2382×1134 мм и 33,5 кг — как у LR8-66HVD-660M. Для 6 кВт — 10 модулей, это 6,65 кВт и около 27 м² под модули. Цепочку считают по морозу: при −30 °C модуль даёт 55,5 В холостого хода — это до 9 модулей на вход 500 В и до 18 на 1000 В.

Гарантия 15 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

КПД до 24,6 %
Двусторонние, 75 %
Гарантия на изделие 15 лет

Описание LR8-66HVD-665M

LONGi LR8-66HVD-665M — двусторонняя (бифациальная) солнечная панель на 665 Вт с КПД 24,6 %. Ячейки — BC (HPBC 2,0), контакты на тыльной стороне: контакты ячеек вынесены на тыльную сторону, и лицевая поверхность целиком работает на выработку. Модуль большого формата — 2382×1134 мм (2,7 м²), 32,5 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.

В серии Hi-MO X10 Scientist у нас модели от 640 до 665 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 665 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 598 кВт·ч; Москва — около 647 кВт·ч; Казань — около 728 кВт·ч; Краснодар — около 830 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 86 кВт·ч, в декабре — около 11,6 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 41,28 В при токе 16,11 А; напряжение холостого хода — 50,02 В, ток короткого замыкания — 16,78 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.

Жара и мороз

Температурный коэффициент мощности — −0,26 %/°C. В типичном режиме NOCT ячейка нагревается до 45 °C — на 20 °C выше стандартных 25 °C, и мощность снижается примерно на 5,2 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+85 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 75 ± 5 %. Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Стекло — двойное, 2,0 + 2,0 мм полузакалённое. Рама — анодированный алюминий. Распределительная коробка IP68, 3 обходных диода. Масса 32,5 кг — около 12 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 15 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: не более 1 % в первый год, далее 0,35 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия LONGi Hi-MO X10 Scientist

Модули на 640–665 Вт на ячейках HPBC 2.0 с контактами на тыльной стороне: КПД 23,7–24,6 %, двойное стекло и двусторонность 75 %. Формат 2382×1134 мм, 33,5 кг. Гарантия 15 лет на изделие.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
LR8-66HVD-640M	640 Вт	23,69 %	49,52 В	да	17 700 ₽
LR8-66HVD-645M	645 Вт	23,88 %	49,62 В	да	19 100 ₽
LR8-66HVD-650M	650 Вт	24,06 %	49,72 В	да	19 300 ₽
LR8-66HVD-655M	655 Вт	24,25 %	49,82 В	да	18 400 ₽
LR8-66HVD-660M	660 Вт	24,43 %	49,92 В	да	18 600 ₽
LR8-66HVD-665M	665 Вт	24,62 %	50,02 В	да	18 800 ₽

Аналоги других брендов

Характеристика	LONGi LR8-66HVD-665M	Jinko Solar JKM665N-66QL6-BDV	Trina Solar TSM-695NEG21C.20	SILA SIM610-24 TOPCon
Мощность	665 Вт	665 Вт	695 Вт	610 Вт
КПД	24,62 %	24,62 %	22,4 %	22,6 %
Voc	50,02 В	50,55 В	48,3 В	48,1 В
Цена	18 800 ₽	19 600 ₽	19 900 ₽	19 200 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики LR8-66HVD-665M

Обозначение у производителя — LR8-66HVD-665M. В прайсах и объявлениях пишут также: LR8 66HVD 665M.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	665 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+3 %
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	41,28 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	16,11 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	50,02 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	16,78 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	24,62 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1500 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	35 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,26 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,20 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,05 %/°C
Температура ячейки NOCT что это значит Температура панели в условиях, близких к реальным: 800 Вт/м², воздух 20 °C, ветер 1 м/с. Чем она ниже, тем меньше панель греется на солнце.	45 ± 2 °C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+85 °C
Конструкция
Тип ячеек	BC (HPBC 2.0), контакты на тыльной стороне
Число ячеек	132 (6×22)
Двусторонность что это значит Двусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки.	коэффициент 75 ± 5 %
Стекло	двойное, 2,0 + 2,0 мм полузакалённое
Рама	анодированный алюминий
Распределительная коробка	IP68, 3 обходных диода
Общие
Габариты	2382×1134×30 мм
Масса	32,5 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	15 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: не более 1 % в первый год, далее 0,35 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы LR8-66HVD-665M

Даташит LONGi LR8-66HVD-665M (англ.)PDF, 7,9 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 50,02 до 55,5 В (коэффициент 0,2 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.

«Сколько панелей на станцию» — так же, как у LR8-66HVD-650M: значение у этих моделей совпадает.

Когда модели серии Hi-MO X10 Scientist не подойдут и что взять вместо них — на странице LR8-66HVD-650M.

LR8-66HVD-665M или LR8-66HVD-660M

Характеристика	LR8-66HVD-665M	LR8-66HVD-660M
Номинальная мощность	665 Вт	660 Вт
Напряжение в точке макс. мощности	41,28 В	41,18 В
Ток в точке макс. мощности	16,11 А	16,03 А
Напряжение холостого хода	50,02 В	49,92 В
Ток короткого замыкания	16,78 А	16,70 А
КПД модуля	24,62 %	24,43 %
Цена	18 800 ₽	18 600 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 200 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 8 панелей по 665 Вт (5,32 кВт), на 10 кВт — 16 (10,64 кВт). Одна панель занимает 2,7 м², так что на крыше понадобится около 22 и 43 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 50,02 до 55,5 В (коэффициент 0,2 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.
