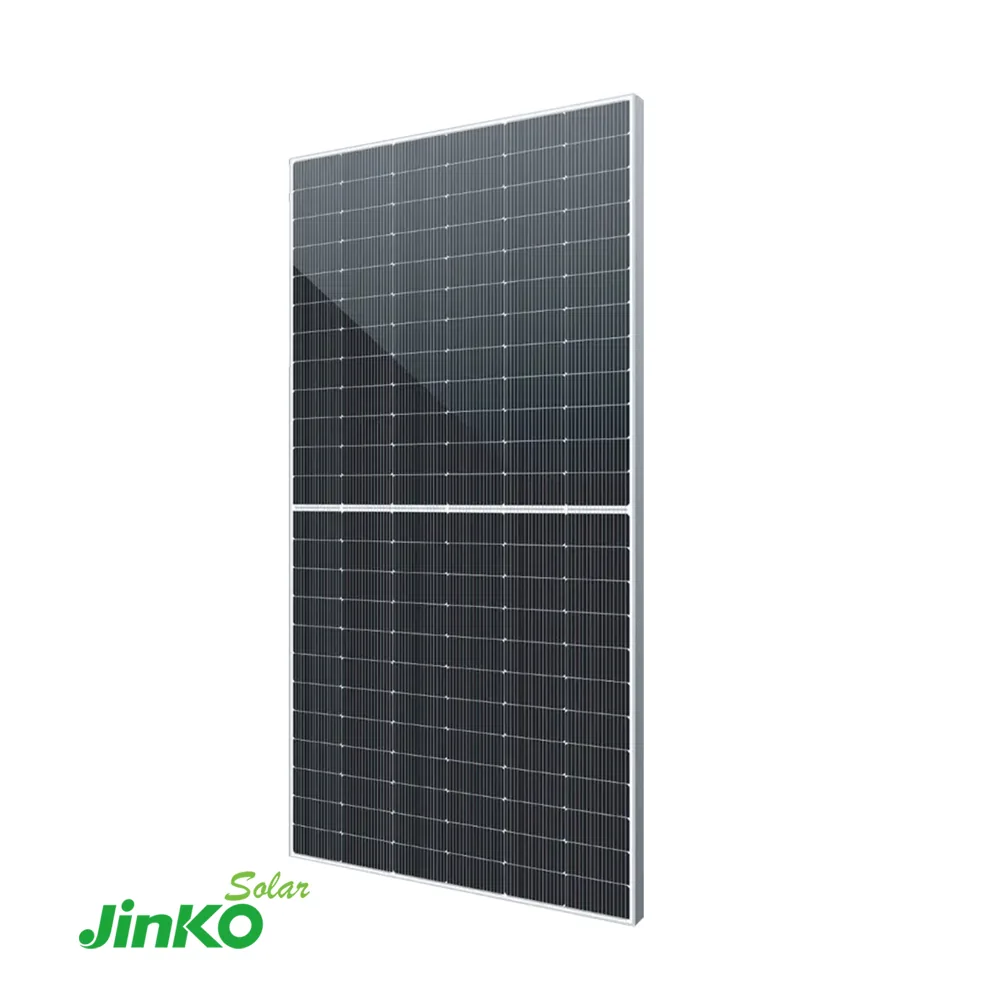

Jinko Solar JKM665N-66QL6-BDV — солнечная панель 665 Вт

мощность: 665 Вт
КПД: 24,62 %
Voc: 50,55 В
двусторонняя: да

19 600 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

JKM665N-66QL6-BDV — 665 Вт при КПД 24,62 %; двусторонний: при 135 Вт/м² отражённого света сзади даёт 741 Вт. Между JKM660N-66QL6-BDV (660 Вт) и JKM670N-66QL6-BDV (670 Вт) серии 66QL6-BDV, корпус 2382×1134 мм. На 12 кВт нужно 19 модулей (12,63 кВт) — около 51 м² без учёта зазоров. В мороз −30 °C напряжение модуля растёт до 57,2 В: в цепочку на вход до 500 В — не больше 8 модулей, до 1000 В — 17.

Гарантия 12 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

КПД до 24,8 %
Двусторонние, 85 %
Температурный коэффициент −0,26 %/°C

Описание JKM665N-66QL6-BDV

Jinko Solar JKM665N-66QL6-BDV — двусторонняя (бифациальная) солнечная панель на 665 Вт с КПД 24,6 %. Ячейки — N-type монокристалл. Модуль большого формата — 2382×1134 мм (2,7 м²), 32,5 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.

В серии 66QL6-BDV у нас модели от 650 до 670 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 665 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 598 кВт·ч; Москва — около 647 кВт·ч; Казань — около 728 кВт·ч; Краснодар — около 830 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 86 кВт·ч, в декабре — около 11,6 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 42,85 В при токе 15,52 А; напряжение холостого хода — 50,55 В, ток короткого замыкания — 16,24 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.

Жара и мороз

Рабочий диапазон — −40…+70 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 85 ± 5 %. С отражённым светом сзади модуль выдаёт 741 Вт (135 Вт/м² сзади). Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий. Распределительная коробка IP68, коннекторы JK03M / JK03M2. Масса 32,5 кг — около 12 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,35 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия Jinko 66QL6-BDV

Двусторонние модули на 650–670 Вт с самым высоким КПД в каталоге — 24,1–24,8 %, температурным коэффициентом −0,26 %/°C и двусторонностью 85 %. Формат 2382×1134 мм, 32,5 кг.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
JKM650N-66QL6-BDV	650 Вт	24,06 %	50,26 В	да	19 100 ₽
JKM655N-66QL6-BDV	655 Вт	24,25 %	50,44 В	да	19 500 ₽
JKM660N-66QL6-BDV	660 Вт	24,43 %	50,5 В	да	19 400 ₽
JKM665N-66QL6-BDV	665 Вт	24,62 %	50,55 В	да	19 600 ₽
JKM670N-66QL6-BDV	670 Вт	24,8 %	50,6 В	да	19 700 ₽

Аналоги других брендов

Характеристика	Jinko Solar JKM665N-66QL6-BDV	LONGi LR8-66HVD-665M	Trina Solar TSM-695NEG21C.20	SILA SIM610-24 TOPCon
Мощность	665 Вт	665 Вт	695 Вт	610 Вт
КПД	24,62 %	24,62 %	22,4 %	22,6 %
Voc	50,55 В	50,02 В	48,3 В	48,1 В
Цена	19 600 ₽	18 800 ₽	19 900 ₽	19 200 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики JKM665N-66QL6-BDV

Обозначение у производителя — JKM665N-66QL6-BDV. В прайсах и объявлениях пишут также: JKM665N 66QL6 BDV, JKM665N.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	665 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+3 %
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	42,85 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	15,52 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	50,55 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	16,24 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	24,62 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1500 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	35 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,26 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,24 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,046 %/°C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+70 °C
Конструкция
Тип ячеек	N-type монокристалл
Число ячеек	264 (66×4)
Двусторонность что это значит Двусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки.	коэффициент 85 ± 5 %
Мощность с подсветкой тыла	741 Вт (135 Вт/м² сзади)
Переднее стекло	2,0 мм с просветлением
Заднее стекло	2,0 мм закалённое
Рама	анодированный алюминий
Распределительная коробка	IP68
Коннекторы	JK03M / JK03M2
Общие
Габариты	2382×1134×30 мм
Масса	32,5 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	12 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: 1 % в первый год, далее 0,35 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы JKM665N-66QL6-BDV

Даташит Jinko Solar JKM665N-66QL6-BDV (англ.)PDF, 0,4 МБ · с сайта производителя
Инструкция по монтажу панелей Jinko Solar (англ.)PDF, 1,8 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 50,55 до 57,2 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.

«Сколько панелей на станцию» — так же, как у JKM655N-66QL6-BDV: значение у этих моделей совпадает.

Когда модели серии 66QL6-BDV не подойдут и что взять вместо них — на странице JKM660N-66QL6-BDV.

JKM665N-66QL6-BDV или JKM660N-66QL6-BDV

Характеристика	JKM665N-66QL6-BDV	JKM660N-66QL6-BDV
Номинальная мощность	665 Вт	660 Вт
Напряжение в точке макс. мощности	42,85 В	42,78 В
Ток в точке макс. мощности	15,52 А	15,43 А
Напряжение холостого хода	50,55 В	50,50 В
Ток короткого замыкания	16,24 А	16,14 А
КПД модуля	24,62 %	24,43 %
Цена	19 600 ₽	19 400 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 200 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 8 панелей по 665 Вт (5,32 кВт), на 10 кВт — 16 (10,64 кВт). Одна панель занимает 2,7 м², так что на крыше понадобится около 22 и 43 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 50,55 до 57,2 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 17. Превышение предела повреждает вход инвертора.
