Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.
TSM-695NEG21C.20 — 695 Вт при КПД 22,4 %; двусторонний: с прибавкой 10 % от тыльной стороны — 765 Вт. Младшая модель серии Vertex N в каталоге — корпус тот же, что у версий до 720 Вт: 2384×1303 мм, 38,3 кг. На 15 кВт нужно 22 модуля (15,29 кВт) — около 68 м² без учёта зазоров. В мороз −30 °C напряжение модуля растёт до 54,7 В: в цепочку на вход до 500 В — не больше 9 модулей, до 1000 В — 18.

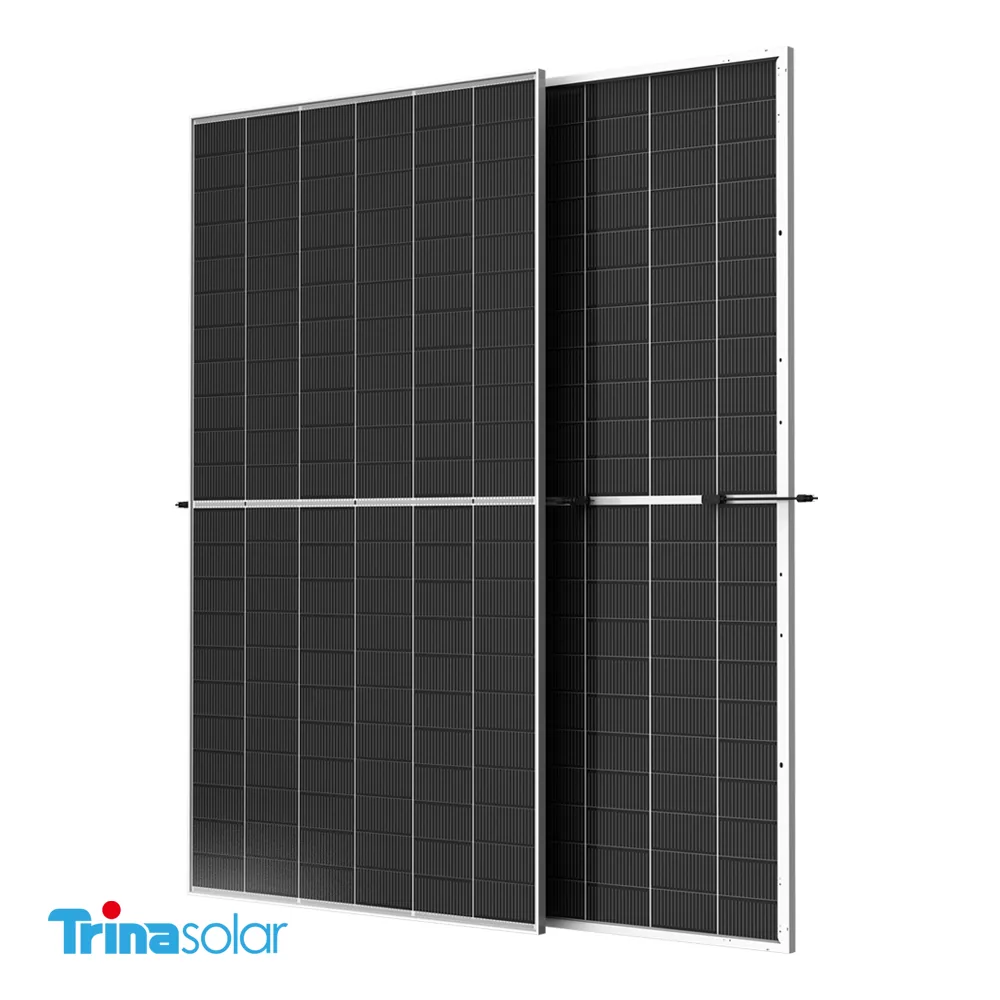

Trina Solar TSM-695NEG21C.20 — двусторонняя (бифациальная) солнечная панель на 695 Вт с КПД 22,4 %. Ячейки — N-type i-TOPCon монокристалл: n-тип TOPCon меньше теряет мощность со временем и на жаре, чем прежние p-тип PERC. Модуль большого формата — 2384×1303 мм (3,1 м²), 38,3 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.
В серии Vertex N у нас модели от 590 до 720 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.
Один модуль на 695 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 626 кВт·ч; Москва — около 676 кВт·ч; Казань — около 761 кВт·ч; Краснодар — около 867 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 90 кВт·ч, в декабре — около 12,2 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.
В рабочей точке модуль даёт 40,3 В при токе 17,25 А; напряжение холостого хода — 48,3 В, ток короткого замыкания — 18,28 А. Ток КЗ модуля должен укладываться в допустимый ток трекера инвертора. Из инверторов каталога, у которых этот ток указан, по току подходят 64 из 66; не подходят серии SG04LP3 — у них вход на меньший ток. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.
Температурный коэффициент мощности — −0,29 %/°C. В типичном режиме NOCT ячейка нагревается до 43 °C — на 18 °C выше стандартных 25 °C, и мощность снижается примерно на 5,2 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+85 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.
Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 765 Вт при +10 % с тыльной стороны. Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.
Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий, 33 мм. Распределительная коробка IP68, коннекторы MC4 EVO2 / TS4 Plus / TS4. Масса 38,3 кг — около 12,3 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.
Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.
Двусторонние модули на ячейках i-TOPCon: TSM-NEG19RC.20 на 590–620 Вт (2382×1134 мм, 33,7 кг) и TSM-NEG21C.20 на 695–720 Вт (2384×1303 мм, 38,3 кг). Двусторонность 80 %, двойное стекло по 2 мм. Для наземных станций и плоских кровель.
| Модель | Мощность | КПД | Voc | Двусторонняя | Цена |
|---|---|---|---|---|---|
| TSM-590NEG19RC.20 | 590 Вт | 21,8 % | 47,8 В | да | 16 900 ₽ |
| TSM-595NEG19RC.20 | 595 Вт | 22 % | 48,1 В | да | 17 000 ₽ |
| TSM-600NEG19RC.20 | 600 Вт | 22,2 % | 48,4 В | да | 17 100 ₽ |
| TSM-605NEG19RC.20 | 605 Вт | 22,4 % | 48,7 В | да | 17 300 ₽ |
| TSM-610NEG19RC.20 | 610 Вт | 22,6 % | 49 В | да | 17 400 ₽ |
| TSM-615NEG19RC.20 | 615 Вт | 22,8 % | 49,3 В | да | 17 600 ₽ |
| TSM-620NEG19RC.20 | 620 Вт | 23 % | 49,6 В | да | 17 700 ₽ |
| TSM-695NEG21C.20 | 695 Вт | 22,4 % | 48,3 В | да | 19 900 ₽ |
| TSM-700NEG21C.20 | 700 Вт | 22,5 % | 48,6 В | да | 20 000 ₽ |
| TSM-705NEG21C.20 | 705 Вт | 22,7 % | 48,8 В | да | 20 100 ₽ |
| TSM-710NEG21C.20 | 710 Вт | 22,9 % | 49 В | да | 20 300 ₽ |
| TSM-715NEG21C.20 | 715 Вт | 23 % | 49,2 В | да | 20 400 ₽ |
| TSM-720NEG21C.20 | 720 Вт | 23,2 % | 49,4 В | да | 20 100 ₽ |
| Характеристика | Trina Solar TSM-695NEG21C.20 | Jinko Solar JKM710N-66HL5-BDV | SILA SIM720-24 TOPCon | LONGi LR8-66HVD-665M |
|---|---|---|---|---|
| Мощность | 695 Вт | 710 Вт | 720 Вт | 665 Вт |
| КПД | 22,4 % | 22,86 % | 23,2 % | 24,62 % |
| Voc | 48,3 В | 48,73 В | 49,24 В | 50,02 В |
| Цена | 19 900 ₽ | 20 700 ₽ | 22 640 ₽ | 18 800 ₽ |
Сравниваются одни и те же характеристики из документов производителей: близкая мощность.
Обозначение у производителя — TSM-695NEG21C.20. В прайсах и объявлениях пишут также: TSM 695NEG21C.20, TSM-695NEG21C.
| Характеристика | Значение |
|---|---|
| Электрические | |
Номинальная мощностьчто это значитМощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла. |
695 Вт |
Допуск по мощностичто это значитДопустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта. |
0…+5 Вт |
Напряжение в точке макс. мощностичто это значитНапряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора. |
40,3 В |
Ток в точке макс. мощностичто это значитТок, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току. |
17,25 А |
Напряжение холостого ходачто это значитНапряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора. |
48,3 В |
Ток короткого замыканиячто это значитТок панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел. |
18,28 А |
КПД модулячто это значитКакая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади. |
22,4 % |
Макс. напряжение системычто это значитНаибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора. |
1500 В (IEC) |
Макс. ток предохранителячто это значитНаибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя. |
35 А |
| Температура | |
Температурный коэффициент мощностичто это значитНа сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару. |
−0,29 %/°C |
Температурный коэффициент напряжениячто это значитКак меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке. |
−0,24 %/°C |
Температурный коэффициент токачто это значитКак меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается. |
+0,04 %/°C |
Температура ячейки NOCTчто это значитТемпература панели в условиях, близких к реальным: 800 Вт/м², воздух 20 °C, ветер 1 м/с. Чем она ниже, тем меньше панель греется на солнце. |
43 ± 2 °C |
Рабочая температурачто это значитТемпературы, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место. |
−40…+85 °C |
| Конструкция | |
| Тип ячеек | N-type i-TOPCon монокристалл |
| Число ячеек | 132 |
Двусторонностьчто это значитДвусторонняя панель вырабатывает энергию и тыльной стороной от отражённого света. Коэффициент показывает, какую долю лицевой мощности даёт тыл. Реальный прирост зависит от поверхности под панелями и высоты установки. |
коэффициент 80 ± 5 % |
| Мощность с подсветкой тыла | 765 Вт при +10 % с тыльной стороны |
| Переднее стекло | 2,0 мм с просветлением |
| Заднее стекло | 2,0 мм закалённое |
| Рама | анодированный алюминий, 33 мм |
| Распределительная коробка | IP68 |
| Коннекторы | MC4 EVO2 / TS4 Plus / TS4 |
| Общие | |
| Габариты | 2384×1303×33 мм |
| Масса | 38,3 кг |
Гарантия на изделиечто это значитСрок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно. |
12 лет |
Гарантия на выработкучто это значитКакую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше. |
30 лет: 1 % в первый год, далее 0,40 % в год |
Значения сверены со спецификацией производителя — она в списке документов ниже.
Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.
Массив на 5 кВт — 8 модулей, на 10 кВт — 15. По габаритам одной панели это 25 и 47 м² ската без учёта отступов.
При −30 °C напряжение холостого хода вырастет с 48,3 до 54,7 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.
Когда модели серии Vertex N не подойдут и что взять вместо них — на странице TSM-620NEG19RC.20.
| Характеристика | TSM-695NEG21C.20 | TSM-700NEG21C.20 |
|---|---|---|
| Номинальная мощность | 695 Вт | 700 Вт |
| Напряжение в точке макс. мощности | 40,3 В | 40,5 В |
| Ток в точке макс. мощности | 17,25 А | 17,29 А |
| Напряжение холостого хода | 48,3 В | 48,6 В |
| Ток короткого замыкания | 18,28 А | 18,32 А |
| КПД модуля | 22,4 % | 22,5 % |
| Цена | 19 900 ₽ | 20 000 ₽ |
Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 100 ₽.
Массив на 5 кВт — это 8 панелей по 695 Вт (5,56 кВт), на 10 кВт — 15 (10,43 кВт). Одна панель занимает 3,11 м², так что на крыше понадобится около 25 и 47 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.
При −30 °C напряжение холостого хода вырастет с 48,3 до 54,7 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.
