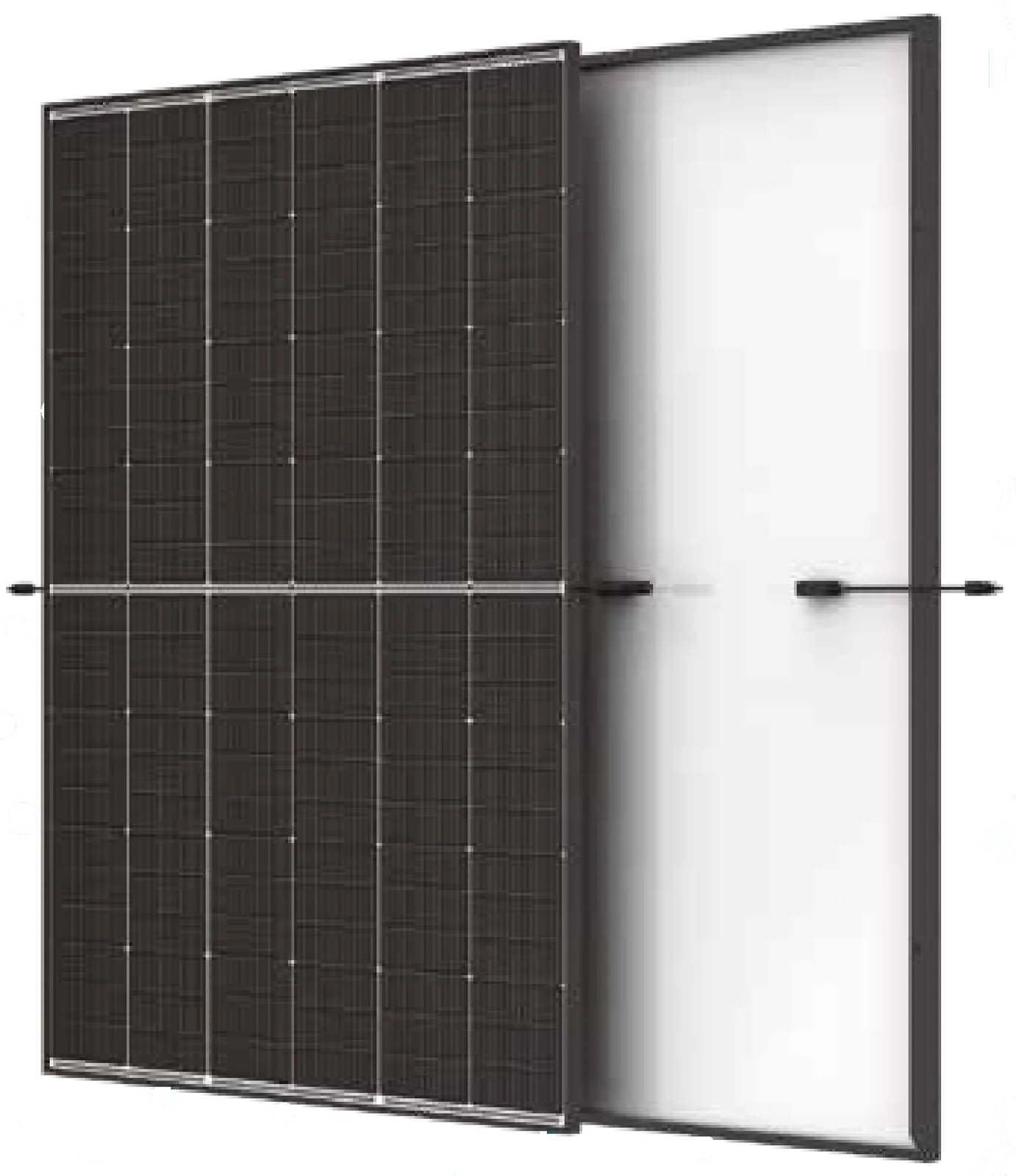

Trina Solar TSM-445NEG9R.28 — солнечная панель 445 Вт

мощность: 445 Вт
КПД: 22,3 %
Voc: 52,6 В

12 500 ₽

Под заказ

Продаётся в составе заказа от 30 000 ₽ — вместе с инвертором, батареей или панелями.

Вопрос в Telegram

TSM-445NEG9R.28 — 445 Вт при КПД 22,3 %. Между TSM-440NEG9R.28 (440 Вт) и TSM-450NEG9R.28 (450 Вт) серии Vertex S+, корпус 1762×1134 мм. На 12 кВт нужно 27 модулей (12,02 кВт) — около 54 м² без учёта зазоров. В мороз −30 °C напряжение модуля растёт до 59,5 В: в цепочку на вход до 500 В — не больше 8 модулей, до 1000 В — 16.

Гарантия 25 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

Гарантия на изделие 25 лет
Ячейки i-TOPCon

Описание TSM-445NEG9R.28

Trina Solar TSM-445NEG9R.28 — солнечная панель на 445 Вт с КПД 22,3 %. Ячейки — N-type i-TOPCon монокристалл: n-тип TOPCon меньше теряет мощность со временем и на жаре, чем прежние p-тип PERC. Компактный формат — 1762×1134 мм (2 м²), 21 кг: удобен для скатной кровли частного дома, его поднимает и крепит бригада из двух человек.

В серии Vertex S+ у нас модели от 430 до 515 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 445 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 400 кВт·ч; Москва — около 433 кВт·ч; Казань — около 487 кВт·ч; Краснодар — около 555 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 58 кВт·ч, в декабре — около 7,8 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 44,3 В при токе 10,05 А; напряжение холостого хода — 52,6 В, ток короткого замыкания — 10,71 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 25 А.

Жара и мороз

Температурный коэффициент мощности — −0,29 %/°C. В типичном режиме NOCT ячейка нагревается до 43 °C — на 18 °C выше стандартных 25 °C, и мощность снижается примерно на 5,2 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+85 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Конструкция

Двойное стекло: спереди 1,6 мм с просветлением, сзади 1,6 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий, 30 мм, чёрная. Распределительная коробка IP68, коннекторы TS4 Plus / TS4 / MC4 EVO2. Масса 21 кг — около 10,5 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 25 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,4 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.

Серия Trina Vertex S+

Компактные и лёгкие модули для крыши: TSM-NEG9R.28 на 430–460 Вт (1762×1134 мм, 21 кг, чёрная рама, двойное стекло по 1,6 мм) и TSM-NEG18R.25 на 515 Вт (1961×1134 мм, 23,5 кг). Ячейки N-типа i-TOPCon, гарантия на изделие 25 лет.

Модель	Мощность	КПД	Voc	Двусторонняя	Цена
TSM-430NEG9R.28	430 Вт	21,5 %	51,4 В	нет	12 100 ₽
TSM-435NEG9R.28	435 Вт	21,8 %	51,8 В	нет	12 200 ₽
TSM-440NEG9R.28	440 Вт	22 %	52,2 В	нет	12 400 ₽
TSM-445NEG9R.28	445 Вт	22,3 %	52,6 В	нет	12 500 ₽
TSM-450NEG9R.28	450 Вт	22,5 %	52,9 В	нет	12 200 ₽
TSM-455NEG9R.28	455 Вт	22,8 %	53,4 В	нет	12 800 ₽
TSM-460NEG9R.28	460 Вт	23 %	53,8 В	нет	14 000 ₽
TSM-515NEG18R.25	515 Вт	23,2 %	40,9 В	нет	16 900 ₽

Аналоги других брендов

Характеристика	Trina Solar TSM-445NEG9R.28	Jinko Solar JKM445N-54HL4R-B	LONGi LR7-54HVH-475M	SILA SIM410-24 PERC
Мощность	445 Вт	445 Вт	475 Вт	410 Вт
КПД	22,3 %	22,27 %	23,3 %	21,02 %
Voc	52,6 В	39,77 В	40,2 В	37,45 В
Цена	12 500 ₽	13 200 ₽	17 600 ₽	14 320 ₽

Сравниваются одни и те же характеристики из документов производителей: близкая мощность.

Характеристики TSM-445NEG9R.28

Обозначение у производителя — TSM-445NEG9R.28. В прайсах и объявлениях пишут также: TSM 445NEG9R.28, TSM-445NEG9R.

Характеристика	Значение
Электрические
Номинальная мощность что это значит Мощность панели при стандартных условиях испытаний: освещённость 1000 Вт/м², температура ячеек 25 °C. В реальной работе она выше или ниже в зависимости от солнца, нагрева и угла.	445 Вт
Допуск по мощности что это значит Допустимое отклонение фактической мощности от заявленной. Если допуск начинается с нуля, панель не окажется слабее паспорта.	0…+5 Вт
Напряжение в точке макс. мощности что это значит Напряжение, при котором панель отдаёт максимум. По нему проверяют, что цепочка попадает в окно MPPT инвертора.	44,3 В
Ток в точке макс. мощности что это значит Ток, при котором панель отдаёт максимум. По нему проверяют вход инвертора по рабочему току.	10,05 А
Напряжение холостого хода что это значит Напряжение панели без нагрузки. Длину цепочки считают по нему при самой низкой температуре, чтобы не превысить предел входа инвертора.	52,6 В
Ток короткого замыкания что это значит Ток панели при замкнутых выводах. По нему проверяют вход инвертора: сумма токов параллельных цепочек не должна превышать его предел.	10,71 А
КПД модуля что это значит Какая доля солнечного света превращается в электричество. Чем выше, тем больше мощности с той же площади.	22,3 %
Макс. напряжение системы что это значит Наибольшее напряжение цепочки, на которое рассчитана изоляция панели. Для частных станций обычно ограничивает не оно, а вход инвертора.	1500 В (IEC)
Макс. ток предохранителя что это значит Наибольший номинал предохранителя, которым можно защищать цепочку панелей. Большего номинала ставить нельзя.	25 А
Температура
Температурный коэффициент мощности что это значит На сколько процентов падает мощность панели при нагреве на каждый градус выше 25 °C. Чем меньше по модулю, тем лучше панель держится в жару.	−0,29 %/°C
Температурный коэффициент напряжения что это значит Как меняется напряжение панели с температурой. На морозе оно растёт: это учитывают при расчёте числа панелей в цепочке.	−0,24 %/°C
Температурный коэффициент тока что это значит Как меняется ток панели с температурой. С нагревом ток растёт слабо, а напряжение падает заметнее, поэтому мощность в жару снижается.	+0,04 %/°C
Температура ячейки NOCT что это значит Температура панели в условиях, близких к реальным: 800 Вт/м², воздух 20 °C, ветер 1 м/с. Чем она ниже, тем меньше панель греется на солнце.	43 ± 2 °C
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+85 °C
Конструкция
Тип ячеек	N-type i-TOPCon монокристалл
Число ячеек	144
Переднее стекло	1,6 мм с просветлением
Заднее стекло	1,6 мм закалённое
Рама	анодированный алюминий, 30 мм, чёрная
Распределительная коробка	IP68
Коннекторы	TS4 Plus / TS4 / MC4 EVO2
Общие
Габариты	1762×1134×30 мм
Масса	21,0 кг
Гарантия на изделие что это значит Срок, в течение которого производитель отвечает за дефекты самой панели: материалов и сборки. Гарантия на выработку указана отдельно.	25 лет
Гарантия на выработку что это значит Какую мощность производитель гарантирует у панели через много лет. Указаны потеря в первый год и ежегодная потеря дальше.	30 лет: 1 % в первый год, далее 0,4 % в год

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы TSM-445NEG9R.28

Даташит Trina Solar TSM-445NEG9R.28 (англ.)PDF, 0,5 МБ · с сайта производителя
Инструкция по монтажу панелей Trina Solar (англ.)PDF, 2,5 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько модулей в цепочку

При −30 °C напряжение холостого хода вырастет с 52,6 до 59,5 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.

«Сколько панелей на станцию» — так же, как у TSM-450NEG9R.28: значение у этих моделей совпадает.

Когда лучше выбрать другое

Скат затеняют деревья, соседний дом или труба. Панели в цепочке соединены последовательно, и тень на одной снижает ток всей цепочки — здесь нужны оптимизаторы или микроинверторы. Посмотреть микроинвертор: SUN-2000G3-EU-230 →

TSM-445NEG9R.28 или TSM-440NEG9R.28

Характеристика	TSM-445NEG9R.28	TSM-440NEG9R.28
Номинальная мощность	445 Вт	440 Вт
Напряжение в точке макс. мощности	44,3 В	44,0 В
Ток в точке макс. мощности	10,05 А	10,01 А
Напряжение холостого хода	52,6 В	52,2 В
Ток короткого замыкания	10,71 А	10,67 А
КПД модуля	22,3 %	22,0 %
Цена	12 500 ₽	12 400 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 100 ₽.

Вопросы по модели

Сколько таких панелей нужно для дома?

Массив на 5 кВт — это 12 панелей по 445 Вт (5,34 кВт), на 10 кВт — 23 (10,23 кВт). Одна панель занимает 2 м², так что на крыше понадобится около 24 и 46 м² без учёта отступов. Сколько энергии даст массив в вашем городе, считает калькулятор станции.

Сколько панелей ставить в одну цепочку?

При −30 °C напряжение холостого хода вырастет с 52,6 до 59,5 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 8 модулей в цепочке, на 1000 В — 16. Превышение предела повреждает вход инвертора.
