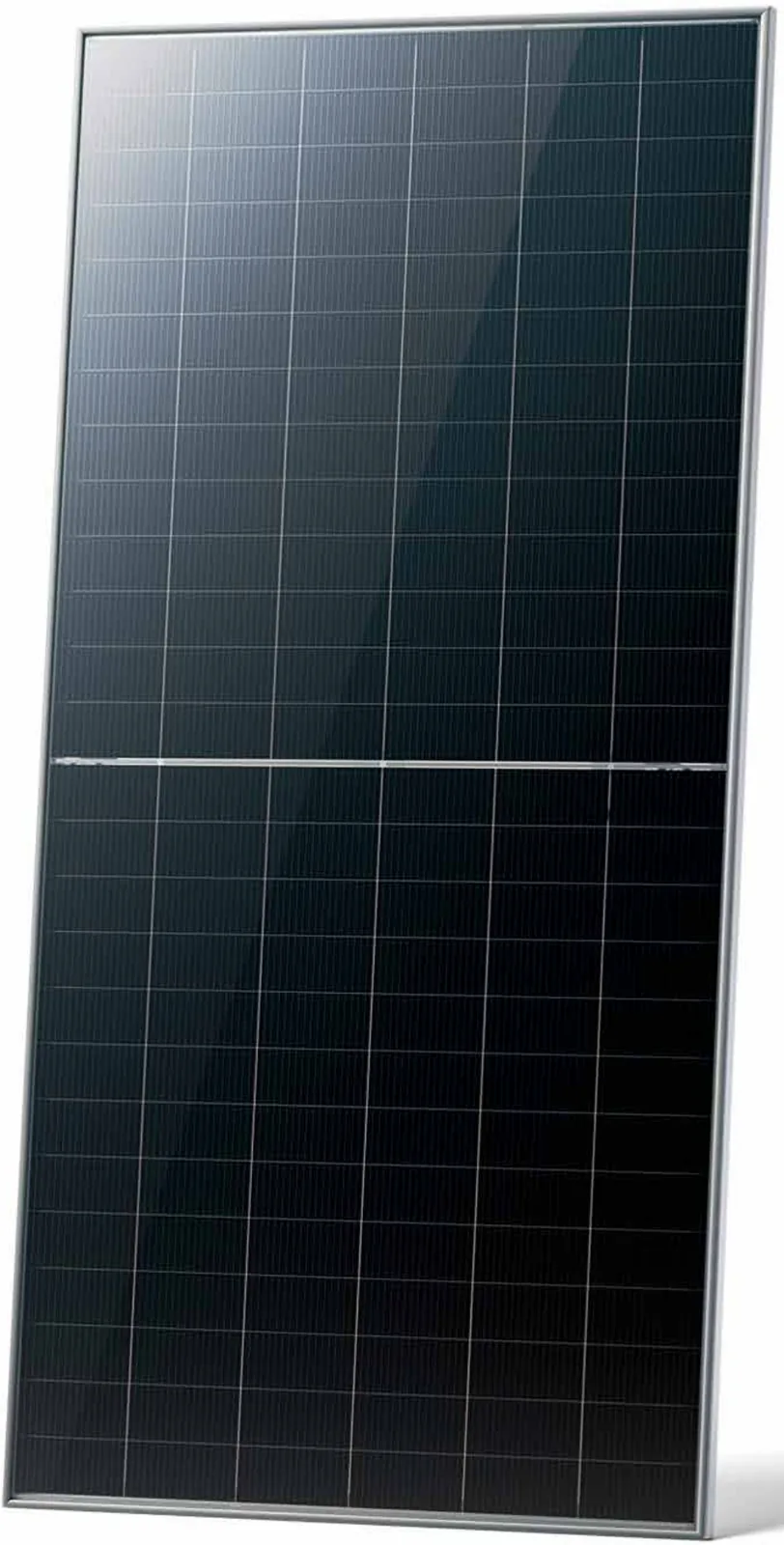

Jinko Solar JKM630N-78HL4-BDV — солнечная панель 630 Вт

Jinko Solar JKM630N-78HL4-BDV — двусторонняя (бифациальная) солнечная панель на 630 Вт с КПД 22,5 %. Ячейки — N-type монокристалл (TOPCon): n-тип TOPCon меньше теряет мощность со временем и на жаре, чем прежние p-тип PERC. Модуль большого формата — 2465×1134 мм (2,8 м²), 34 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.

В серии Tiger Neo 78HL4-BDV у нас модели от 625 до 650 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 630 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 567 кВт·ч; Москва — около 613 кВт·ч; Казань — около 690 кВт·ч; Краснодар — около 786 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 82 кВт·ч, в декабре — около 11,0 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 47,70 В при токе 13,21 А; напряжение холостого хода — 57,08 В, ток короткого замыкания — 13,86 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 30 А.

Жара и мороз

Температурный коэффициент мощности — −0,29 %/°C. В типичном режиме NOCT ячейка нагревается до 45 °C — на 20 °C выше стандартных 25 °C, и мощность снижается примерно на 5,8 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+70 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 693 Вт (135 Вт/м² сзади). Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий. Распределительная коробка IP68, коннекторы JK03M / MC4. Масса 34 кг — около 12,2 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.
