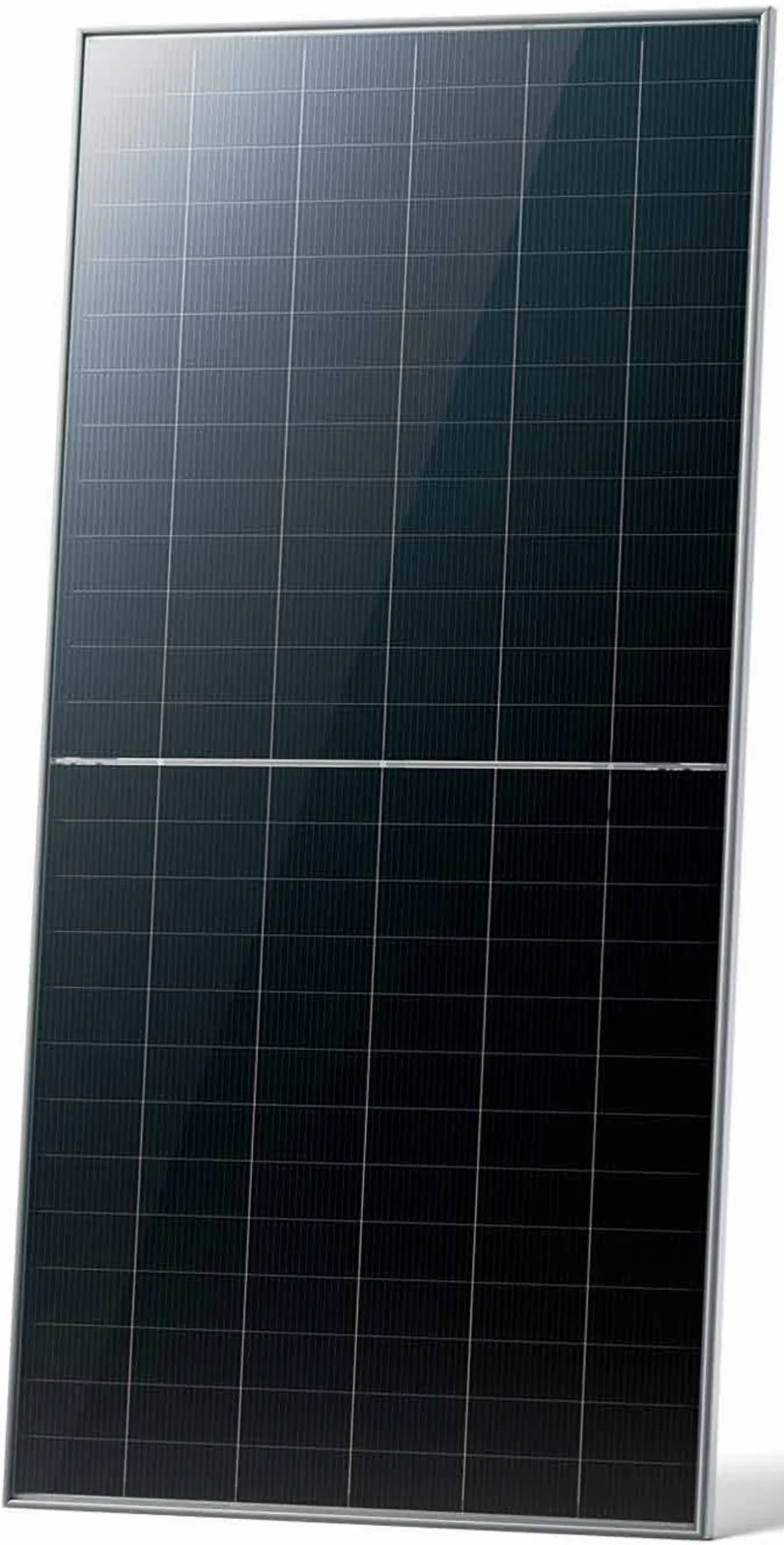

Двусторонняя панель Jinko Solar на 635 Вт с КПД 22,7 %. Занимает 2,8 м² и весит 34 кг. Напряжение холостого хода 57,21 В — от него зависит, сколько модулей войдёт в одну цепочку.
Двусторонние модули на 625–650 Вт на 156 ячейках: 2465×1134 мм, 34 кг. Напряжение холостого хода 57,0–57,6 В — самое высокое в каталоге, поэтому в цепочку на тот же вход инвертора встаёт меньше модулей.
| Модель | Мощность | КПД | Voc | Двусторонняя | Цена |
|---|---|---|---|---|---|
| JINKO-JKM625N-78HL4-BDV-625W | 625 Вт | 22,4 % | 56,95 В | да | Цена по запросу |
| JINKO-JKM630N-78HL4-BDV-630W | 630 Вт | 22,5 % | 57,08 В | да | Цена по запросу |
| JINKO-JKM635N-78HL4-BDV-635W | 635 Вт | 22,7 % | 57,21 В | да | Цена по запросу |
| JINKO-JKM640N-78HL4-BDV-640W | 640 Вт | 22,9 % | 57,34 В | да | Цена по запросу |
| JINKO-JKM645N-78HL4-BDV-645W | 645 Вт | 23,1 % | 57,47 В | да | Цена по запросу |
| JINKO-JKM650N-78HL4-BDV-650W | 650 Вт | 23,2 % | 57,6 В | да | Цена по запросу |
| Jinko Solar JINKO-JKM635N-78HL4-BDV-635W | LONGi LONGI-LR8-66HVD-640M-640W | Trina Solar TRINA-TSM-620NEG19RC.20-620W | |
|---|---|---|---|
| Мощность | 635 Вт | 640 Вт | 620 Вт |
| КПД | 22,7 % | 23,69 % | 23 % |
| Voc | 57,21 В | 49,52 В | 49,6 В |
| Цена | Цена по запросу | Цена по запросу | Цена по запросу |
Сравниваются одни и те же характеристики из документов производителей: близкая мощность.
| Электрические | |
| Номинальная мощность | 635 Вт |
| Допуск по мощности | 0…+3 % |
| Напряжение в точке макс. мощности | 47,86 В |
| Ток в точке макс. мощности | 13,27 А |
| Напряжение холостого хода | 57,21 В |
| Ток короткого замыкания | 13,92 А |
| КПД модуля | 22,7 % |
| Макс. напряжение системы | 1500 В (IEC) |
| Макс. ток предохранителя | 30 А |
| Температура | |
| Температурный коэффициент мощности | −0,29 %/°C |
| Температурный коэффициент напряжения | −0,25 %/°C |
| Температурный коэффициент тока | +0,045 %/°C |
| Температура ячейки NOCT | 45 ± 2 °C |
| Рабочая температура | −40…+70 °C |
| Конструкция | |
| Тип ячеек | N-type монокристалл (TOPCon) |
| Число ячеек | 156 (78×2) |
| Двусторонность | коэффициент 80 ± 5 % |
| Мощность с подсветкой тыла | 699 Вт (135 Вт/м² сзади) |
| Переднее стекло | 2,0 мм с просветлением |
| Заднее стекло | 2,0 мм закалённое |
| Рама | анодированный алюминий |
| Распределительная коробка | IP68 |
| Коннекторы | JK03M / MC4 |
| Общие | |
| Габариты | 2465×1134×30 мм |
| Масса | 34,0 кг |
| Гарантия на изделие | 12 лет |
| Гарантия на выработку | 30 лет: 1 % в первый год, далее 0,40 % в год |
Значения сверены со спецификацией производителя.
Массив на 5 кВт — 8 модулей, на 10 кВт — 16. По габаритам одной панели это 22 и 45 м² ската без учёта отступов.
При −30 °C напряжение холостого хода вырастет с 57,21 до 65,1 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 7 модулей в цепочке, на 1000 В — 15. Превышение предела повреждает вход инвертора.
| JINKO-JKM635N-78HL4-BDV-635W | JINKO-JKM630N-78HL4-BDV-630W | |
|---|---|---|
| Номинальная мощность | 635 Вт | 630 Вт |
| Напряжение в точке макс. мощности | 47,86 В | 47,70 В |
| Ток в точке макс. мощности | 13,27 А | 13,21 А |
| Напряжение холостого хода | 57,21 В | 57,08 В |
| Ток короткого замыкания | 13,92 А | 13,86 А |
| КПД модуля | 22,7 % | 22,5 % |
| Цена | Цена по запросу | Цена по запросу |
Соседняя модель той же линейки; показаны только строки, где они расходятся.
При −30 °C напряжение холостого хода вырастет с 57,21 до 65,1 В (коэффициент 0,25 %/°C). На вход с пределом 500 В — не больше 7 модулей в цепочке, на 1000 В — 15. Превышение предела повреждает вход инвертора.
