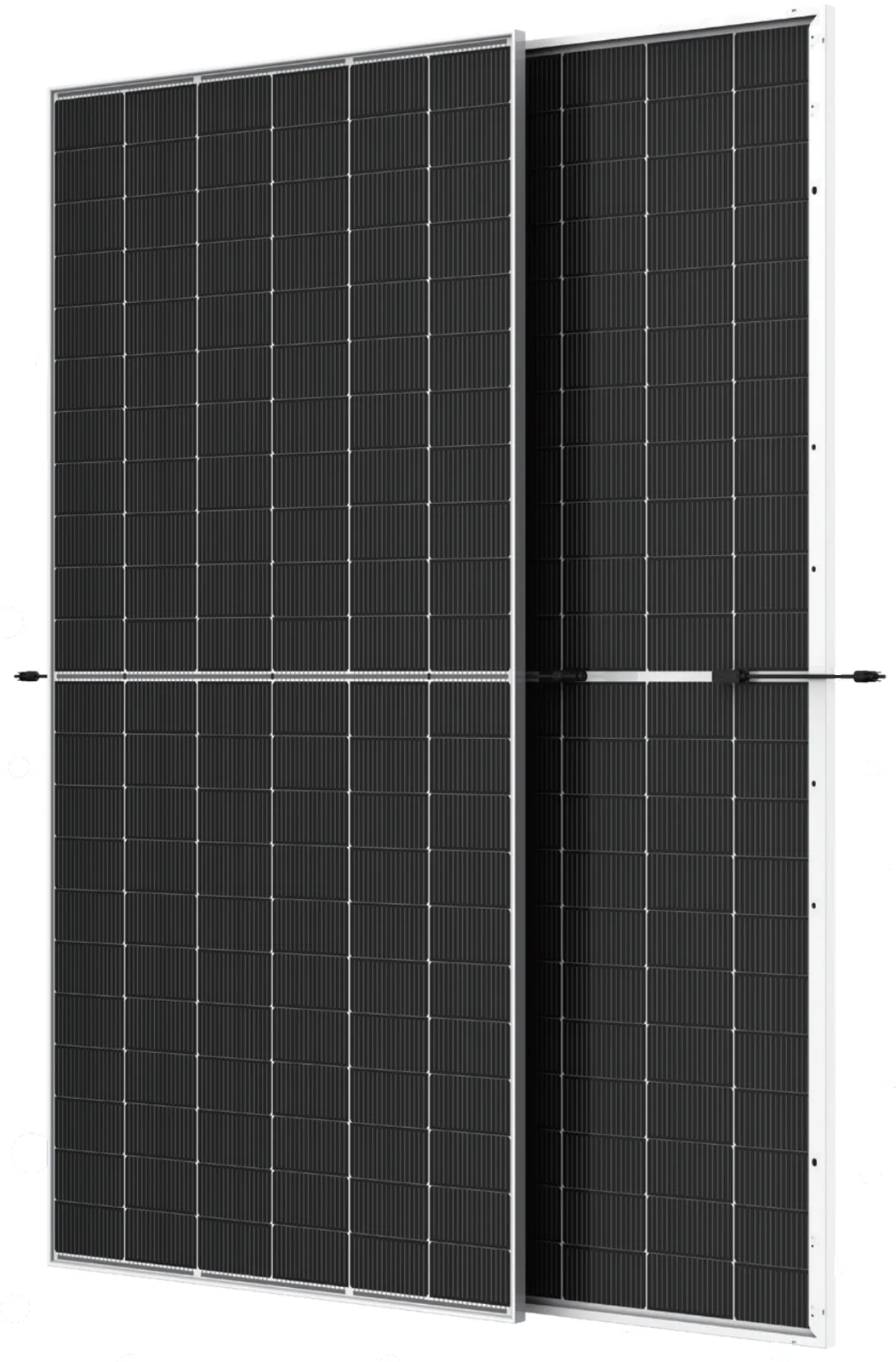

Trina Solar TSM-620NEG19RC.20 — солнечная панель 620 Вт

Trina Solar TSM-620NEG19RC.20 — двусторонняя (бифациальная) солнечная панель на 620 Вт с КПД 23 %. Ячейки — N-type i-TOPCon монокристалл: n-тип TOPCon меньше теряет мощность со временем и на жаре, чем прежние p-тип PERC. Модуль большого формата — 2382×1134 мм (2,7 м²), 33,7 кг: рассчитан на промышленные кровли и наземные станции, где важна мощность на квадратный метр и меньше креплений на киловатт.

В серии Vertex N у нас модели от 590 до 720 Вт в одном корпусе: разница — в отборе ячеек по мощности, размеры и крепёж одинаковые.

Сколько выработает

Один модуль на 620 Вт за год при оптимальном наклоне вырабатывает: Санкт-Петербург — около 558 кВт·ч; Москва — около 603 кВт·ч; Казань — около 679 кВт·ч; Краснодар — около 774 кВт·ч. Это расчёт по многолетним спутниковым данным PVGIS с потерями системы 14 %. В Москве выработка сильно зависит от сезона: в июне модуль даёт около 80 кВт·ч, в декабре — около 10,9 кВт·ч. Зимой солнечная станция только помогает сети или генератору, основной вклад — с апреля по сентябрь. Точный расчёт для вашего города, угла и ориентации кровли — в калькуляторе станции.

Электрические параметры

В рабочей точке модуль даёт 41,4 В при токе 14,99 А; напряжение холостого хода — 49,6 В, ток короткого замыкания — 15,91 А. По току КЗ модуль подходит ко всем 66 инверторам каталога, у которых допустимый ток трекера указан в даташите. Предельное напряжение системы — 1500 В (IEC), номинал предохранителя цепочки — до 35 А.

Жара и мороз

Температурный коэффициент мощности — −0,29 %/°C. В типичном режиме NOCT ячейка нагревается до 43 °C — на 18 °C выше стандартных 25 °C, и мощность снижается примерно на 5,2 %. Чем меньше коэффициент, тем меньше панель теряет летом; зазор под модулями для проветривания тоже помогает. Рабочий диапазон — −40…+85 °C. В мороз напряжение растёт — длину цепочки считают по холодному напряжению, расчёт — в блоке ниже.

Двусторонность

Тыльная сторона тоже вырабатывает энергию: коэффициент 80 ± 5 %. С отражённым светом сзади модуль выдаёт 682 Вт при +10 % с тыльной стороны. Прибавка зависит от поверхности под панелью и высоты установки: светлый грунт, снег, щебень или светлая кровля отражают больше; на скатной крыше вплотную к кровле тыл почти не освещён.

Конструкция

Двойное стекло: спереди 2,0 мм с просветлением, сзади 2,0 мм закалённое — такая конструкция не боится влаги со стороны тыла и медленнее деградирует, чем модули с плёнкой сзади. Рама — анодированный алюминий, 30 мм. Распределительная коробка IP68, коннекторы MC4 EVO2 / TS4 Plus / TS4. Масса 33,7 кг — около 12,5 кг/м²; нагрузку на кровлю учитывают вместе со снеговой.

Гарантия

Гарантия на изделие — 12 лет: заводской брак, коробка, рама, стекло. Гарантия на выработку — 30 лет: 1 % в первый год, далее 0,40 % в год. По ней производитель отвечает, что мощность модуля не упадёт ниже обещанной кривой.
