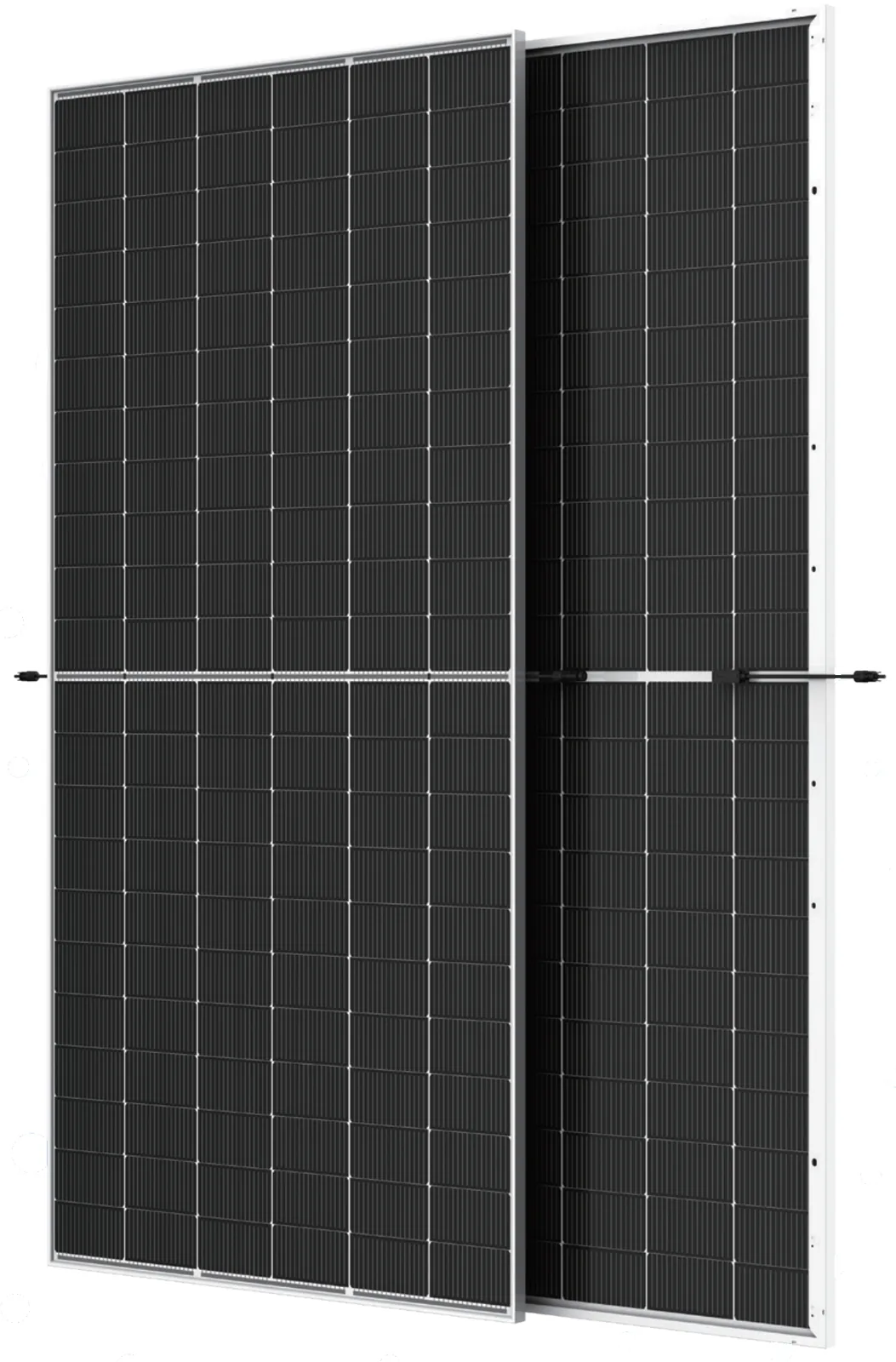

Двусторонняя панель Trina Solar на 595 Вт с КПД 22 %. Занимает 2,7 м² и весит 33,7 кг. Напряжение холостого хода 48,1 В — от него зависит, сколько модулей войдёт в одну цепочку.
Двусторонние модули на ячейках i-TOPCon: TSM-NEG19RC.20 на 590–620 Вт (2382×1134 мм, 33,7 кг) и TSM-NEG21C.20 на 695–720 Вт (2384×1303 мм, 38,3 кг). Двусторонность 80 %, двойное стекло по 2 мм. Для наземных станций и плоских кровель.
| Модель | Мощность | КПД | Voc | Двусторонняя | Цена |
|---|---|---|---|---|---|
| TRINA-TSM-590NEG19RC.20-590W | 590 Вт | 21,8 % | 47,8 В | да | Цена по запросу |
| TRINA-TSM-595NEG19RC.20-595W | 595 Вт | 22 % | 48,1 В | да | Цена по запросу |
| TRINA-TSM-600NEG19RC.20-600W | 600 Вт | 22,2 % | 48,4 В | да | Цена по запросу |
| TRINA-TSM-605NEG19RC.20-605W | 605 Вт | 22,4 % | 48,7 В | да | Цена по запросу |
| TRINA-TSM-610NEG19RC.20-610W | 610 Вт | 22,6 % | 49 В | да | Цена по запросу |
| TRINA-TSM-615NEG19RC.20-615W | 615 Вт | 22,8 % | 49,3 В | да | Цена по запросу |
| TRINA-TSM-620NEG19RC.20-620W | 620 Вт | 23 % | 49,6 В | да | Цена по запросу |
| TRINA-TSM-695NEG21C.20-695W | 695 Вт | 22,4 % | 48,3 В | да | Цена по запросу |
| TRINA-TSM-700NEG21C.20-700W | 700 Вт | 22,5 % | 48,6 В | да | Цена по запросу |
| TRINA-TSM-705NEG21C.20-705W | 705 Вт | 22,7 % | 48,8 В | да | Цена по запросу |
| TRINA-TSM-710NEG21C.20-710W | 710 Вт | 22,9 % | 49 В | да | Цена по запросу |
| TRINA-TSM-715NEG21C.20-715W | 715 Вт | 23 % | 49,2 В | да | Цена по запросу |
| TRINA-TSM-720NEG21C.20-720W | 720 Вт | 23,2 % | 49,4 В | да | 19 200 ₽ |
| Trina Solar TRINA-TSM-595NEG19RC.20-595W | Jinko Solar JINKO-JKM595N-72HL4-BDV-F9-595W | LONGi LONGI-LR7-72HGD-595M-595W | |
|---|---|---|---|
| Мощность | 595 Вт | 595 Вт | 595 Вт |
| КПД | 22 % | 23,03 % | 22 % |
| Voc | 48,1 В | 53,1 В | 52,11 В |
| Цена | Цена по запросу | Цена по запросу | Цена по запросу |
Сравниваются одни и те же характеристики из документов производителей: близкая мощность.
| Электрические | |
| Номинальная мощность | 595 Вт |
| Допуск по мощности | 0…+5 Вт |
| Напряжение в точке макс. мощности | 40,0 В |
| Ток в точке макс. мощности | 14,89 А |
| Напряжение холостого хода | 48,1 В |
| Ток короткого замыкания | 15,76 А |
| КПД модуля | 22,0 % |
| Макс. напряжение системы | 1500 В (IEC) |
| Макс. ток предохранителя | 35 А |
| Температура | |
| Температурный коэффициент мощности | −0,29 %/°C |
| Температурный коэффициент напряжения | −0,24 %/°C |
| Температурный коэффициент тока | +0,04 %/°C |
| Температура ячейки NOCT | 43 ± 2 °C |
| Рабочая температура | −40…+85 °C |
| Конструкция | |
| Тип ячеек | N-type i-TOPCon монокристалл |
| Число ячеек | 132 |
| Двусторонность | коэффициент 80 ± 5 % |
| Мощность с подсветкой тыла | 655 Вт при +10 % с тыльной стороны |
| Переднее стекло | 2,0 мм с просветлением |
| Заднее стекло | 2,0 мм закалённое |
| Рама | анодированный алюминий, 30 мм |
| Распределительная коробка | IP68 |
| Коннекторы | MC4 EVO2 / TS4 Plus / TS4 |
| Общие | |
| Габариты | 2382×1134×30 мм |
| Масса | 33,7 кг |
| Гарантия на изделие | 12 лет |
| Гарантия на выработку | 30 лет: 1 % в первый год, далее 0,40 % в год |
Значения сверены со спецификацией производителя.
Массив на 5 кВт — 9 модулей, на 10 кВт — 17. По габаритам одной панели это 24 и 46 м² ската без учёта отступов.
При −30 °C напряжение холостого хода вырастет с 48,1 до 54,4 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.
| TRINA-TSM-595NEG19RC.20-595W | TRINA-TSM-590NEG19RC.20-590W | |
|---|---|---|
| Номинальная мощность | 595 Вт | 590 Вт |
| Напряжение в точке макс. мощности | 40,0 В | 39,7 В |
| Ток в точке макс. мощности | 14,89 А | 14,86 А |
| Напряжение холостого хода | 48,1 В | 47,8 В |
| Ток короткого замыкания | 15,76 А | 15,72 А |
| КПД модуля | 22,0 % | 21,8 % |
| Цена | Цена по запросу | Цена по запросу |
Соседняя модель той же линейки; показаны только строки, где они расходятся.
При −30 °C напряжение холостого хода вырастет с 48,1 до 54,4 В (коэффициент 0,24 %/°C). На вход с пределом 500 В — не больше 9 модулей в цепочке, на 1000 В — 18. Превышение предела повреждает вход инвертора.
