MUST · Автономные инверторы · PV18-1012 VPM II

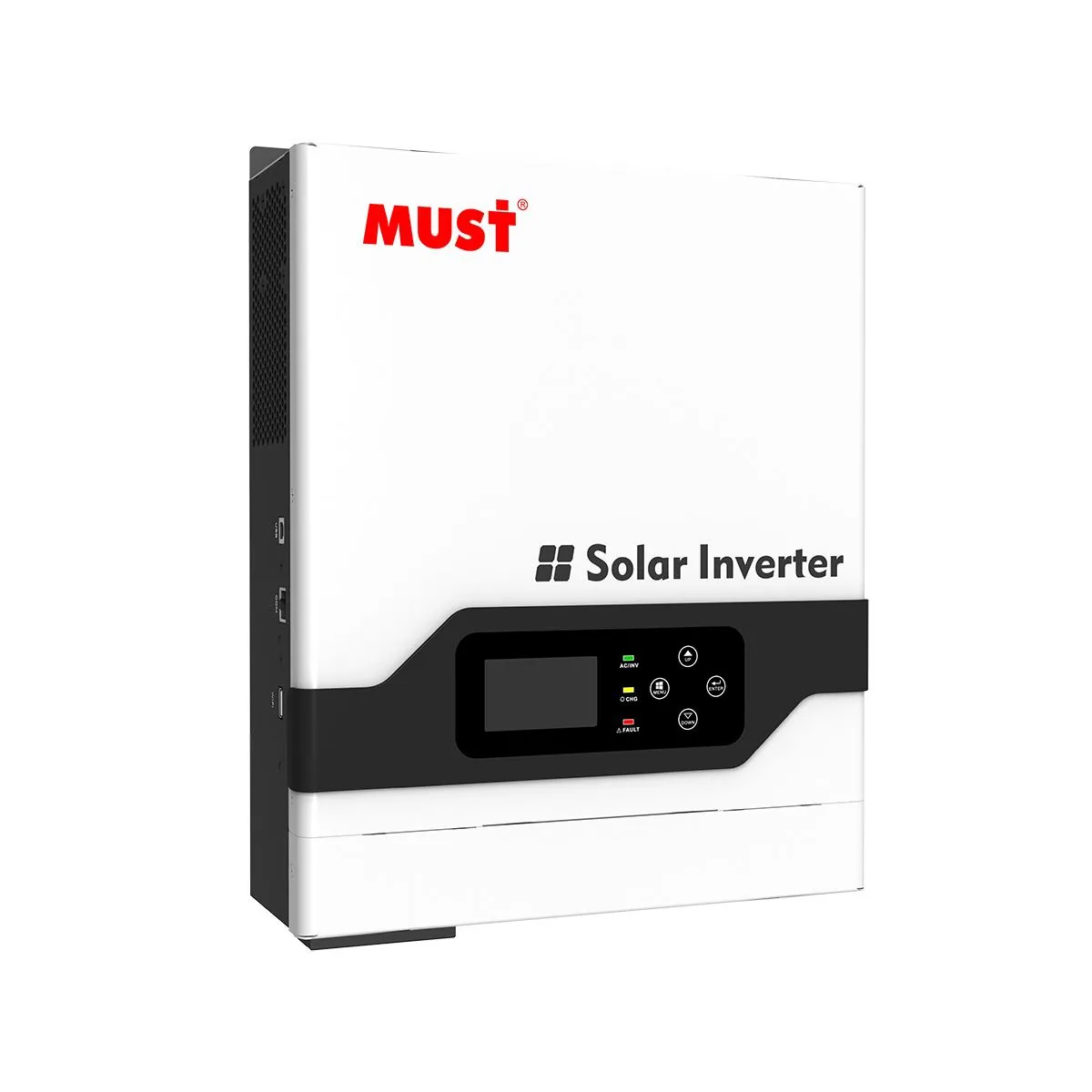

MUST PV18-1012 VPM II — автономный инвертор 1 кВт

мощность: 1 кВт
фазность: 1 фаза
батарея: 12 В
панели до: 0,6 кВт

Цена по запросу

Под заказ

1 кВт под батарею 12 В весом 3,6 кг: массив до 600 Вт, диапазон MPPT 15–75 В. Для света, зарядки устройств и небольшого холодильника на даче.

Гарантия 2 года — условия
Демо: доставка по Москве и области за 1–2 дня, самовывоз со склада

Батарея 12 или 24 В
Без сети или как ИБП
Для небольших систем

Серия MUST PV18 VPM II

Недорогие автономные инверторы на 1–4 кВт под батарею 12 или 24 В для бытовок, дач и небольших домов. Солнечный вход низковольтный — от 105 до 160 В в зависимости от модели, массив — до 1,6 кВт: в цепочку встают одна–три панели, считать по напряжению модуля в мороз. С сетью работают как ИБП: заряжают батарею от сети и переходят на неё при отключении.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV18-1012 VPM II	1 кВт	1	12 В	0,6 кВт	Цена по запросу
PV18-1224 VPM II	1,2 кВт	1	24 В	1 кВт	Цена по запросу
PV18-1512 VPM II	1,5 кВт	1	12 В	0,7 кВт	Цена по запросу
PV18-2224 VPM II	2,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3224 VPM II	3,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3524 VPM II	3,5 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-4024 VPM II	4 кВт	1	24 В	1,6 кВт	Цена по запросу

Мощность
Номинальная мощность AC	1000 Вт
Число фаз	1 (230 В)
Пиковая мощность	2000 ВА
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)
Солнечный вход
Макс. мощность массива	600 Вт
Макс. напряжение PV	105 В
Диапазон MPPT	15–75 В
Аккумулятор
Напряжение батареи	12 В
Макс. ток заряда	65 А
Ток заряда от сети	20 А
Ток заряда от панелей	45 А
Общие
КПД инвертора	90 %–93 %
Рабочая температура	0…50 °C
Габариты	224×337×98 мм
Масса	3,6 кг
Гарантия	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 600 Вт — меньше одной панели по 610 Вт, под такой вход ставят модули поменьше. Солнечный вход слабее выхода инвертора (0,6 против 1 кВт): днём панели заряжают батарею и помогают нагрузке, но полную мощность выхода в одиночку не покроют.

Как быстро заряжается батарея

Ток заряда до 65 А на шине 12,8 В — около 0,8 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 4,3 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт порядка 83 А постоянного тока — сечение кабеля и предохранитель считаются под этот ток и длину трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители — насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу.
Нужно работать параллельно с сетью и отдавать в неё излишки — автономная модель так не умеет. Посмотреть гибридную модель: PH18-3024 PRO →
В резерв нужно взять электрокотёл, проточный нагреватель или индукционную плиту. 1 кВт на такую нагрузку не хватит: нужна модель мощнее или отдельная линия для нагрева без резерва. Посмотреть модель мощнее: PV18-1224 VPM II →
Панелей планируется больше чем на 0,6 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: PV18-1512 VPM II →

PV18-1012 VPM II или PV18-1012 VPK

	PV18-1012 VPM II	PV18-1012 VPK
Пиковая мощность	2000 ВА	2000 Вт
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)	10 мс (UPS / VDE4105) 20 мс (APL)
Макс. напряжение PV	105 В	55 В
Макс. ток заряда	65 А	70 А
Ток заряда от сети	20 А	10 или 20 А
Ток заряда от панелей	45 А	50 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же линейки; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

1 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. Решает не площадь, а то, что включено одновременно, и пусковые токи: насос или компрессор кондиционера при старте берут в несколько раз больше своей мощности. Пришлите список техники — посчитаем пиковую нагрузку.

Сколько панелей к нему подключить?

До 600 Вт — меньше одной панели по 610 Вт, нужны модули поменьше. Кроме мощности есть предел по напряжению: сколько панелей встанет в одну цепочку, считают по напряжению холостого хода конкретной модели при зимней температуре.

Можно ли отдавать излишки в сеть?

Нет. Автономная модель не работает параллельно с сетью и ничего в неё не отдаёт. Для выдачи излишков нужен гибридный или сетевой инвертор.

Можно ли использовать без солнечных панелей, как ИБП?

Да. Пока сеть есть, инвертор пропускает её к нагрузке и заряжает батарею от сети током до 20 А, при отключении переводит нагрузку на батарею — работает как ИБП. По паспорту переключение занимает 10 мс в режиме UPS и 20 мс в режиме APL. Панели можно добавить позже — массив до 0,6 кВт. В сеть энергию он не отдаёт: если станция будет продавать излишки, нужен гибрид.
