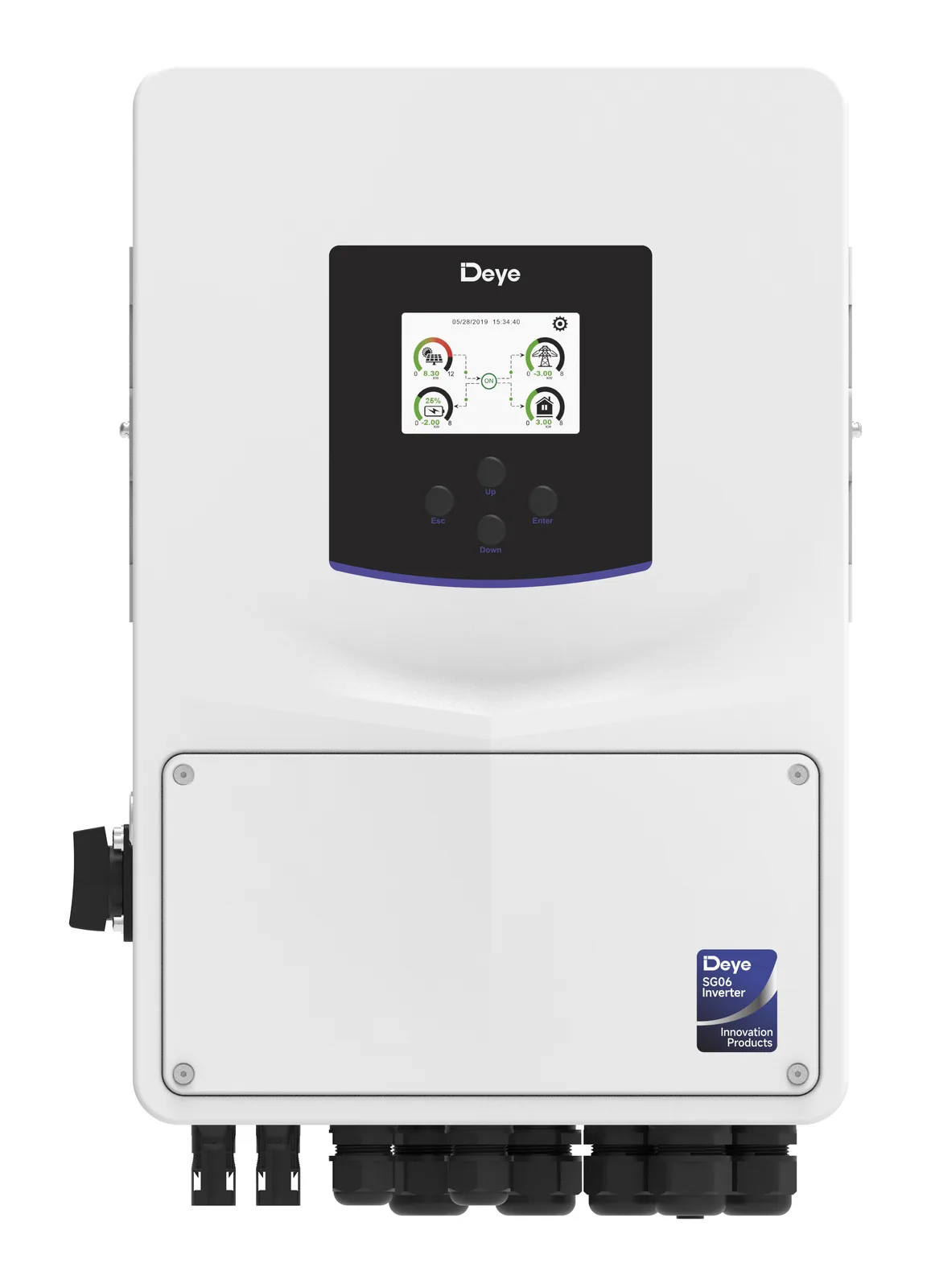

Deye SUN-3.6K-SG06LP1-EU-CM2 — гибридный инвертор 3,6 кВт

мощность: 3,6 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 7,2 кВт
трекеров MPPT: 2

145 500 ₽

Под заказ

В наличии — ближайшая замена

Deye SUN-3.6K-SG05LP1-EU-AM2-P 3,6 кВт · панели до 7,2 кВт · 135 700 ₽
Deye SUN-3.6K-SG04LP1-EU-SM2 3,6 кВт · панели до 7,2 кВт · 144 300 ₽

Тот же тип, фазность и напряжение батареи, мощность не ниже. Подходит ли замена под вашу схему — проверим перед заказом.

Вопрос в Telegram

Гибрид на 3,6 кВт в лёгком корпусе 310×460×218 мм и 15,6 кг: два трекера, массив до 7,2 кВт, ток заряда до 90 А. Подтверждённой пары с батареями каталога пока нет — подберём по списку Deye.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,

До трёх входов MPPT у мощных моделей
Панели до двойной мощности инвертора
Вход для генератора

Описание SUN-3.6K-SG06LP1-EU-CM2

Deye SUN-3.6K-SG06LP1-EU-CM2 — однофазный гибридный инвертор на 3,6 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Подходит для частного дома и дачи с однофазным вводом: резерв для котла, насоса, холодильника и света.

В серии SG06LP1 у нас модели от 3,6 до 12 кВт. Ближайшие по мощности: SUN-5K-SG06LP1-EU-CM2 — 5 кВт, ток заряда 120 А, панели до 10 кВт.

Как работает серия SG06LP1

Принцип работы и функции у моделей серии SG06LP1 одинаковые — они разобраны в описании SUN-6K-SG06LP1-EU-CM2. Ниже — то, что отличает именно SUN-3.6K-SG06LP1-EU-CM2: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная. С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 90 А, это около 4,6 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 76 А: например, 1 модуль с током разряда 100 А или батарея с током от 76 А. Подтверждённых пар с батареями каталога пока нет — батарею подберём по списку совместимости производителя.

Солнечные панели

Допустимая мощность панелей — до 7,2 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Рабочий ток — до 18 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 11 штук (7,2 кВт).

Мощность и нагрузка

Номинальная мощность — 3,6 кВт, максимальная — 4 кВА. Без сети инвертор кратковременно выдаёт до 7,2 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

До 16 инверторов работают как одна система — с сетью и без неё; батареи тоже подключаются параллельно.

Установка и эксплуатация

Корпус IP65, охлаждение естественное. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Уровень шума по паспорту <45 дБ. Габариты 310×460×218 мм, масса 15,6 кг. Допустимая высота установки — до 3000 м. Связь — Wi-Fi, RS485, CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: страницы моделей SUN-(3-6)K-SG06LP1-EU-CM2 и SUN-(7-12)K-SG06LP1-EU-CM3 на deye.com.

Серия Deye SG06LP1

Однофазные гибриды на 3,6–12 кВт под батарею 48 В. У моделей до 6 кВт два входа MPPT, у 8–12 кВт — три. Массив панелей — до двух номиналов, цепочки до 500 В, ток заряда батареи от 90 до 250 А. Серия закрывает весь диапазон частного дома — от резерва котла до питания большого дома с кондиционерами.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-3.6K-SG06LP1-EU-CM2	3,6 кВт	1	48 В	7,2 кВт	145 500 ₽
SUN-5K-SG06LP1-EU-CM2	5 кВт	1	48 В	10 кВт	140 000 ₽
SUN-6K-SG06LP1-EU-CM2	6 кВт	1	48 В	12 кВт	161 200 ₽
SUN-8K-SG06LP1-EU-CM3	8 кВт	1	48 В	16 кВт	208 800 ₽
SUN-10K-SG06LP1-EU-CM3	10 кВт	1	48 В	20 кВт	230 700 ₽
SUN-12K-SG06LP1-EU-CM3	12 кВт	1	48 В	24 кВт	252 800 ₽

Аналоги других брендов

Характеристика	Deye SUN-3.6K-SG06LP1-EU-CM2	MUST PH18-3024 PRO
Мощность	3,6 кВт	3 кВт
Массив до	7,2 кВт	4 кВт
Ток заряда	90 А	80 А
Цена	145 500 ₽	52 700 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-3.6K-SG06LP1-EU-CM2

Обозначение у производителя — SUN-3.6K-SG06LP1-EU-CM2. В прайсах и объявлениях пишут также: SUN-3.6K-SG06LP1, SUN-3.6K-SG06LP1-EU, SUN 3.6K SG06LP1 EU CM2, SUN 3.6K SG06LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3600 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	3960 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (230 В)
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	7200 Вт, 10 с
Номинальный ток AC что это значит Ток на стороне переменного тока при номинальной мощности. От него выбирают вводной автомат и сечение кабеля до щита.	16,4/15,7 А
Макс. ток AC что это значит Наибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению.	18/17,3 А
Транзит сети на нагрузку что это значит Какой ток инвертор может пропустить из сети к нагрузке через себя. Если нагрузка больше, её подключают к сети в щите, мимо инвертора.	50 А
Номинальное напряжение	220/230 В, 0,85–1,1 Un, L+N+PE
Частота сети что это значит Частота, с которой инвертор умеет работать. В российских сетях она составляет 50 Гц.	50/45–55, 60/55–65 Гц
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 % от номинала
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	7200 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	5760 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	370 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	18+18
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	27+27
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	1+1
Аккумулятор
Тип батареи	LiFePO4, свинцово-кислотная
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	1
Обмен с BMS что это значит Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Нужен кабель связи (CAN или RS485) и совместимый протокол.	автоадаптация к BMS
КПД
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97,6 %
КПД (европейский) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	96,5 %
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99 %
Защиты
Класс защиты от перенапряжений	тип II (DC), тип II (AC)
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	Wi-Fi, RS485, CAN
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C
Допустимая влажность	0–100 %
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	3000 м
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<45 дБ
Топология	без развязки со стороны PV, с развязкой со стороны батареи
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	естественное
Габариты	310×460×218 мм
Масса	15,6 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет, до 10 лет по условиям производителя
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE R25, G99, VDE-AR-N 4105

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG06LP1 — что значит и что делать.

Документы SUN-3.6K-SG06LP1-EU-CM2

Даташит Deye SUN-3.6K-SG06LP1-EU-CM2 (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-3.6K-SG06LP1-EU-CM2 (англ.)PDF, 11,4 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 7200 Вт — это 11 панелей по 605 Вт, то есть примерно по 5 на каждый из 2 трекеров. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 90 А на шине 51,2 В — около 4,6 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 15,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 76 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии SG06LP1 не подойдут и что взять вместо них — на странице SUN-6K-SG06LP1-EU-CM2.

SUN-3.6K-SG06LP1-EU-CM2 или SUN-5K-SG06LP1-EU-CM2

Характеристика	SUN-3.6K-SG06LP1-EU-CM2	SUN-5K-SG06LP1-EU-CM2
Номинальная мощность AC	3600 Вт	5000 Вт
Макс. мощность AC	3960 ВА	5500 ВА
Пиковая мощность	7200 Вт, 10 с	10000 Вт, 10 с
Номинальный ток AC	16,4/15,7 А	22,8/21,8 А
Макс. ток AC	18/17,3 А	25,0/24,0 А
Макс. мощность массива	7200 Вт	10000 Вт
Цена	145 500 ₽	140 000 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 5 500 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

3,6 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 16 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 7,2 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 7200 Вт, это 11 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
