Deye · Однофазные гибридные инверторы · SUN-3.6K-SG05LP1-EU-AM2-P

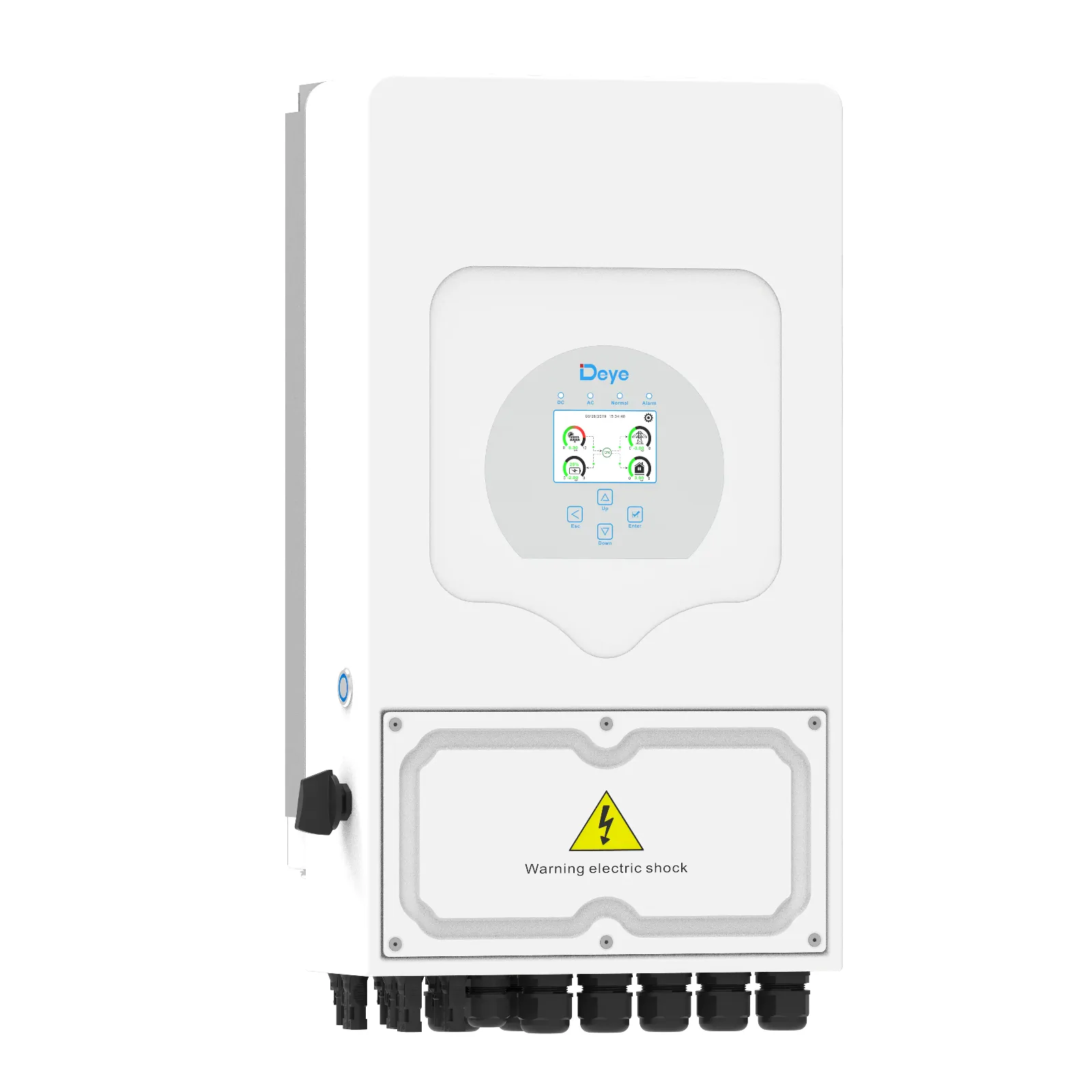

Deye SUN-3.6K-SG05LP1-EU-AM2-P — гибридный инвертор 3,6 кВт

мощность: 3,6 кВт
фазность: 1 фаза
батарея: 48 В
панели до: 7,2 кВт
трекеров MPPT: 2

135 700 ₽

В наличии · 1 шт

Собрать систему

В отличие от SUN-3.6K-SG04LP1 здесь два трекера — удобно, если панели стоят на двух скатах. Массив до 7,2 кВт, ток заряда до 90 А, батарея 48 В, корпус 330×580×232 мм и 25 кг.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
23 совместимые модели по документам производителей

Два входа MPPT у всех моделей
Панели до двойной мощности инвертора
Вход для генератора

Описание SUN-3.6K-SG05LP1-EU-AM2-P

Deye SUN-3.6K-SG05LP1-EU-AM2-P — однофазный гибридный инвертор на 3,6 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Подходит для частного дома и дачи с однофазным вводом: резерв для котла, насоса, холодильника и света.

В серии SG05LP1 у нас модели от 3,6 до 8 кВт. Ближайшие по мощности: SUN-5K-SG05LP1-EU-AM2-P — 5 кВт, ток заряда 120 А, панели до 10 кВт.

Как работает серия SG05LP1

Принцип работы и функции у моделей серии SG05LP1 одинаковые — они разобраны в описании SUN-6K-SG05LP1-EU-AM2-P. Ниже — то, что отличает именно SUN-3.6K-SG05LP1-EU-AM2-P: батарея, панели, мощность и установка.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 90 А, это около 4,6 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 76 А: например, 1 модуль с током разряда 100 А или батарея с током от 76 А. В официальном списке совместимости для этой модели — 23 батареи (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 7,2 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Рабочий ток — до 18 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 11 штук (7,2 кВт).

Мощность и нагрузка

Номинальная мощность — 3,6 кВт, максимальная — 4 кВА. Без сети инвертор кратковременно выдаёт до 7,2 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.

Параллельная работа

Несколько инверторов объединяются в одну систему — с сетью и без неё. Так наращивают мощность или собирают три фазы из однофазных моделей; батареи тоже подключаются параллельно.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Уровень шума по паспорту <30 дБ. Габариты 330×580×232 мм, масса 25 кг. Допустимая высота установки — до 2000 м. Связь — RS485/RS232/CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташит Deye SUN-(3.6-8)K-SG05LP1-EU-AM2-P.

Соберите систему с SUN-3.6K-SG05LP1-EU-AM2-P

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

23 модели · по спискам производителей

Серия Deye SG05LP1

Однофазные гибриды на 3,6–8 кВт под батарею 48 В с двумя входами MPPT у всех моделей. Допустимый массив — вдвое больше номинала, цепочки до 500 В, ток заряда батареи от 90 А у младшей модели до 190 А у восьмикиловаттных. Хороший выбор, когда панели стоят на двух скатах с разной ориентацией.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-3.6K-SG05LP1-EU-AM2-P	3,6 кВт	1	48 В	7,2 кВт	135 700 ₽
SUN-5K-SG05LP1-EU-AM2-P	5 кВт	1	48 В	10 кВт	146 800 ₽
SUN-6K-SG05LP1-EU-AM2-P	6 кВт	1	48 В	12 кВт	152 600 ₽
SUN-8K-SG05LP1-EU-AM2-P	8 кВт	1	48 В	16 кВт	226 900 ₽
SUN-8K-SG05LP1-EU-SM2-P	8 кВт	1	48 В	16 кВт	230 600 ₽

Аналоги других брендов

Характеристика	Deye SUN-3.6K-SG05LP1-EU-AM2-P	MUST PH18-3024 PRO
Мощность	3,6 кВт	3 кВт
Массив до	7,2 кВт	4 кВт
Ток заряда	90 А	80 А
Цена	135 700 ₽	52 700 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-3.6K-SG05LP1-EU-AM2-P

Обозначение у производителя — SUN-3.6K-SG05LP1-EU-AM2-P. В прайсах и объявлениях пишут также: SUN-3.6K-SG05LP1, SUN-3.6K-SG05LP1-EU, SUN 3.6K SG05LP1 EU AM2 P, SUN 3.6K SG05LP1.

Характеристика	Значение
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	3600 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	3960 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	1 (L+N+PE)
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 % от номинала
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	7200 Вт, 10 с
Частота сети что это значит Частота, с которой инвертор умеет работать. В российских сетях она составляет 50 Гц.	50/45-55, 60/55-65 Гц
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	7200 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	5760 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	500 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	125 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	150–425 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	370 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	18+18
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	27+27
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	1+1
Аккумулятор
Тип батареи	LiFePO4 / AGM / GEL
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	90 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	1
Обмен с BMS что это значит Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Нужен кабель связи (CAN или RS485) и совместимый протокол.	автоадаптация к BMS
Общие
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	330×580×232 мм
Масса	25 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	2000 м
Допустимая влажность	0–100 %
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без гальванической развязки
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<30 дБ
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Защиты
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	RS485/RS232/CAN
Класс защиты от перенапряжений	тип II (DC), тип II (AC)
КПД
КПД (европейский) что это значит КПД, усреднённый по разным уровням нагрузки. Ближе к тому, что будет в обычной работе, чем максимальный.	96.5%
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97.6%
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG05LP1 — что значит и что делать.

Документы SUN-3.6K-SG05LP1-EU-AM2-P

Даташит Deye SUN-3.6K-SG05LP1-EU-AM2-P (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-3.6K-SG05LP1-EU-AM2-P (англ.)PDF, 12,4 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 7200 Вт — это 11 панелей по 605 Вт, то есть примерно по 5 на каждый из 2 трекеров. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 90 А на шине 51,2 В — около 4,6 кВт в батарею. Один модуль B4850 принимает до 50 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 2 модулями. На пределе модуль набирает 2,16 кВт·ч не быстрее чем за 0,8 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 15,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 76 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда модели серии SG05LP1 не подойдут и что взять вместо них — на странице SUN-6K-SG05LP1-EU-AM2-P.

SUN-3.6K-SG05LP1-EU-AM2-P или SUN-5K-SG05LP1-EU-AM2-P

Характеристика	SUN-3.6K-SG05LP1-EU-AM2-P	SUN-5K-SG05LP1-EU-AM2-P
Номинальная мощность AC	3600 Вт	5000 Вт
Макс. мощность AC	3960 ВА	5500 ВА
Макс. мощность массива	7200 Вт	10000 Вт
Макс. входная мощность PV	5760 Вт	8000 Вт
Тип батареи	LiFePO4 / AGM / GEL	LiFePO₄ / AGM / GEL
Макс. ток заряда	90 А	120 А
Цена	135 700 ₽	146 800 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 11 100 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

3,6 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 16 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 7,2 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 7200 Вт, это 11 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
