Промежуточная модель между 3 и 5 кВт: ток заряда до 90 А, массив до 7,2 кВт на одном трекере, пик 7,2 кВт. Подходит, когда трёх киловатт не хватает на пуск насоса, а пять — с запасом.

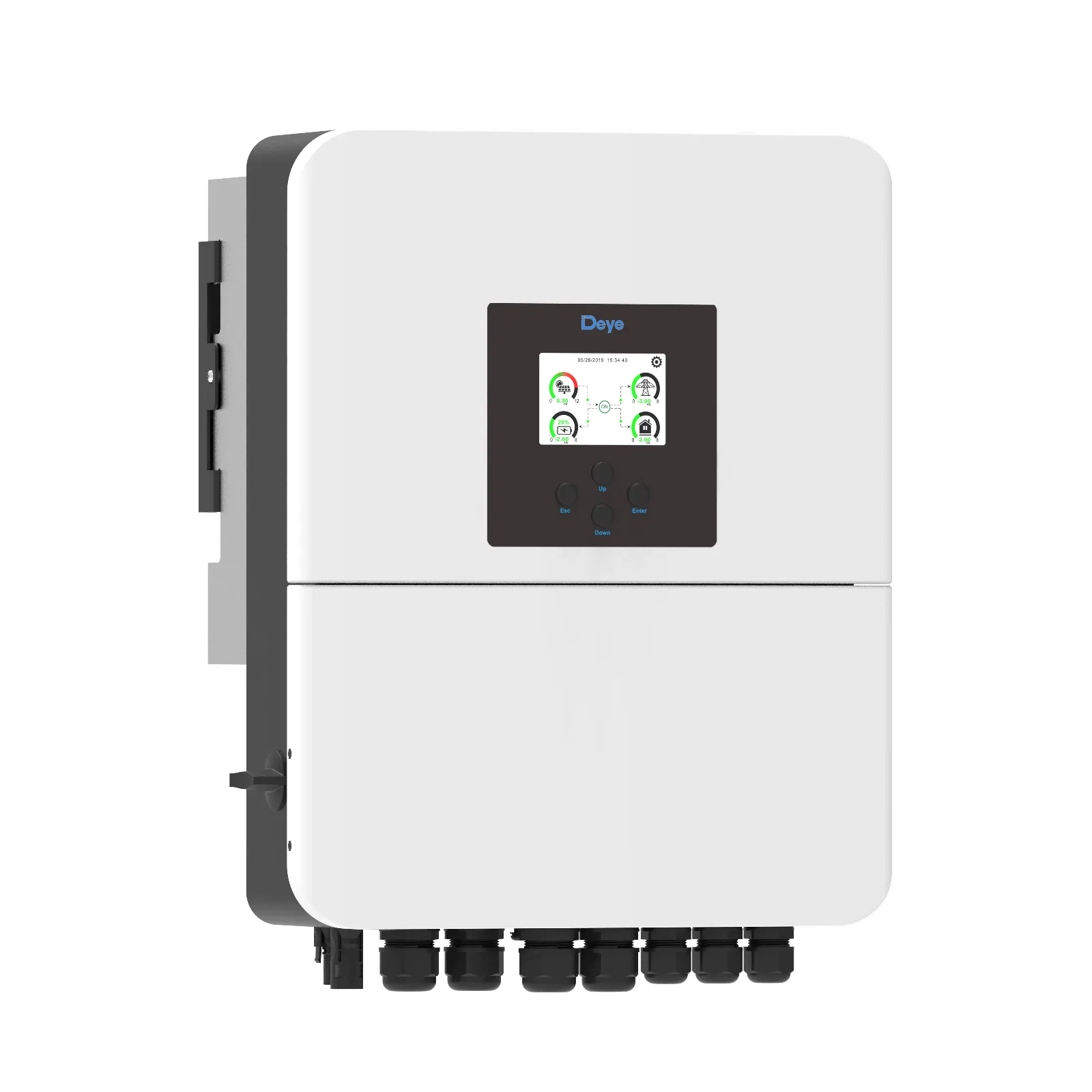

Deye SUN-3.6K-SG04LP1-EU-SM2 — однофазный гибридный инвертор на 3,6 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Подходит для частного дома и дачи с однофазным вводом: резерв для котла, насоса, холодильника и света.
В серии SG04LP1 у нас модели от 3 до 6 кВт. Ближайшие по мощности: SUN-3K-SG04LP1-EU — 3 кВт, ток заряда 70 А, панели до 6 кВт; SUN-5K-SG04LP1-EU-SM2 — 5 кВт, ток заряда 120 А, панели до 10 кВт.
Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 90 А, это около 4,6 кВт со стороны батареи. Чтобы инвертор работал от батареи на полную мощность, ей нужно отдавать около 76 А: например, 1 модуль с током разряда 100 А или батарея с током от 76 А. В официальном списке совместимости для этой модели — 23 батареи (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».
Допустимая мощность панелей — до 7,2 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 1 трекер MPPT, рабочий диапазон 150–425 В, запуск от 125 В, предельное напряжение цепочки 500 В. Рабочий ток — до 18 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 9, а всего на инвертор — до 11 штук (7,2 кВт).
Номинальная мощность — 3,6 кВт, максимальная — 4 кВА. Без сети инвертор кратковременно выдаёт до 7,2 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров.
Несколько инверторов объединяются в одну систему — с сетью и без неё. Так наращивают мощность или собирают три фазы из однофазных моделей; батареи тоже подключаются параллельно.
Корпус IP65, естественное охлаждение. Уровень шума по паспорту <45 дБ. Габариты 376×470×241,5 мм, масса 19 кг. Допустимая высота установки — до 2000 м. Связь — Wi-Fi, RS485, CAN. Гарантия производителя — 5 лет.
Цифры — из характеристик модели, функции — по документам производителя: инструкция и даташит Deye SUN-(3.6-6)K-SG04LP1-EU-SM2.
Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.
Время работы — прикидка по типовой нагрузке с потерями в инверторе.
Младшая серия однофазных гибридов Deye на 3–6 кВт под батарею 48 В; трёхкиловаттная модель есть и в исполнении под батарею 24 В. Массив панелей допускается до двух номиналов инвертора, цепочки — до 500 В. У моделей до 3,6 кВт один вход MPPT, у 5 и 6 кВт — два. Серия рассчитана на резерв частного дома с газовым котлом и небольшую солнечную станцию.
| Модель | Мощность | Фазы | Батарея | Панели до | Цена |
|---|---|---|---|---|---|
| SUN-3K-SG04LP1-24-EU-SM1 | 3 кВт | 1 | 24 В | 6 кВт | 113 300 ₽ |
| SUN-3K-SG04LP1-EU | 3 кВт | 1 | 48 В | 6 кВт | 143 700 ₽ |
| SUN-3.6K-SG04LP1-EU-SM2 | 3,6 кВт | 1 | 48 В | 7,2 кВт | 144 300 ₽ |
| SUN-5K-SG04LP1-EU-SM2 | 5 кВт | 1 | 48 В | 10 кВт | 140 200 ₽ |
| SUN-6K-SG04LP1-EU-SM2 | 6 кВт | 1 | 48 В | 12 кВт | 145 200 ₽ |
| Характеристика | Deye SUN-3.6K-SG04LP1-EU-SM2 | MUST PH18-3024 PRO |
|---|---|---|
| Мощность | 3,6 кВт | 3 кВт |
| Массив до | 7,2 кВт | 4 кВт |
| Ток заряда | 90 А | 80 А |
| Цена | 144 300 ₽ | 52 700 ₽ |
Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.
Обозначение у производителя — SUN-3.6K-SG04LP1-EU-SM2. В прайсах и объявлениях пишут также: SUN-3.6K-SG04LP1, SUN-3.6K-SG04LP1-EU, SUN 3.6K SG04LP1 EU SM2, SUN 3.6K SG04LP1.
| Характеристика | Значение |
|---|---|
| Мощность | |
Номинальная мощность ACчто это значитМощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. |
3600 Вт |
Макс. мощность ACчто это значитПредел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен. |
3960 ВА |
Число фазчто это значитСколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной. |
1 (230 В) |
Коэффициент гармоник THDiчто это значитНасколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники. |
< 3 % от номинала |
Коэффициент мощностичто это значитКакая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями. |
от 0,8 опережающего до 0,8 отстающего |
Макс. ток ACчто это значитНаибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению. |
18/17.3* А |
| Номинальное напряжение | 220/230 В 0.85Un-1.1Un L+N+PE |
Номинальный ток ACчто это значитТок на стороне переменного тока при номинальной мощности. От него выбирают вводной автомат и сечение кабеля до щита. |
16.4/15.7 А |
Пиковая мощностьчто это значитСколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора. |
7200 Вт, 10 с |
Частота сетичто это значитЧастота, с которой инвертор умеет работать. В российских сетях она составляет 50 Гц. |
50/45-55, 60/55-65 Гц |
| Солнечный вход | |
Макс. мощность массивачто это значитПредел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше. |
7200 Вт |
Макс. входная мощность PVчто это значитСколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает. |
5760 Вт |
Макс. напряжение PVчто это значитПредел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора. |
500 В |
Напряжение запускачто это значитС какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду. |
125 В |
Диапазон MPPTчто это значитОкно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна. |
150–425 В |
Номинальное напряжение PVчто это значитНапряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению. |
370 В |
Макс. рабочий ток PVчто это значитКакой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить. |
18+18 |
Макс. ток КЗ на входе PVчто это значитПредельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать. |
27+27 |
Количество MPPTчто это значитСколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз. |
1 |
Количество входов на MPPTчто это значитСколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов. |
1+1 |
| Аккумулятор | |
| Тип батареи | LiFePO4 / AGM / GEL |
Напряжение батареичто это значитС какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается. |
48 В (диапазон 40–60 В) |
Макс. ток зарядачто это значитКакой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи. |
90 А |
Макс. ток разрядачто это значитКакой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи. |
90 А |
Количество входов батареичто это значитСколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе. |
1 |
Обмен с BMSчто это значитИнвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Нужен кабель связи (CAN или RS485) и совместимый протокол. |
автоадаптация к BMS |
| Общие | |
Степень защитычто это значитКод защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце. |
IP65 |
| Габариты | 376×470×241.5 мм |
| Масса | 19 кг |
Гарантиячто это значитСрок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах. |
5 лет |
Высота установкичто это значитВысота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают. |
2000 м |
| Категория перенапряжения | OVC II(DC), OVC III(AC) |
Сетевые стандартычто это значитНормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью. |
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002 |
Тип охлаждениячто это значитЕстественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом. |
естественное охлаждение |
| Топология | без развязки по PV, с развязкой по АКБ |
Уровень шумачто это значитШум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше. |
<45 дБ |
Стандарты безопасностичто это значитМеждународные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно. |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Интерфейсы | |
| Дисплей | ЖК-дисплей |
Интерфейсычто это значитЧерез что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга. |
WIFI, RS485, CAN |
| КПД | |
КПД (макс.)что это значитЛучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД. |
97.6% |
КПД MPPTчто это значитНасколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки. |
>99% |
Значения сверены со спецификацией производителя — она в списке документов ниже.
Код ошибки на дисплее? Расшифровка кодов Deye для серии SG04LP1 — что значит и что делать.
Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.
Производитель разрешает массив до 7200 Вт — это 11 панелей по 605 Вт. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.
Ток заряда до 90 А на шине 51,2 В — около 4,6 кВт в батарею. Один модуль B4850 принимает до 50 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 2 модулями. На пределе модуль набирает 2,16 кВт·ч не быстрее чем за 0,8 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.
Номинальный ток на стороне переменного тока — около 15,7 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт около 76 А постоянного тока: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.
| Характеристика | SUN-3.6K-SG04LP1-EU-SM2 | SUN-3K-SG04LP1-24-EU-SM1 |
|---|---|---|
| Номинальная мощность AC | 3600 Вт | 3000 Вт |
| Макс. мощность AC | 3960 ВА | 3300 ВА |
| Макс. мощность массива | 7200 Вт | 6000 Вт |
| Макс. входная мощность PV | 5760 Вт | 4800 Вт |
| Макс. рабочий ток PV | 18+18 | 18 |
| Макс. ток КЗ на входе PV | 27+27 | 27 |
| Цена | 144 300 ₽ | 113 300 ₽ |
Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 31 000 ₽.
3,6 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. На одной фазе это около 16 А — ввод и вводной автомат должны это выдерживать. На пуск насоса или компрессора он кратковременно выдаёт до 7,2 кВт — по этой цифре проверяют запас на старт мощных приборов.
До 7200 Вт, это 11 панелей по 605 Вт. Второй предел — напряжение: цепочка на морозе не должна давать больше 500 В; сколько модулей в неё встанет, посчитано в описании ниже.
Да, и её же можно запретить: при нулевой выдаче инвертор по датчику тока на вводе отдаёт ровно столько, сколько потребляет дом. По мощности 3,6 кВт модель укладывается в предел микрогенерации 2026 года — до 50 кВт выдачи в сеть для граждан и до 150 кВт для организаций и ИП. Чтобы продавать излишки, объект оформляют как микрогенерацию: заявка в сетевую организацию, прибор учёта в обе стороны и договор с гарантирующим поставщиком.
Да. Гибрид без батареи работает как сетевой, модули добавляются позже. Сразу стоит проложить батарейный кабель нужного сечения и поставить защиту под будущую ёмкость — переделка щита обойдётся дороже.
