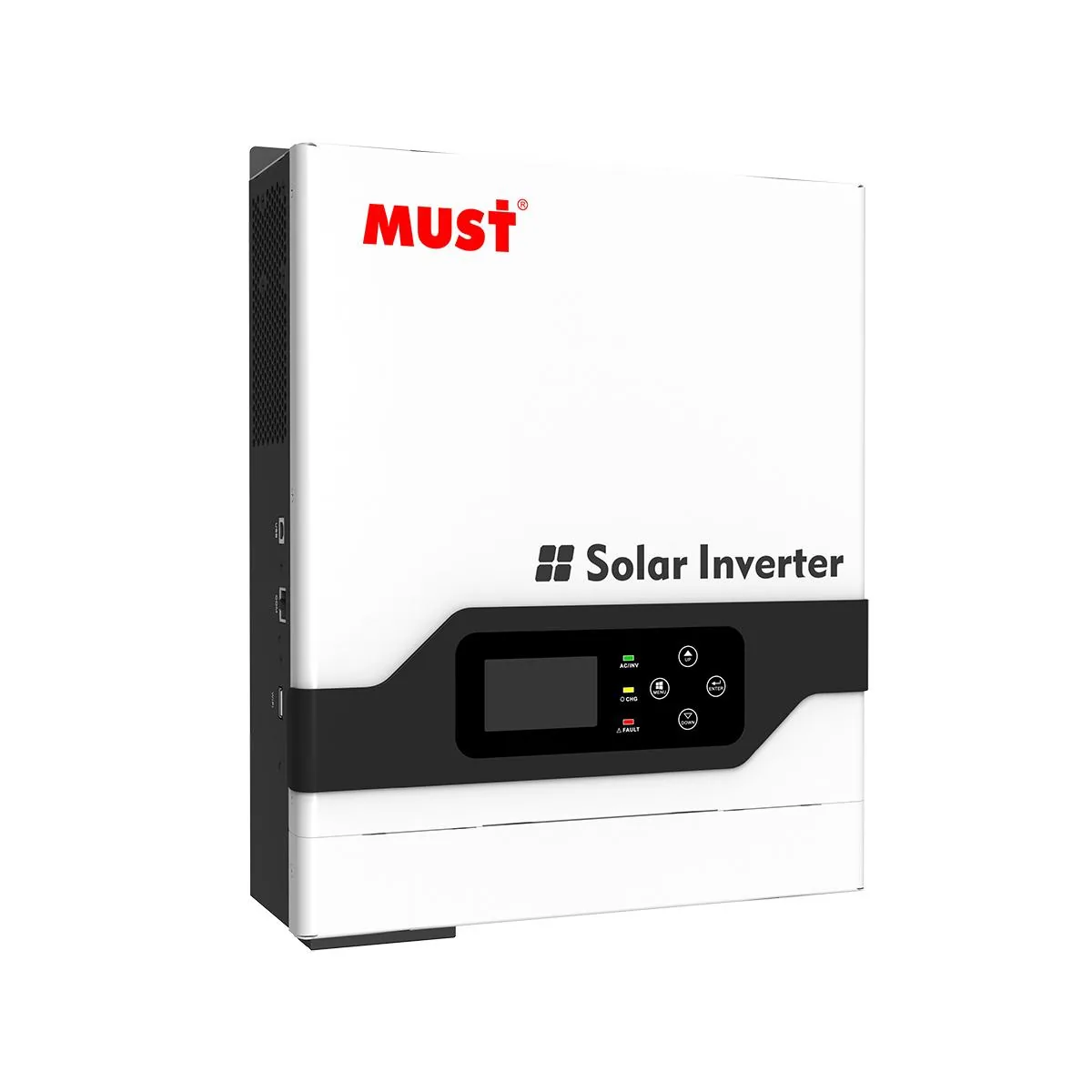

MUST PV18-4024 VPM II — автономный инвертор 4 кВт

мощность: 4 кВт
фазность: 1 фаза
батарея: 24 В
панели до: 1,6 кВт

Цена по запросу

Под заказ

Старшая модель PV18 VPM II — 4 кВт под батарею 24 В, ток заряда до 120 А; солнечный вход ограничен 1,6 кВт, поэтому модель берут скорее под нагрузку, чем под большой массив.

Гарантия 2 года — условия
Демо: доставка по Москве и области за 1–2 дня, самовывоз со склада

Батарея 12 или 24 В
Без сети или как ИБП
Для небольших систем

Серия MUST PV18 VPM II

Недорогие автономные инверторы на 1–4 кВт под батарею 12 или 24 В для бытовок, дач и небольших домов. Солнечный вход низковольтный — от 105 до 160 В в зависимости от модели, массив — до 1,6 кВт: в цепочку встают одна–три панели, считать по напряжению модуля в мороз. С сетью работают как ИБП: заряжают батарею от сети и переходят на неё при отключении.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV18-1012 VPM II	1 кВт	1	12 В	0,6 кВт	Цена по запросу
PV18-1224 VPM II	1,2 кВт	1	24 В	1 кВт	Цена по запросу
PV18-1512 VPM II	1,5 кВт	1	12 В	0,7 кВт	Цена по запросу
PV18-2224 VPM II	2,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3224 VPM II	3,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3524 VPM II	3,5 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-4024 VPM II	4 кВт	1	24 В	1,6 кВт	Цена по запросу

Аналоги других брендов

	MUST PV18-4024 VPM II	Deye SUN-3.6K-OG01LP1-EU-AM2
Мощность	4 кВт	3,6 кВт
Массив до	1,6 кВт	7,2 кВт
MPPT	—	2
Ток заряда	120 А	90 А
Цена	Цена по запросу	59 000 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Мощность
Номинальная мощность AC	4000 Вт
Число фаз	1 (230 В)
Пиковая мощность	8000 ВА
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)
Солнечный вход
Макс. мощность массива	1600 Вт
Макс. напряжение PV	160 В
Диапазон MPPT	30–128 В
Аккумулятор
Напряжение батареи	24 В
Макс. ток заряда	120 А
Ток заряда от сети	60 А
Ток заряда от панелей	60 А
Общие
КПД инвертора	90 %–93 %
Рабочая температура	0…50 °C
Габариты	318×367,4×121 мм
Масса	5,9 кг
Гарантия	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 1600 Вт — это 2 панели по 610 Вт. Солнечный вход слабее выхода инвертора (1,6 против 4 кВт): днём панели заряжают батарею и помогают нагрузке, но полную мощность выхода в одиночку не покроют.

Как быстро заряжается батарея

Ток заряда до 120 А на шине 25,6 В — около 3,1 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 17,4 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт порядка 166 А постоянного тока — сечение кабеля и предохранитель считаются под этот ток и длину трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители — насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу.
Нужно работать параллельно с сетью и отдавать в неё излишки — автономная модель так не умеет. Посмотреть гибридную модель: PH18-3024 PRO →
В резерв нужно взять электрокотёл, проточный нагреватель или индукционную плиту. 4 кВт на такую нагрузку не хватит: нужна модель мощнее или отдельная линия для нагрева без резерва. Посмотреть модель мощнее: PV18-5048 VPK →
Панелей планируется больше чем на 1,6 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: PV30-3KW VHM →

PV18-4024 VPM II или PV18-4024 PRO II

	PV18-4024 VPM II	PV18-4024 PRO II
Пиковая мощность	8000 ВА	8000 Вт
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)	10 мс(UPS / VDE4105) / 20 мс(APL)/ < 50 мс typical (For parallel operation)
Макс. мощность массива	1600 Вт	5000 Вт
Макс. напряжение PV	160 В	500 В
Диапазон MPPT	30–128 В	90–430 В
Макс. ток заряда	120 А	100 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же линейки; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

4 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. Решает не площадь, а то, что включено одновременно, и пусковые токи: насос или компрессор кондиционера при старте берут в несколько раз больше своей мощности. Пришлите список техники — посчитаем пиковую нагрузку.

Сколько панелей к нему подключить?

До 1600 Вт, это 2 панели по 610 Вт. Кроме мощности есть предел по напряжению: сколько панелей встанет в одну цепочку, считают по напряжению холостого хода конкретной модели при зимней температуре.

Можно ли отдавать излишки в сеть?

Нет. Автономная модель не работает параллельно с сетью и ничего в неё не отдаёт. Для выдачи излишков нужен гибридный или сетевой инвертор.

Можно ли использовать без солнечных панелей, как ИБП?

Да. Пока сеть есть, инвертор пропускает её к нагрузке и заряжает батарею от сети током до 60 А, при отключении переводит нагрузку на батарею — работает как ИБП. По паспорту переключение занимает 10 мс в режиме UPS и 20 мс в режиме APL. Панели можно добавить позже — массив до 1,6 кВт. В сеть энергию он не отдаёт: если станция будет продавать излишки, нужен гибрид.
