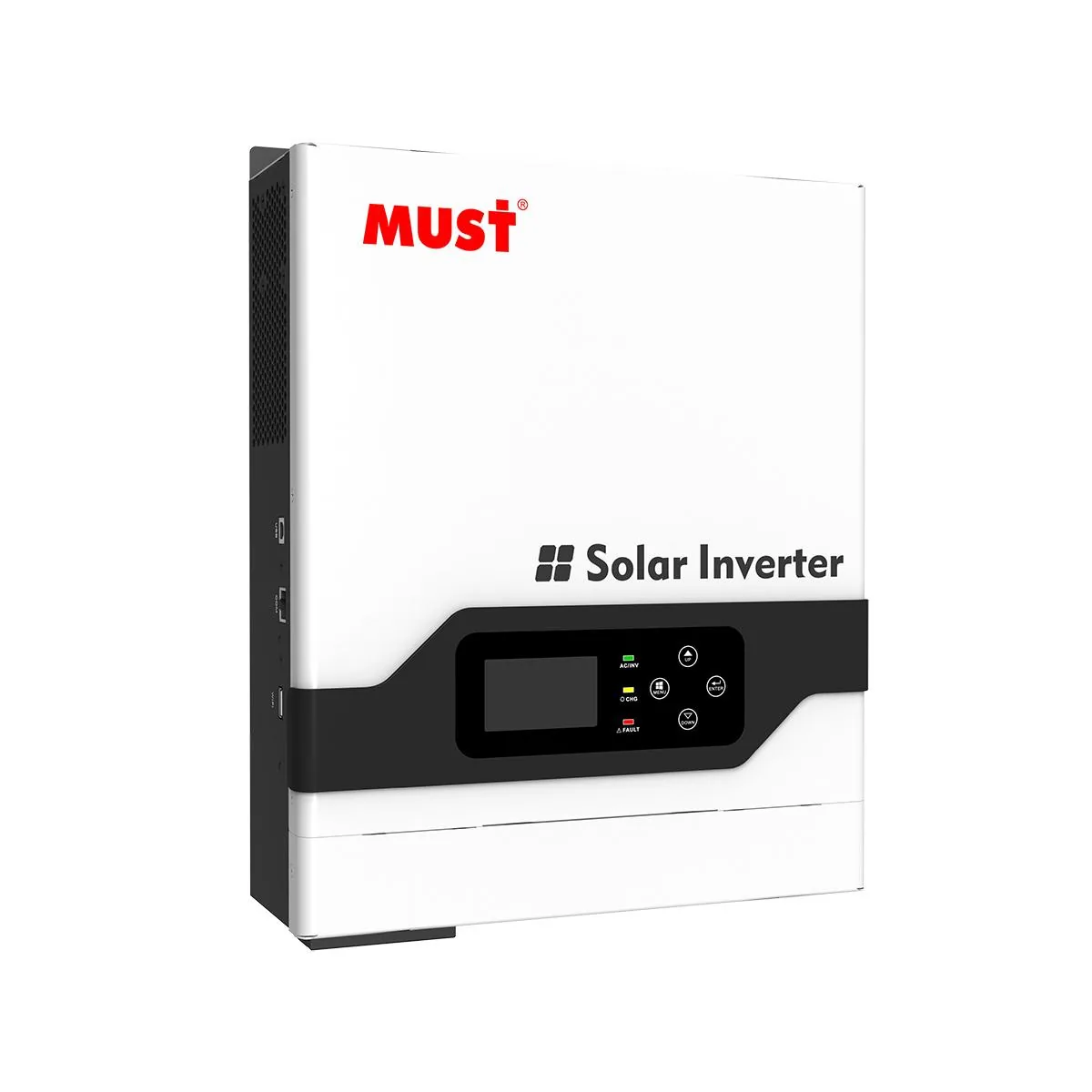

MUST PV18-1224 VPM II — автономный инвертор 1,2 кВт

мощность: 1,2 кВт
фазность: 1 фаза
батарея: 24 В
панели до: 1 кВт

Цена по запросу

Под заказ

Заказать Вопрос в Telegram

1,2 кВт под батарею 24 В, массив до 1 кВт, заряд от сети до 30 А. Весит 4,7 кг.

Гарантия 2 года — условия
Демо: доставка по Москве и области за 1–2 дня, самовывоз со склада

Батарея 12 или 24 В
Без сети или как ИБП
Для небольших систем

Серия MUST PV18 VPM II

Недорогие автономные инверторы на 1–4 кВт под батарею 12 или 24 В для бытовок, дач и небольших домов. Солнечный вход низковольтный — от 105 до 160 В в зависимости от модели, массив — до 1,6 кВт: в цепочку встают одна–три панели, считать по напряжению модуля в мороз. С сетью работают как ИБП: заряжают батарею от сети и переходят на неё при отключении.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
PV18-1012 VPM II	1 кВт	1	12 В	0,6 кВт	Цена по запросу
PV18-1224 VPM II	1,2 кВт	1	24 В	1 кВт	Цена по запросу
PV18-1512 VPM II	1,5 кВт	1	12 В	0,7 кВт	Цена по запросу
PV18-2224 VPM II	2,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3224 VPM II	3,2 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-3524 VPM II	3,5 кВт	1	24 В	1,6 кВт	Цена по запросу
PV18-4024 VPM II	4 кВт	1	24 В	1,6 кВт	Цена по запросу

Мощность
Номинальная мощность AC	1200 Вт
Число фаз	1 (230 В)
Пиковая мощность	2400 ВА
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)
Солнечный вход
Макс. мощность массива	1000 Вт
Макс. напряжение PV	120 В
Диапазон MPPT	30–96 В
Аккумулятор
Напряжение батареи	24 В
Макс. ток заряда	70 А
Ток заряда от сети	30 А
Ток заряда от панелей	40 А
Общие
КПД инвертора	90 %–93 %
Рабочая температура	0…50 °C
Габариты	224×337×98 мм
Масса	4,7 кг
Гарантия	2 года

Значения сверены со спецификацией производителя.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 1000 Вт — это 1 панель по 610 Вт. Солнечный вход слабее выхода инвертора (1 против 1,2 кВт): днём панели заряжают батарею и помогают нагрузке, но полную мощность выхода в одиночку не покроют.

Как быстро заряжается батарея

Ток заряда до 70 А на шине 25,6 В — около 1,8 кВт в батарею. Реальный ток ограничит и сама батарея: у каждого модуля свой допустимый ток, при нескольких модулях он складывается.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 5,2 А: от него выбирают вводной автомат и кабель до щита. Батарейная цепь при полной нагрузке несёт порядка 50 А постоянного тока — сечение кабеля и предохранитель считаются под этот ток и длину трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

В доме есть трёхфазные потребители — насос или станок на 380 В. Однофазная модель их не запитает, а при трёхфазном вводе закроет резервом только одну фазу.
Нужно работать параллельно с сетью и отдавать в неё излишки — автономная модель так не умеет. Посмотреть гибридную модель: PH18-3024 PRO →
В резерв нужно взять электрокотёл, проточный нагреватель или индукционную плиту. 1,2 кВт на такую нагрузку не хватит: нужна модель мощнее или отдельная линия для нагрева без резерва. Посмотреть модель мощнее: PV18-1512 VPM II →
Панелей планируется больше чем на 1 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: PV30-1KW VHM →

PV18-1224 VPM II или PV18-1012 VPK

	PV18-1224 VPM II	PV18-1012 VPK
Номинальная мощность AC	1200 Вт	1000 Вт
Пиковая мощность	2400 ВА	2000 Вт
Время переключения	10 мс(UPS / VDE4105) / 20 мс(APL)	10 мс (UPS / VDE4105) 20 мс (APL)
Макс. напряжение PV	120 В	55 В
Напряжение батареи	24 В	12 В
Ток заряда от сети	30 А	10 или 20 А
Цена	Цена по запросу	Цена по запросу

Соседняя модель той же линейки; показаны только строки, где они расходятся.

Вопросы по модели

Для какого дома подходит эта мощность?

1,2 кВт, подходит к однофазному вводу 220 В. По мощности это дача или небольшой дом без мощных нагревателей. Решает не площадь, а то, что включено одновременно, и пусковые токи: насос или компрессор кондиционера при старте берут в несколько раз больше своей мощности. Пришлите список техники — посчитаем пиковую нагрузку.

Сколько панелей к нему подключить?

До 1000 Вт, это 1 панель по 610 Вт. Кроме мощности есть предел по напряжению: сколько панелей встанет в одну цепочку, считают по напряжению холостого хода конкретной модели при зимней температуре.

Можно ли отдавать излишки в сеть?

Нет. Автономная модель не работает параллельно с сетью и ничего в неё не отдаёт. Для выдачи излишков нужен гибридный или сетевой инвертор.

Можно ли использовать без солнечных панелей, как ИБП?

Да. Пока сеть есть, инвертор пропускает её к нагрузке и заряжает батарею от сети током до 30 А, при отключении переводит нагрузку на батарею — работает как ИБП. По паспорту переключение занимает 10 мс в режиме UPS и 20 мс в режиме APL. Панели можно добавить позже — массив до 1 кВт. В сеть энергию он не отдаёт: если станция будет продавать излишки, нужен гибрид.
