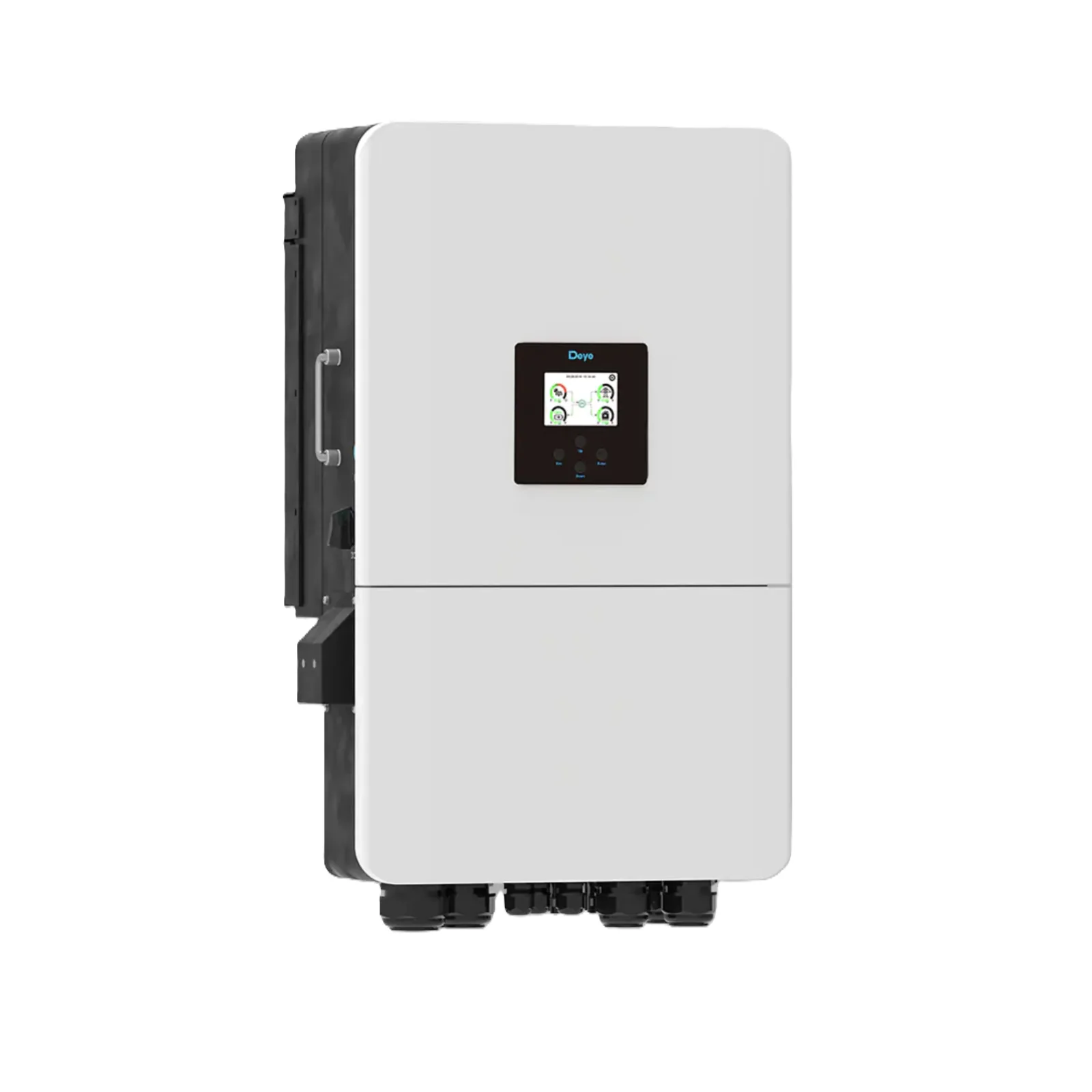

Deye SUN-14K-SG05LP3-EU-SM2 — гибридный инвертор 14 кВт

мощность: 14 кВт
фазность: 3 фазы
батарея: 48 В
панели до: 28 кВт
трекеров MPPT: 2

310 100 ₽

В наличии · 1 шт

Собрать систему

С 14 кВт серия SG05LP3 переходит в корпус побольше — 456×750×268,5 мм и 51,9 кг, — а ток заряда вырастает до 260 А. Подтверждены батареи и Deye, и Dyness.

Гарантия 5 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам — условия,
21 совместимая модель по документам производителей

До 20 кВт на батарее 48 В
Панели до двойной мощности инвертора
Вход для генератора

Описание SUN-14K-SG05LP3-EU-SM2

Deye SUN-14K-SG05LP3-EU-SM2 — трёхфазный гибридный инвертор на 14 кВт под батарею 48 В. Он объединяет солнечные панели, батарею и сеть: днём питает объект от солнца, вечером — от батареи, а при отключении сети держит резервную линию. Рассчитан на большой дом, ферму, мастерскую или небольшой бизнес с трёхфазным вводом и дневной нагрузкой в десятки киловатт.

В серии SG05LP3 у нас модели от 8 до 20 кВт. Ближайшие по мощности: SUN-12K-SG05LP3-EU-SM2 — 12 кВт, ток заряда 240 А, панели до 24 кВт; SUN-15K-SG05LP3-EU-SM2 — 15 кВт, ток заряда 280 А, панели до 30 кВт.

Как работает

Днём панели питают нагрузку, излишек заряжает батарею; что остаётся, отдаётся в сеть — или выдача ограничивается до нуля по датчику на вводе.
Вечером и ночью нагрузку питает батарея; заряд от сети можно перенести на ночной тариф по расписанию.
При отключении сети резервная линия продолжает работать от батареи и панелей; сеть вернулась — инвертор сам переходит обратно.
Пока сеть есть, через инвертор на резервную линию из сети проходит до 70 А — нагрузка не ограничена его собственной мощностью.

Батарея

Батарея — 48 В (диапазон 40–60 В), литиевая LiFePO4 или свинцово-кислотная (AGM, GEL). С литиевыми батареями инвертор обменивается данными с BMS и заряжает их по её командам. Ток заряда и разряда — до 260 А, это около 13,3 кВт со стороны батареи. Номинал инвертора — 14 кВт, поэтому от одной батареи, без солнца и сети, он отдаст немного меньше: ток ограничен 260 А. Полную мощность даёт вместе с панелями. Батарейных входов — 2. В официальном списке совместимости для этой модели — 21 батарея (Deye, Dyness); каждая пара с источником — в блоке «Совместимость».

Солнечные панели

Допустимая мощность панелей — до 28 кВт, в 2 раза больше номинала: панели сверх номинала добавляют выработку утром, вечером и в пасмурные дни. 2 трекера MPPT, рабочий диапазон 160–650 В, запуск от 160 В, предельное напряжение цепочки 800 В. Рабочий ток — до 36 А на трекер. Например, модулей LR8-66HVD-650M на 650 Вт в одну цепочку при морозе −30 °C ставят не больше 14, а всего на инвертор — до 43 штук (27,9 кВт).

Мощность и нагрузка

Номинальная мощность — 14 кВт, максимальная — 15,4 кВА. Без сети инвертор кратковременно выдаёт до 28 кВт (10 секунд) — запас на пуск насосов, компрессоров и кондиционеров. Фазы можно загружать неравномерно: на одну фазу — до половины мощности, то есть до 7 кВт.

Возможности

Расписание на 6 периодов суток. В сутках задаётся до шести интервалов: когда заряжать батарею от сети или генератора и до какого уровня разряжать. Дни недели выбираются отдельно. Батарея заряжается ночью по дешёвому тарифу и отдаёт энергию вечером, когда тариф дорогой.
Сглаживание пиков потребления. Потребление из сети держится в заданном лимите, недостающее добирается из батареи и панелей. Выход, когда выделенной мощности не хватает, а увеличить её дорого или долго. Если батареи и солнца мало, лимит временно превышается — объект не отключится.
Генератор с автозапуском. На объекте без сети к отдельному входу подключается генератор: он заряжает батарею, в том числе по расписанию, а сухой контакт на плате запускает дизель-генератор автоматически.
«Умная нагрузка». Порт генератора можно сделать отдельным выходом: он включает бойлер, насос или обогреватель, когда батарея заряжена и солнца в избытке, и отключает их, когда заряд падает до заданного уровня.
Подключение готовой станции. К порту генератора подключается сетевой инвертор или микроинверторы уже работающей станции: их выработка тоже пойдёт на заряд батареи и в дом — старое оборудование не придётся менять.
Мониторинг в приложении. Выработка, потребление, заряд батареи и ошибки видны в приложении через Wi-Fi; там же история работы станции.

Параллельная работа

До десяти инверторов работают как одна система — с сетью и без неё; батареи подключаются параллельно. Мощность наращивается без замены уже установленного оборудования.

Установка и эксплуатация

Корпус IP65, охлаждение интеллектуальное воздушное. Рабочая температура — −40…+60 °C, снижение мощности выше 45 °C. Уровень шума по паспорту <60 дБ. Габариты 456×750×268,5 мм, масса 51,9 кг. Допустимая высота установки — до 3000 м. Связь — Wi-Fi, RS485, CAN. Гарантия производителя — 5 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции и даташиты Deye SUN-(8-12)K и (14-18)K-SG05LP3-EU-SM2.

Соберите систему с SUN-14K-SG05LP3-EU-SM2

Только аккумуляторы, совместимые с этим инвертором по документам производителей. Цена, ёмкость и время работы пересчитываются сразу.

Аккумулятор Сколько модулей Солнечные панели Сколько панелей

Итого—

Полезная ёмкость: —
Массив панелей: —

Отправить конфигурацию в заявку

Время работы — прикидка по типовой нагрузке с потерями в инверторе.

Совместимые аккумуляторы

21 модель · по спискам производителей

Серия Deye SG05LP3

Трёхфазные гибриды на 8–20 кВт под батарею 48 В — самая широкая в каталоге линейка трёхфазных низковольтных моделей Deye. Массив панелей вдвое больше номинала, цепочки до 800 В, ток заряда от 190 до 350 А. Модели на 15 и 20 кВт объединяются в параллель до 10 инверторов.

Модель	Мощность	Фазы	Батарея	Панели до	Цена
SUN-8K-SG05LP3-EU-SM2	8 кВт	3	48 В	16 кВт	222 300 ₽
SUN-10K-SG05LP3-EU-SM2	10 кВт	3	48 В	20 кВт	296 600 ₽
SUN-12K-SG05LP3-EU-SM2	12 кВт	3	48 В	24 кВт	313 500 ₽
SUN-14K-SG05LP3-EU-SM2	14 кВт	3	48 В	28 кВт	310 100 ₽
SUN-15K-SG05LP3-EU-SM2	15 кВт	3	48 В	30 кВт	358 300 ₽
SUN-16K-SG05LP3-EU-SM2	16 кВт	3	48 В	32 кВт	371 600 ₽
SUN-18K-SG05LP3-EU-SM2	18 кВт	3	48 В	36 кВт	389 500 ₽
SUN-20K-SG05LP3-EU-SM2	20 кВт	3	48 В	40 кВт	461 200 ₽

Аналоги других брендов

Характеристика	Deye SUN-14K-SG05LP3-EU-SM2	Growatt WIT 15K-HU	MUST PH11-15KL3-EU	SILA PRO 15000MH
Мощность	14 кВт	15 кВт	15 кВт	15 кВт
Массив до	28 кВт	24 кВт	30 кВт	22,5 кВт
MPPT	2	2	2	2
Ток заряда	260 А	290 А	300 А	—
Цена	310 100 ₽	553 300 ₽	300 300 ₽	449 500 ₽

Сравниваются одни и те же характеристики из документов производителей: тот же тип, фазность и класс батареи, мощность в пределах четверти.

Характеристики SUN-14K-SG05LP3-EU-SM2

Обозначение у производителя — SUN-14K-SG05LP3-EU-SM2. В прайсах и объявлениях пишут также: SUN-14K-SG05LP3, SUN-14K-SG05LP3-EU, SUN 14K SG05LP3 EU SM2, SUN 14K SG05LP3.

Характеристика	Значение
Общие
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	−40…+60 °C, снижение мощности выше 45 °C
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Габариты	456×750×268.5 мм
Масса	51,9 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	5 лет
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	3000 м
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты что это значит Нормы подключения к электросети, которым соответствует инвертор. Они важны, если станцию оформляют как работающую параллельно с сетью.	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Тип охлаждения что это значит Естественное охлаждение работает без вентилятора, оно тише. Принудительное лучше отводит тепло, но с вентилятором и шумом.	интеллектуальное воздушное
Топология	без развязки по PV, с развязкой по АКБ
Уровень шума что это значит Шум на расстоянии, которое указал производитель. Для установки в жилом помещении чем меньше, тем лучше.	<60 дБ
Стандарты безопасности что это значит Международные стандарты по электробезопасности и помехам, по которым испытано изделие. Это сведения производителя, российский сертификат указывается отдельно.	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор отдаёт нагрузке постоянно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.	14000 Вт
Макс. мощность AC что это значит Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас по ВА нужен.	15400 ВА
Число фаз что это значит Сколько фаз сети обслуживает инвертор. Трёхфазные потребители и большие мощности требуют трёхфазной модели, для остального часто хватает однофазной.	3 (400 В)
Коэффициент гармоник THDi что это значит Насколько форма тока на выходе отличается от чистой синусоиды. Чем меньше, тем меньше помех для сети и техники.	< 3 % от номинала
Коэффициент мощности что это значит Какая часть полной мощности превращается в полезную. В заявленном диапазоне инвертор справляется и с реактивной нагрузкой, например с двигателями.	от 0,8 опережающего до 0,8 отстающего
Макс. ток AC что это значит Наибольший ток на стороне переменного тока. Автомат и кабель выбирают с запасом по этому значению.	23.4/22.4 А
Номинальное напряжение	220/380 В, 230/400 В 0.85Un-1.1Un 3L+N+PE
Номинальный ток AC что это значит Ток на стороне переменного тока при номинальной мощности. От него выбирают вводной автомат и сечение кабеля до щита.	21.3/20.3 А
Пиковая мощность что это значит Сколько инвертор выдерживает кратковременно, обычно несколько секунд. Этого запаса хватает на пуск насоса, холодильника или компрессора.	28000 Вт, 10 с
Транзит сети на нагрузку что это значит Какой ток инвертор может пропустить из сети к нагрузке через себя. Если нагрузка больше, её подключают к сети в щите, мимо инвертора.	70 А
Частота сети что это значит Частота, с которой инвертор умеет работать. В российских сетях она составляет 50 Гц.	50/45-55, 60/55-65 Гц
Солнечный вход
Макс. мощность массива что это значит Предел суммарной мощности панелей, которые производитель разрешает подключить. Панели берут с запасом: в полдень избыток не используется, зато утром, вечером и в пасмурную погоду инвертор загружен лучше.	28000 Вт
Макс. входная мощность PV что это значит Сколько мощности инвертор принимает от панелей в один момент. Если панелей больше, лишнее срезается. Это штатный режим, инвертор не страдает.	22400 Вт
Макс. напряжение PV что это значит Предел напряжения цепочки панелей. Считают по напряжению холостого хода при самой низкой температуре: на морозе оно выше паспортного. Превышение может повредить вход инвертора.	800 В
Напряжение запуска что это значит С какого напряжения цепочки инвертор начинает работать от панелей. Короткая цепочка может не дотянуть до него утром или в пасмурную погоду.	160 В
Диапазон MPPT что это значит Окно напряжения, в котором инвертор забирает с панелей максимум. Цепочку подбирают так, чтобы и в жару, и в мороз её рабочее напряжение оставалось внутри окна.	160–650 В
Номинальное напряжение PV что это значит Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этому значению.	550 В
Макс. рабочий ток PV что это значит Какой ток инвертор берёт с одного входа. Если ток панелей больше, лишнее не используется: инвертор не страдает, но часть мощности теряется. У мощных панелей это стоит проверить.	36+36
Макс. ток КЗ на входе PV что это значит Предельный ток короткого замыкания, который выдерживает вход. Ток короткого замыкания панелей с учётом параллельных цепочек не должен его превышать.	54+54
Количество MPPT что это значит Сколько независимых входов для панелей. Панели на разных скатах крыши или с разной освещённостью подключают к разным входам, чтобы они не тянули друг друга вниз.	2
Количество входов на MPPT что это значит Сколько цепочек панелей подключается к каждому входу MPPT. Запись 1+1 значит по одной цепочке на каждый из двух входов.	2+2
Аккумулятор
Тип батареи	LiFePO4 / AGM / GEL
Напряжение батареи что это значит С какими аккумуляторами работает инвертор. Около 48 В у низковольтных батарей (LV), несколько сотен вольт у высоковольтных (HV). Батарея другого класса к инвертору не подключается.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	260 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	260 А
Количество входов батареи что это значит Сколько отдельных входов для аккумуляторов. Если вход один, все модули батареи подключают к нему вместе.	2
Обмен с BMS что это значит Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Нужен кабель связи (CAN или RS485) и совместимый протокол.	автоадаптация к BMS
Интерфейсы
Дисплей	ЖК-дисплей
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	WIFI, RS485, CAN
КПД
КПД (макс.) что это значит Лучший результат при оптимальной нагрузке. В обычной работе КПД немного ниже, поэтому смотрите и европейский КПД.	97.6%
КПД MPPT что это значит Насколько точно инвертор находит и удерживает точку максимальной мощности панелей. Чем ближе к 100 %, тем меньше теряется выработки.	>99%

Значения сверены со спецификацией производителя — она в списке документов ниже.

Код ошибки на дисплее? Расшифровка кодов Deye для серии SG05LP3 — что значит и что делать.

Документы SUN-14K-SG05LP3-EU-SM2

Даташит Deye SUN-14K-SG05LP3-EU-SM2 (англ.)PDF, 0,3 МБ · с сайта производителя
Инструкция по эксплуатации Deye SUN-14K-SG05LP3-EU-SM2 (англ.)PDF, 10,9 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько панелей подключить

Производитель разрешает массив до 28000 Вт — это 46 панелей по 605 Вт, то есть примерно по 23 на каждый из 2 трекеров. Массив в 2 раза мощнее инвертора — так задумано: полную мощность панели выдают редко, а утром, вечером и зимой избыток массива заметно поднимает выработку.

Как быстро заряжается батарея

Ток заряда до 260 А на шине 51,2 В — около 13,3 кВт в батарею. Один модуль B4850 принимает до 50 А — меньше, чем даёт инвертор, поэтому весь ток заряда используется только с 6 модулями. На пределе модуль набирает 2,16 кВт·ч не быстрее чем за 0,8 ч; в щадящем режиме, который производитель рекомендует для ресурса, — дольше.

Что заложить в щит

Номинальный ток на стороне переменного тока — около 20,2 А на фазу: от него выбирают вводной автомат и кабель до щита. Ток разряда батареи инвертор ограничивает 260 А: под этот ток считают сечение кабеля и предохранитель с учётом длины трассы. Отдельно нужны защита на входе панелей и УЗИП.

Когда лучше выбрать другое

Ввод в дом однофазный. Трёхфазной модели нужны все три фазы, на одной она работать не будет. Посмотреть однофазную модель: SUN-14K-SG01LP1-EU-AM3-P →
Панелей планируется больше чем на 28 кВт. Это предел входа модели, лишние модули подключить некуда. Посмотреть модель с бо́льшим входом: SUN-15K-SG05LP3-EU-SM2 →

SUN-14K-SG05LP3-EU-SM2 или SUN-15K-SG05LP3-EU-SM2

Характеристика	SUN-14K-SG05LP3-EU-SM2	SUN-15K-SG05LP3-EU-SM2
Номинальная мощность AC	14000 Вт	15000 Вт
Макс. мощность AC	15400 ВА	16500 ВА
Число фаз	3 (400 В)	3 (230/400 В)
Макс. мощность массива	28000 Вт	30000 Вт
Макс. входная мощность PV	22400 Вт	24000 Вт
Тип батареи	LiFePO4 / AGM / GEL	LiFePO4, свинцово-кислотная
Цена	310 100 ₽	358 300 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Эта модель дешевле на 48 200 ₽.

Вопросы по модели

Для какого дома подходит эта мощность?

14 кВт, подходит к трёхфазному вводу 380 В. По мощности это дом с несколькими мощными потребителями, ферма, мастерская. На каждую фазу приходится около 20 А. На пуск насоса или компрессора он кратковременно выдаёт до 28 кВт — по этой цифре проверяют запас на старт мощных приборов.

Сколько панелей к нему подключить?

До 28000 Вт, это 46 панелей по 605 Вт. Трекеров 2, поэтому панели можно разнести на разные скаты: тень на одной группе не снижает выработку другой. Второй предел — напряжение: цепочка на морозе не должна давать больше 800 В; сколько модулей в неё встанет, посчитано в описании ниже.

Можно ли отдавать излишки в сеть?

Да, и её же можно запретить: при нулевой выдаче инвертор по датчику тока на вводе отдаёт ровно столько, сколько потребляет дом. По мощности 14 кВт модель укладывается в предел микрогенерации 2026 года — до 50 кВт выдачи в сеть для граждан и до 150 кВт для организаций и ИП. Чтобы продавать излишки, объект оформляют как микрогенерацию: заявка в сетевую организацию, прибор учёта в обе стороны и договор с гарантирующим поставщиком.

Можно ли поставить инвертор сейчас, а батарею докупить потом?

Да. Гибрид без батареи работает как сетевой, модули добавляются позже. Сразу стоит проложить батарейный кабель нужного сечения и поставить защиту под будущую ёмкость — переделка щита обойдётся дороже.
