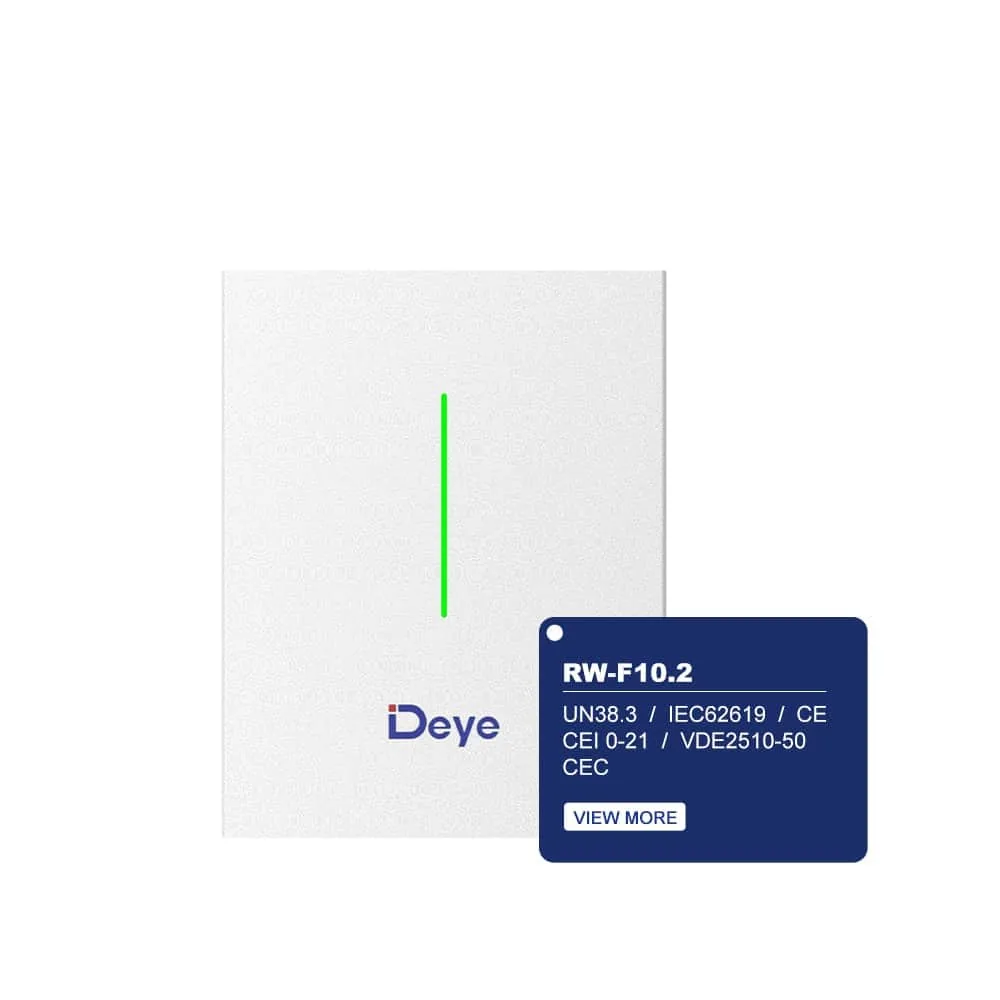

Deye RW-F10.2 — аккумулятор 10,2 кВт·ч

энергия: 10,2 кВт·ч
полезная: 9,2 кВт·ч
система: 48 В

301 000 ₽

Под заказ

Вопрос в Telegram

Батарея 48 В на 10,2 кВт·ч в одном корпусе с большим током разряда — до 240 А: этого хватает гибриду на 10 кВт при полной нагрузке. Глубина разряда 90 %, гарантия 10 лет; масса 104 кг.

Гарантия 10 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
22 совместимые модели по документам производителей
Есть в готовых комплектах: ИБП 10,2 кВт·ч, 5 кВт, ИБП 10,2 кВт·ч, 6 кВт, ИБП 10,2 кВт·ч, 8 кВт, ИБП 10,2 кВт·ч, 10 кВт 3ф, ИБП 20,4 кВт·ч, 12 кВт 3ф, СЭС 5 кВт Deye

Глубина разряда 90 %
Ток разряда до 240 А
Официально совместимы с гибридами Deye

Описание RW-F10.2

Deye RW-F10.2 — литий-железо-фосфатный (LiFePO4) аккумулятор на 10,2 кВт·ч и 51,2 В (200 А·ч). Это низковольтная батарея системы 48 В — её ставят к однофазным и трёхфазным гибридным и автономным инверторам на 48 В. Химия LiFePO4 не содержит кобальта, устойчива к перегреву и выдерживает тысячи циклов — поэтому её используют в домашних накопителях.

Другие модели серии RW-F в каталоге: RW-F10.6 — 10,64 кВт·ч; RW-F16 — 16 кВт·ч.

Ток и мощность

Модуль отдаёт до 240 А и принимает до 198 А; умножив ток на 51,2 В, получаем примерно 12,3 кВт с одного модуля. Без солнца и сети один модуль может питать инвертор мощностью примерно до 11,4 кВт; для инвертора мощнее модули ставят параллельно — токи складываются. Например, чтобы не упираться в ток батареи: для Deye SUN-16K-SG01LP1-EU-AM3-P на 16 кВт — 2 модуля; для Deye SUN-20K-SG05LP3-EU-SM2 на 20 кВт — 2 модуля. Рекомендуемый производителем рабочий ток — 100 А: на нём модуль служит дольше.

Ёмкость и наращивание

Глубина разряда — 90 %: из 10,2 кВт·ч в работу идёт около 9,2 кВт·ч, остаток бережёт ячейки от глубокого разряда. Наращивание — до 32 модулей параллельно, 326 кВт·ч. Два модуля дают 20,4 кВт·ч, четыре — 40,8 кВт·ч. Соединяют только одинаковые модели: разные по ёмкости и сроку службы модули заряжаются неравномерно.

Возможности

Параллель без ручной настройки. Батареи объединяются параллельно (RW-F10.2 и RW-F16 — до 32 штук), адреса назначают сами — без DIP-переключателей. Состояние и обновление прошивки — через мониторинг инвертора Deye.
На стену или на пол. Плоский корпус вешается на стену на кронштейне или ставится на пол на съёмное основание — экономит место в техническом помещении.
Тихая работа. Естественное охлаждение без вентиляторов — батарея почти не шумит.
Низкий саморазряд. Батарея медленно теряет заряд при хранении, не имеет эффекта памяти и хорошо работает при неглубоких ежедневных циклах.

С какими инверторами работает

По официальным спискам производителей модуль работает с 22 инверторами каталога (Deye; серии SG01LP1, SG03LP1, SG04LP1, SG04LP3, SG05LP1, SG05LP3). Связь с инвертором — по CAN2.0, RS485: инвертор читает состояние батареи от BMS и заряжает её по её командам. Каждая пара с источником — в блоке «Совместимость».

Установка

Корпус IP65 защищён от пыли и брызг — модуль можно ставить в гараже, котельной или под навесом. Рабочая температура — заряд 1…55 °C, разряд −20…55 °C. Литиевые ячейки нельзя заряжать на морозе: ниже 1 °C BMS запрещает заряд, поэтому зимой модуль ставят в отапливаемом помещении. Габариты — 600×760×200 мм, масса — 104 кг.

Ресурс и гарантия

Гарантия производителя — 10 лет.

Цифры — из характеристик модели, функции — по документам производителя: инструкции Deye RW-F10.2, RW-F10.6, RW-F16.

Совместимые инверторы

22 модели · по спискам производителей

Deye SUN-8K-SG01LP1-EU 8 кВт, 1 ф. 259 900 ₽ Deye SUN-3.6K-SG03LP1-EU 3,6 кВт, 1 ф. 125 000 ₽ Deye SUN-14K-SG01LP1-EU-AM3-P 14 кВт, 1 ф. 333 500 ₽ Deye SUN-16K-SG01LP1-EU-AM3-P 16 кВт, 1 ф. 388 600 ₽ Deye SUN-3.6K-SG04LP1-EU-SM2 3,6 кВт, 1 ф. 144 300 ₽ Deye SUN-3.6K-SG05LP1-EU-AM2-P 3,6 кВт, 1 ф. 135 700 ₽ Deye SUN-3K-SG04LP1-EU 3 кВт, 1 ф. 143 700 ₽ Deye SUN-5K-SG04LP1-EU-SM2 5 кВт, 1 ф. 140 200 ₽ Deye SUN-5K-SG05LP1-EU-AM2-P 5 кВт, 1 ф. 146 800 ₽ Deye SUN-6K-SG04LP1-EU-SM2 6 кВт, 1 ф. 145 200 ₽ Deye SUN-6K-SG05LP1-EU-AM2-P 6 кВт, 1 ф. 152 600 ₽ Deye SUN-8K-SG05LP1-EU-AM2-P 8 кВт, 1 ф. 226 900 ₽ Deye SUN-8K-SG05LP1-EU-SM2-P 8 кВт, 1 ф. 230 600 ₽ Deye SUN-12K-SG04LP3-EU 12 кВт, 3 ф. 319 000 ₽ Deye SUN-15K-SG05LP3-EU-SM2 15 кВт, 3 ф. 358 300 ₽ Deye SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 ф. 461 200 ₽ Deye SUN-10K-SG04LP3-EU 10 кВт, 3 ф. 281 000 ₽ Deye SUN-14K-SG05LP3-EU-SM2 14 кВт, 3 ф. 310 100 ₽ Deye SUN-16K-SG05LP3-EU-SM2 16 кВт, 3 ф. 371 600 ₽ Deye SUN-18K-SG05LP3-EU-SM2 18 кВт, 3 ф. 389 500 ₽ Deye SUN-6K-SG04LP3-EU 6 кВт, 3 ф. 221 300 ₽ Deye SUN-8K-SG04LP3-EU 8 кВт, 3 ф. 266 000 ₽

Серия Deye RW-F

Крупные модули LiFePO4 на 10,2–16 кВт·ч с глубиной разряда 90 % и большим током: у RW-F10.2 и RW-F10.6 разряд до 240 А, у RW-F16 — 160 А. Одного модуля хватает на резерв большого дома и полную мощность гибрида.

Модель	Энергия	Полезная	Напряжение	Ток разряда	Цена
RW-F10.2	10,2 кВт·ч	9,2 кВт·ч	51,2 В	240 А	301 000 ₽
RW-F10.6	10,64 кВт·ч	9,58 кВт·ч	51,2 В	240 А	269 000 ₽
RW-F16	16 кВт·ч	14,4 кВт·ч	51,2 В	160 А	363 200 ₽

Аналоги других брендов

Характеристика	Deye RW-F10.2	Dyness Powerbox Pro
Энергия	10,2 кВт·ч	10,24 кВт·ч
Полезная	9,2 кВт·ч	9,22 кВт·ч
Циклов	—	6000
Цена	301 000 ₽	195 000 ₽

Сравниваются одни и те же характеристики из документов производителей: то же напряжение, близкая ёмкость.

Характеристики RW-F10.2

Обозначение у производителя — RW-F10.2. В прайсах и объявлениях пишут также: RW F10.2.

Характеристика	Значение
Аккумулятор
Тип батареи	LiFePO4
Номинальная энергия что это значит Ёмкость батареи по паспорту в кВт·ч. Использовать можно меньше: смотрите полезную ёмкость.	10,2 кВт·ч
Полезная ёмкость что это значит Сколько энергии реально можно взять из батареи с учётом допустимой глубины разряда. Время работы без сети считают по ней, а не по номинальной.	9,2 кВт·ч
Ёмкость в А·ч что это значит Заряд батареи в ампер-часах. Умножив на напряжение, получают энергию: 100 А·ч при 51,2 В дают около 5,1 кВт·ч.	200 А·ч
Номинальное напряжение	51,2 В
Рабочее напряжение	43,2–57,6 В
Номинальная мощность разряда	6 кВт
Макс. мощность разряда	12 кВт
Рекомендуемый ток заряда/разряда что это значит Ток, который производитель советует для долгой работы батареи. Максимальный ток указан отдельно.	100 А
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	198 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	240 А
Глубина разряда что это значит Какую часть ёмкости можно использовать без ущерба для ресурса. При 90 % из батареи на 10 кВт·ч берут до 9 кВт·ч, остальное остаётся в запасе.	90 %
Наращивание что это значит Сколько модулей можно объединить параллельно, чтобы увеличить ёмкость. Предел по току при этом задаёт и инвертор.	до 32 модулей параллельно, 326 кВт·ч
Общие
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	CAN2.0, RS485
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	заряд 1…55 °C, разряд −20…55 °C
Температура хранения	0…35 °C
Допустимая влажность	5–95 %
Высота установки что это значит Высота над уровнем моря, до которой изделие работает по паспорту. Выше мощность обычно снижают.	до 3000 м
Габариты	600×760×200 мм
Масса	104 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	10 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы RW-F10.2

Даташит Deye RW-F10.2 (англ.)PDF, 81,6 МБ · с сайта производителя
Инструкция по эксплуатации Deye RW-F10.2 (англ.)PDF, 11,6 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько это в часах

9,2 кВт·ч полезной энергии с учётом потерь в инверторе: минимум (0,3 кВт) — около 29 ч, обычный вечер (0,8 кВт) — около 11 ч, с кухней и водой (1,6 кВт) — около 5 ч. Один модуль отдаёт до 240 А — это около 11,4 кВт со стороны инвертора. Модули одной модели складываются — два модуля дают вдвое больше часов и тока.

Когда модели серии RW-F не подойдут и что взять вместо них — на странице RW-F10.6.

RW-F10.2 или RW-F10.6

Характеристика	RW-F10.2	RW-F10.6
Номинальная энергия	10,2 кВт·ч	10,64 кВт·ч
Полезная ёмкость	9,2 кВт·ч	9,58 кВт·ч
Ёмкость в А·ч	200 А·ч	208 А·ч
Макс. ток заряда	198 А	200 А
Наращивание	до 32 модулей параллельно, 326 кВт·ч	до 32 модулей параллельно, до 340 кВт·ч
Степень защиты	IP65	IP20
Цена	301 000 ₽	269 000 ₽

Соседняя модель той же серии; показаны только строки, где они расходятся. Разница в цене — 32 000 ₽.

Вопросы по модели

На сколько часов хватит одного модуля?

В работу идёт 9,2 кВт·ч. Оценка по нагрузке: минимум — около 29 ч, обычный вечер — около 11 ч, с кухней и водой — около 5 ч. Это прикидка по типовому дому с потерями в инверторе; точнее считает калькулятор по вашему потреблению.
